弹性卡接式电缆固定夹结构设计

　　在设备内部布线、电控柜走线、小型机电产品线束排布场景中，零散线缆的有序固定一直是结构设计里容易被忽略却直接影响设备可靠性的细节，传统扎带固定存在拆卸不便、剪扎带易伤线、长期使用老化松脱的问题，硬质线卡则存在适配线径范围窄、安装需要额外紧固件的痛点，这款弹性卡接式电缆固定结构，正是针对这类小空间内多规格线缆快速固定需求开发的结构件。

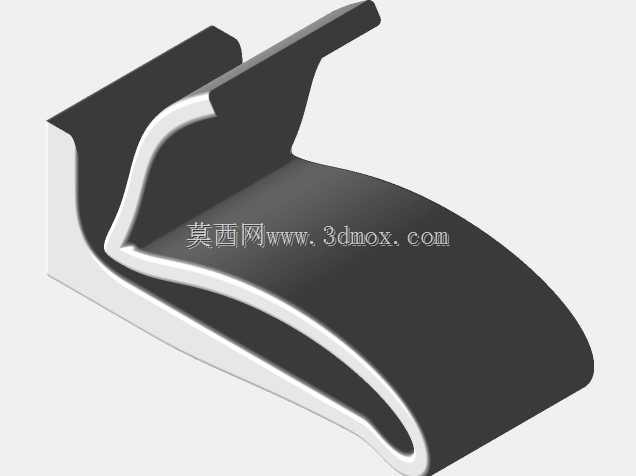

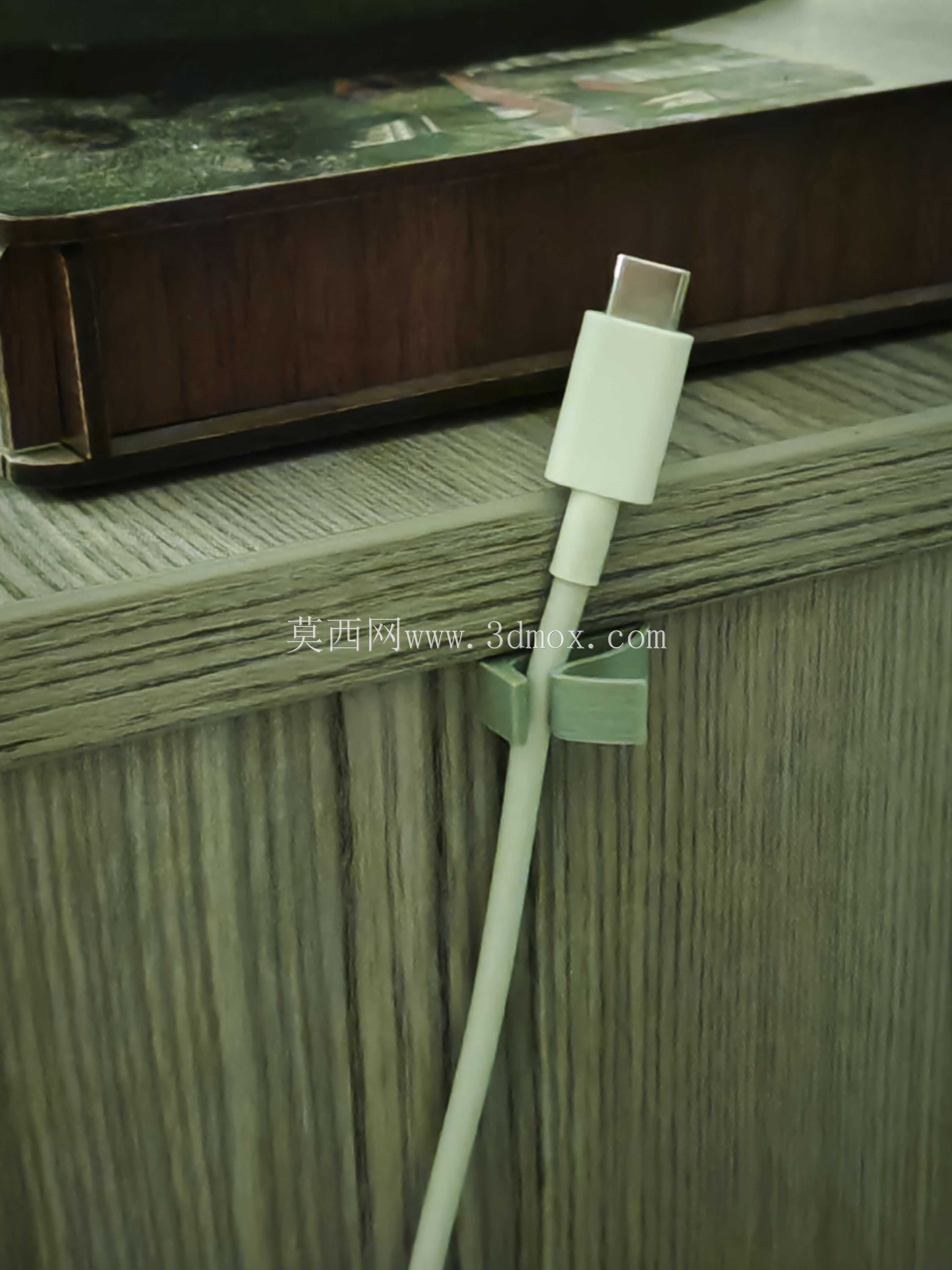

　　从实际使用场景来看，这类固定夹可适配1-10mm直径范围内的各类圆形线缆，不管是设备内部的信号控制线、低压电源线，还是小型气动管路的排布固定，都能通过自身的弹性形变完成卡接固定，不需要额外搭配螺丝、扎带等辅件。结构整体采用单侧悬臂卡扣加弧形承托的一体化设计，安装时只需要将卡扣侧对准安装基面的卡接位按压到位，依靠卡扣自身的回弹形变就能卡在安装板的翻边或者预留卡槽上，安装过程不需要额外工具，单手即可完成操作，在批量布线作业时能大幅提升装配效率。

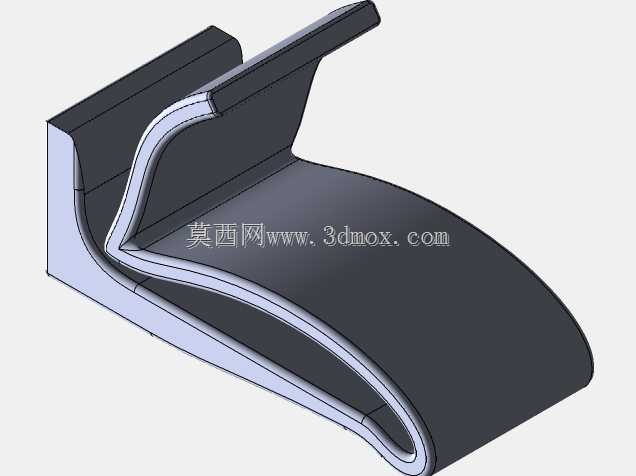

　　设计思路上没有采用传统的对合式抱箍结构，而是用一体化的弹性弯折结构实现夹持功能，主体的弧形承托面弧度经过反复校核，当线缆卡入后，弧形面能和线缆外被形成足够的接触面积，不会像尖锐边角的线卡那样长期使用后割伤线缆绝缘层。悬臂卡扣的弯折角度做了渐变处理，靠近根部的位置厚度更大，保证卡接后的结构强度，避免长期受线缆拉扯出现卡扣断裂的问题，卡扣末端做了圆弧导向角，安装时不需要精准对位，顺着导向角按压就能顺利滑入卡接位，降低装配对位的难度。

　　安装边界方面，这款固定夹对安装基面的要求很低，只需要安装位有厚度在0.3-0.4mm的翻边或者卡槽结构就能完成固定，不需要在安装板上打孔，也不会破坏安装基面的表面涂层或者结构完整性，对于已经完成表面处理的设备外壳、电控柜安装板来说，不会因为打孔固定造成防锈层破坏引发锈蚀问题。固定夹的整体外轮廓没有突出的尖锐棱角，卡接完成后卡扣末端完全贴合在安装基面背面，不会在设备内部形成突出的刮擦点，避免后续维护时划伤操作人员或者剐蹭其他线缆。

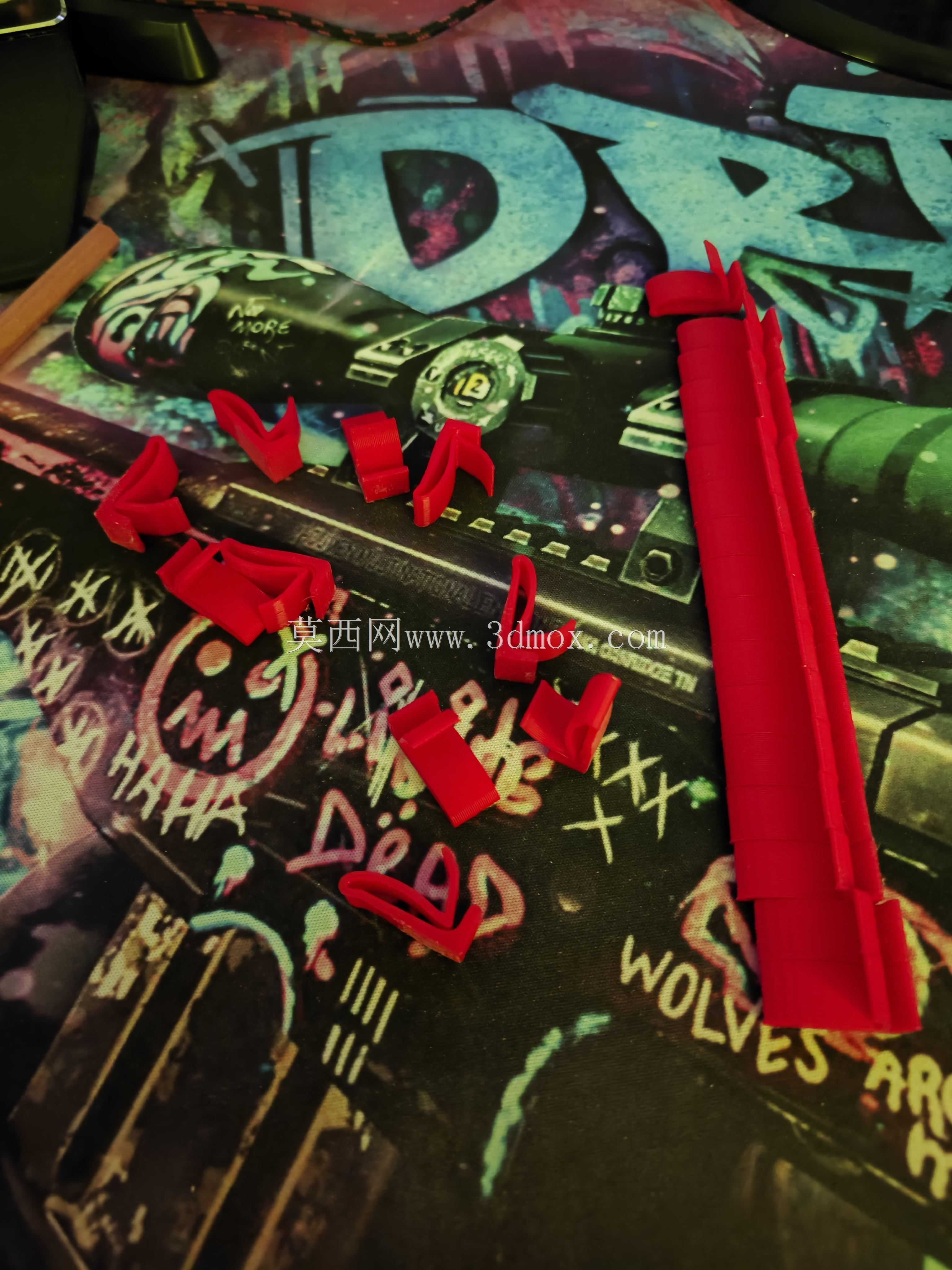

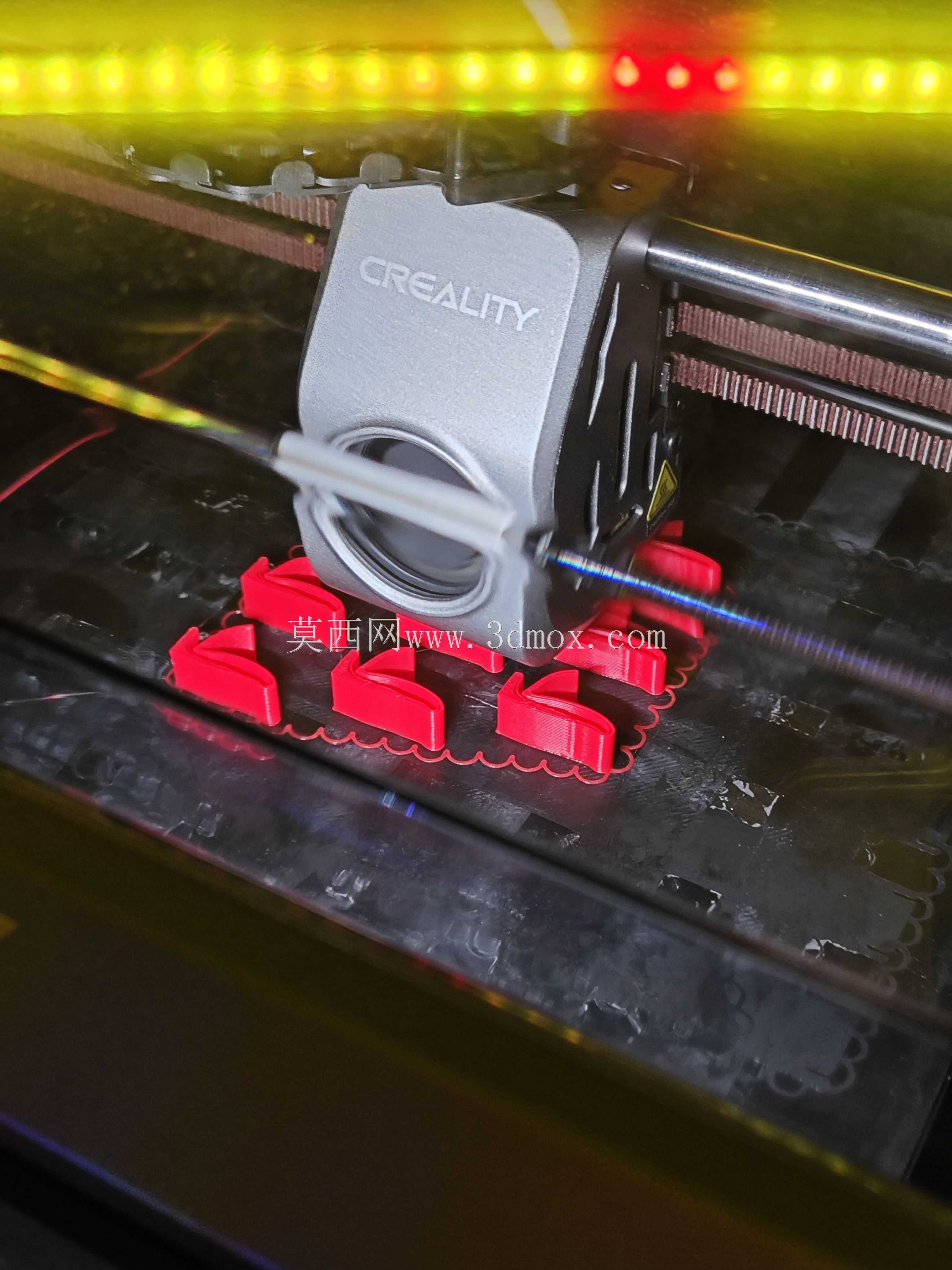

　　从材料适配性来看，这款结构可以直接采用PLA、ABS等常见的工程塑料通过3D打印快速打样验证，也可以开模采用尼龙、聚丙烯等韧性更好的材料批量生产，材料本身具备足够的弹性和抗疲劳性能，反复拆装卡扣也不会出现断裂或者塑性变形的问题。固定夹的夹持力经过调校，既可以保证线缆卡入后不会因为设备运行的震动出现松脱移位，也不会因为夹持力过大压伤线缆内部的线芯，对于需要经常调整走线位置的调试场景，也可以反复将线缆从夹体中取出重新排布，不会像一次性扎带那样拆卸即报废。

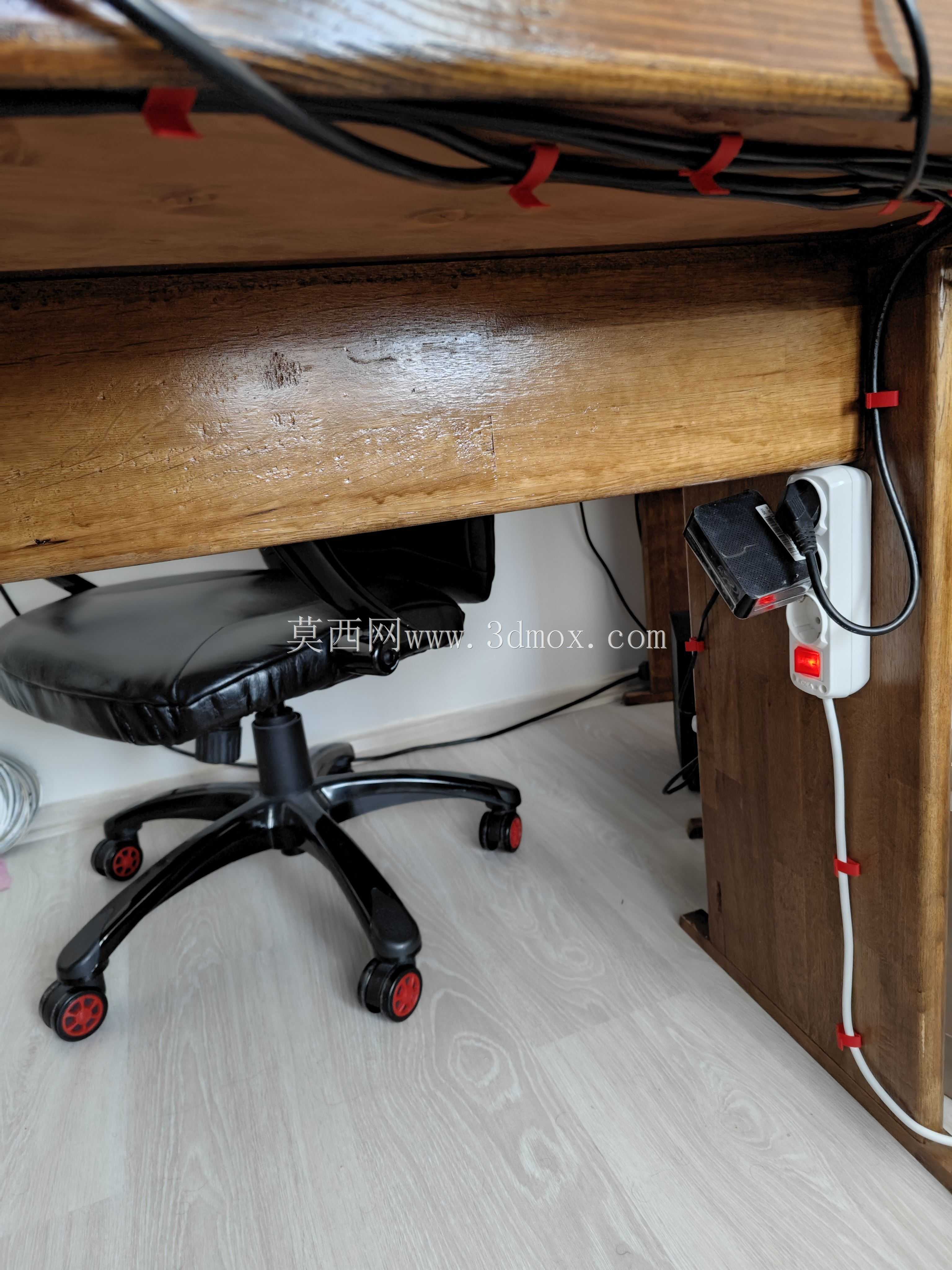

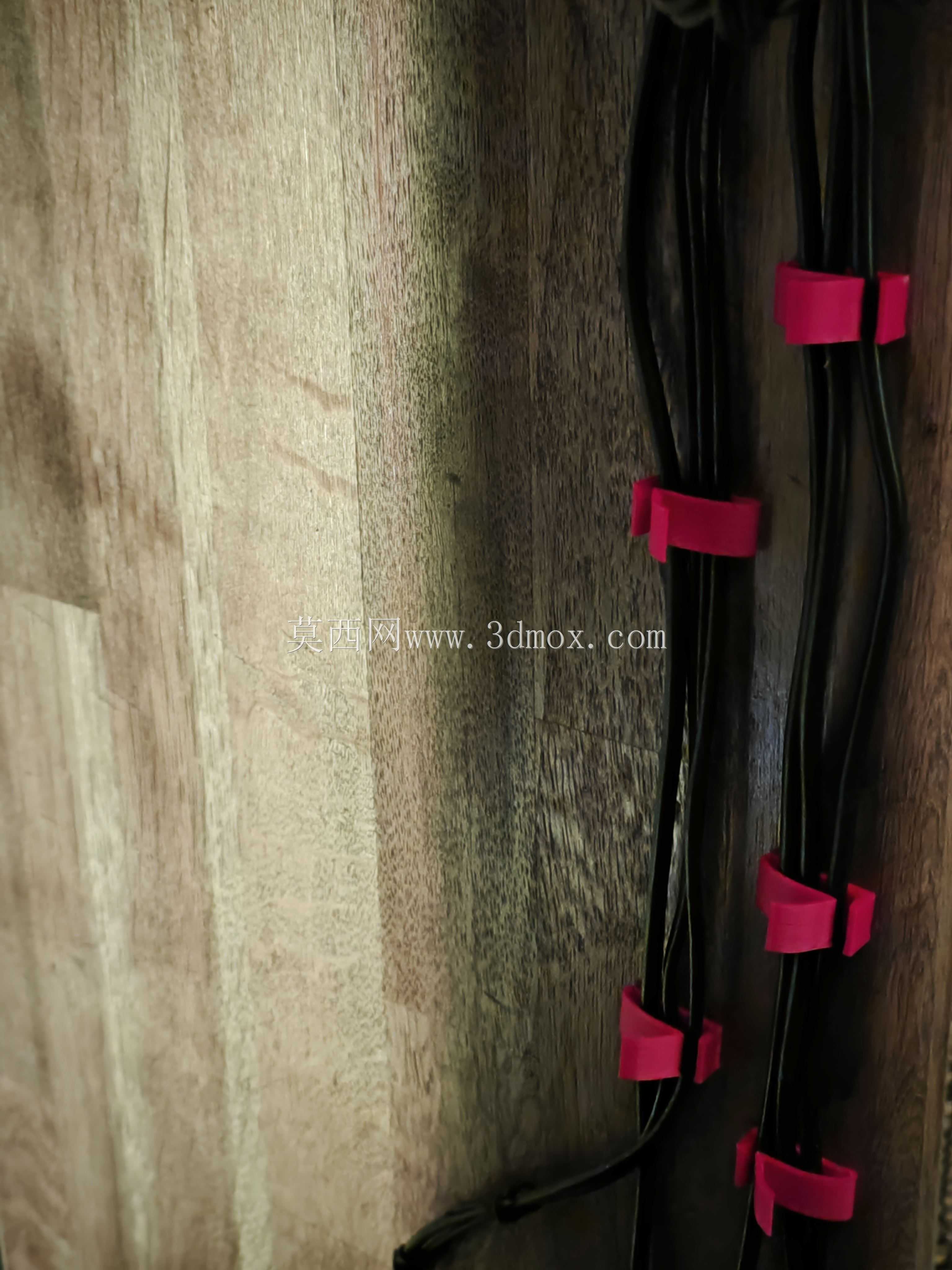

　　在实际布线作业中，这类固定夹可以按照10cm左右的间距排布，就能将零散的线缆顺直固定在安装基面，避免设备内部线缆杂乱堆积影响散热，也能防止线缆靠近设备内部的运动部件、发热部件造成安全隐患。和传统的胶粘式线卡相比，这款卡扣式固定夹不会因为长期受温湿度影响出现胶层失效脱落的问题，卡接连接的可靠性更高，在有震动、温度变化的工业设备使用场景中，固定稳定性更有保障。结构整体没有多余的冗余设计，所有的弯折角度、壁厚变化都服务于卡接强度和夹持功能，没有不必要的装饰性结构，在满足使用强度的前提下尽可能压缩了整体体积，在设备内部狭小的布线空间里也能灵活布置，不会占用过多的安装空间。
