可口可乐金属皇冠型密封瓶盖结构设计

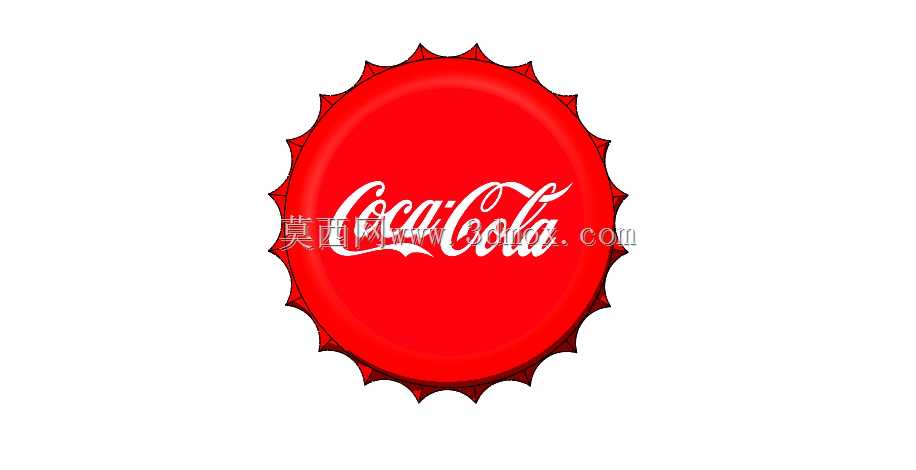

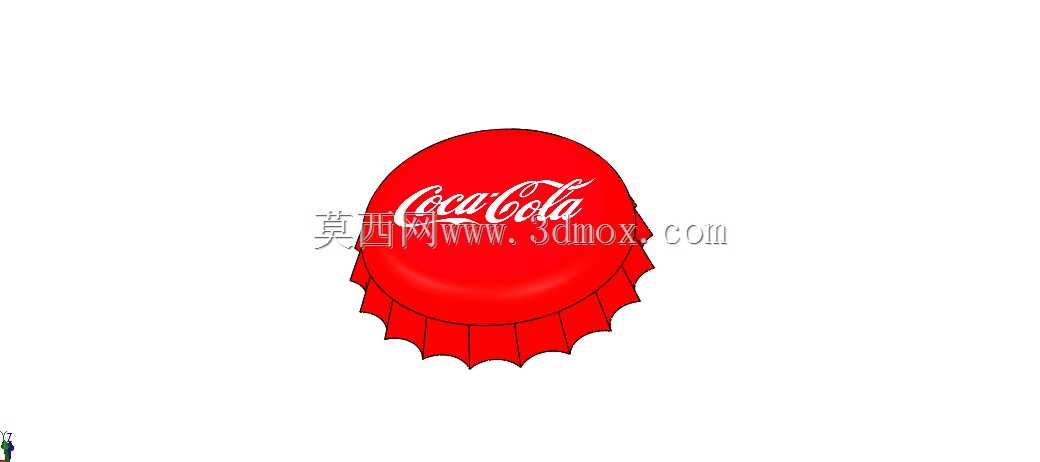

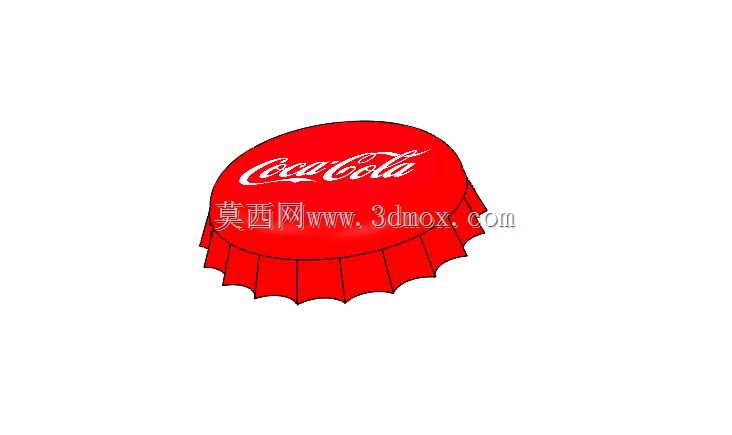

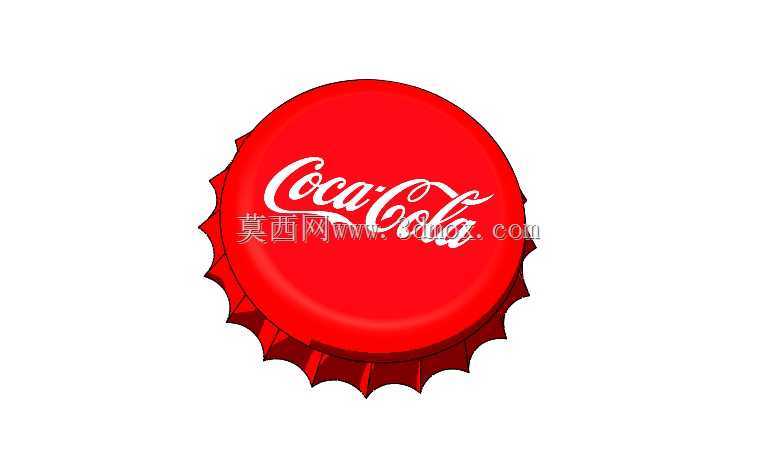

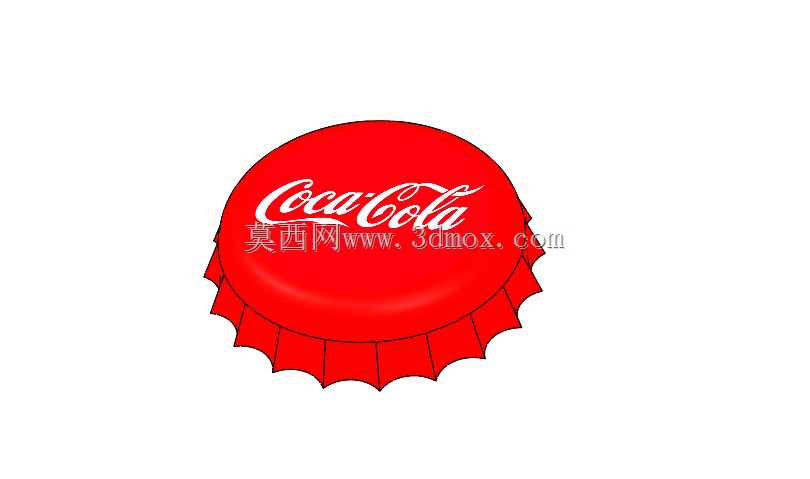

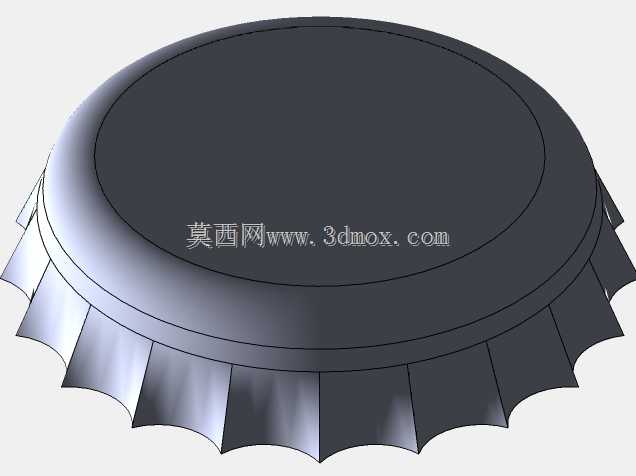

　　日常接触的碳酸饮料包装中，皇冠型金属瓶盖是经过近百年迭代验证的成熟密封结构，这款针对可口可乐包装做的瓶盖结构，完全匹配主流玻璃瓶碳酸饮品的封口工艺要求，在饮料灌装生产线的压盖工位可以直接适配通用压盖模具，不需要额外调整设备工装参数。从结构设计逻辑来看，瓶盖主体采用冲压成型的薄金属板材结构，顶部圆形平面预留品牌标识的印刷与模压区域，边缘的21个锯齿状折边是整个结构的核心受力部位，压盖作业时折边会在压盖模具的径向挤压力作用下，顺着瓶口的锁合环槽产生均匀的塑性变形，牢牢卡在瓶口的环形凹槽内，配合瓶盖内侧预压的弹性密封垫片，实现瓶口端面与径向的双重密封，完全可以承受碳酸饮料内部0.3-0.5MPa的二氧化碳内压，避免运输、

　　存储过程中出现漏气、漏液问题，同时可以阻隔外部空气、微生物进入瓶内，保障饮品的保质期内品质稳定。做这款结构建模的时候，首先要确认匹配的标准汽水瓶口的安装边界尺寸，瓶口的密封端面直径、锁合环槽的深度与宽度、瓶口端部的倒角参数都是设计的核心基准，不能随意改动，否则会出现压盖后密封失效或者折边开裂的问题。瓶盖的整体冲压拉伸深度要匹配瓶口端部到锁合环槽的轴向距离，深度过浅会导致折边无法完全卡入环槽，受内压冲击容易出现飞盖风险，深度过深则会导致压盖时瓶盖顶部过度下压，挤压密封垫片造成垫片变形溢出，反而影响密封效果。边缘锯齿的齿形角度、齿间间隙的设计也经过反复校核，每个齿的冲压折弯圆角不能过小，否则压盖变形时齿根位置会出现应力集中，

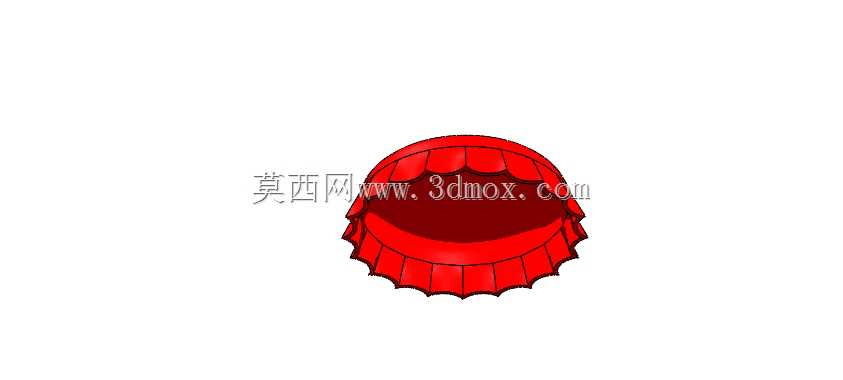

　　容易产生金属裂纹，甚至在开盖时出现齿部断裂的问题；齿间的预留间隙要保证压盖过程中金属材料流动时有足够的延展空间，避免折边堆叠起皱，影响锁合的均匀性。内侧密封垫片的安装位置设计为嵌入式的环形定位槽，垫片装配后不会在运输振动过程中出现移位，压盖时垫片的压缩量控制在30%-40%区间，这个压缩量既可以保证端面密封的比压达到密封要求，又不会因为压缩量过大导致垫片失去弹性，在温度变化出现热胀冷缩时出现密封泄漏。从生产线适配场景来看，这款瓶盖的外形尺寸完全兼容现有高速碳酸饮料灌装线的自动理盖、送盖轨道，理盖机可以通过瓶盖的外形重心差自动完成正反排序，送盖轨道的导向槽不需要调整尺寸就能顺畅输送，压盖头的型腔也和瓶盖顶部的外形完全匹配，

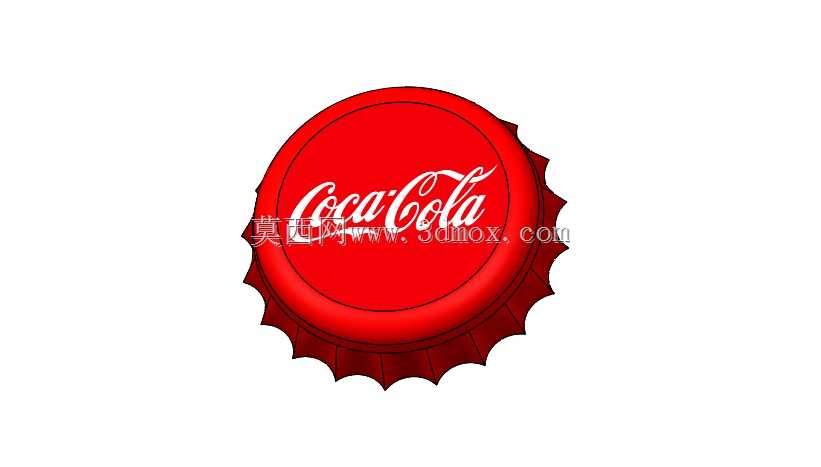

　　压盖时压力可以均匀传递到每个折边位置，保证整圈的锁合力度一致，不会出现局部压合过紧或者过松的问题。从终端使用场景来看，瓶盖的顶部平面做了微弧凸起设计，既可以提升冲压结构的整体刚性，避免堆叠存储时瓶盖受压变形，也能在消费者开盖时提供足够的受力支撑，配合边缘锯齿的翘起角度，用普通开瓶器可以轻松施力撬开，不会出现开盖打滑的问题。建模过程中对所有的折弯圆角、拉伸拔模角度都做了工艺性校验，所有冲压成型的面都预留了合理的钣金回弹量，保证实际开模冲压生产时，零件的成型尺寸可以直接落在设计公差范围内，不需要后续大量的整形工序，能有效降低批量生产的工艺成本。另外针对碳酸饮料的存储环境，结构设计时也考虑了温度交变的影响，在-5℃到40℃的常规存储运输温度区间内，金属折边的变形量和密封垫片的弹性变化量都做了匹配校核，保证不同温度环境下密封性能始终符合要求，不会出现低温下垫片硬化漏气、高温下内压升高顶松瓶盖的问题。
