机床用L型折弯钣金安装固定支架结构

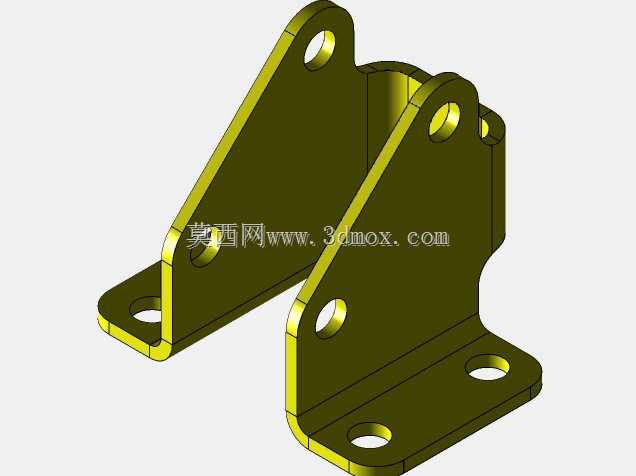

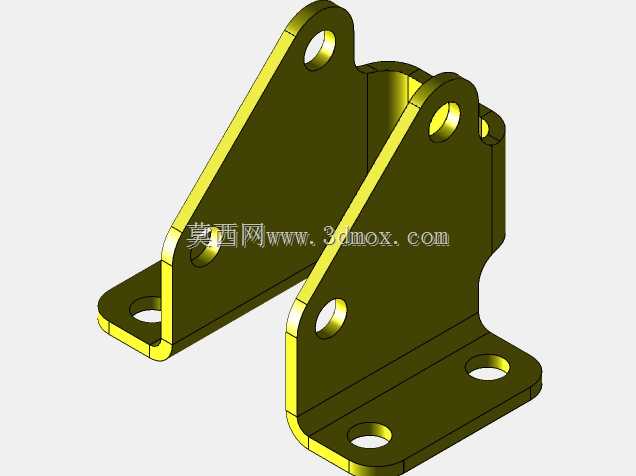

　　这类钣金折弯支架在普通机床的外围护板、操作面板挂载、小型气动元件固定场景中应用十分普遍，不同于铸件支座的厚重感，钣金件通过冷板折弯成型，在满足支撑强度的前提下能大幅降低构件自重，同时减少后续机加工的工序量。从结构形态来看，该构件采用不等边L型折弯主体，其中竖直折弯边设置了多组安装孔，一组孔位用于和被支撑的功能部件对接，另一组腰型孔则用于支架自身在机床床身基准面上的位置微调，避免安装时因焊接或装配累计误差导致的孔位错位问题；水平安装边设计了带翻边的沉头孔位，沉头结构可以让紧固螺栓的头部完全没入板材平面，不会突出表面干涉其他部件的运动轨迹，这一点在机床内部走线、拖链移动的区域尤为重要，能避免线缆被突出的螺栓头刮蹭破损。

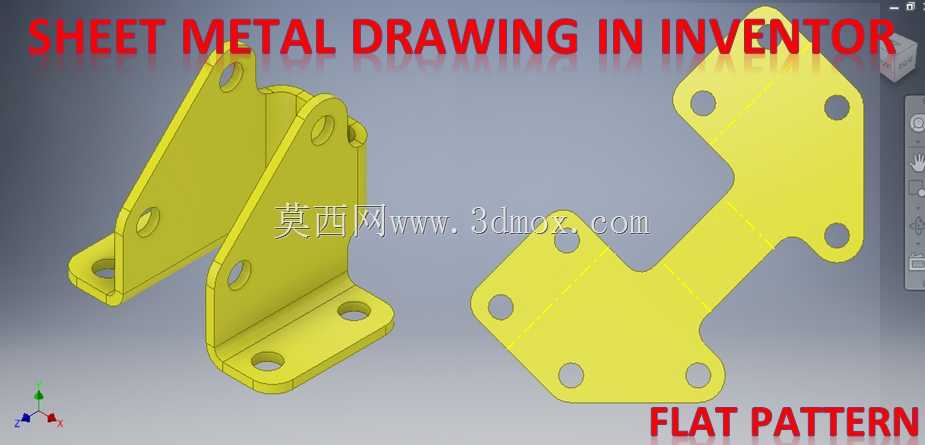

　　设计这类钣金件时，首先要核算折弯内R角的取值，常规冷轧钢板折弯时内R角取板材厚度的0.5-1倍，既能避免折弯处出现开裂隐患，也能减少折弯回弹对最终成型尺寸的影响；其次要提前计算展开料的尺寸，将折弯扣除量纳入展开图的尺寸链中，保证折弯后各孔位的相对位置公差控制在±0.1mm范围内，满足装配时的互换性要求。从安装边界来看，该支架的水平安装边总宽度适配机床床身常见的40mm、50mm规格的C型槽安装间距，竖直边的高度控制在80mm以内，不会占用过多的机床内部安装空间，同时折弯边处预留的小凸台结构，是为了增加支架的整体刚性，避免在挂载2kg以内的小型元件时出现悬臂形变，长期使用后不会因为设备运行的振动导致固定螺栓松动。

　　不同于标准型材拼接的支架，这种一体化折弯的钣金件没有拼接焊缝，不存在焊缝锈蚀、拼接错位的问题，表面经过喷塑处理后能适应机床加工现场的切削液飞溅、金属粉尘环境，使用寿命比普通焊接支架更长。在实际选型替换时，只需要核对安装孔的中心距、折弯边的高度尺寸，就可以直接替换原有铸件或焊接支架，不需要对机床的安装基面做二次加工，大幅降低设备维护时的配件更换成本。另外，构件上的其中一组非对称孔位是专门为避让机床内部的润滑油管路设计的，安装时不会和管路接头产生空间干涉，这也是在测绘原有配件时特意保留的结构细节，避免新制配件出现装配干涉的问题。
