伸缩式NT美工切割刀具结构设计

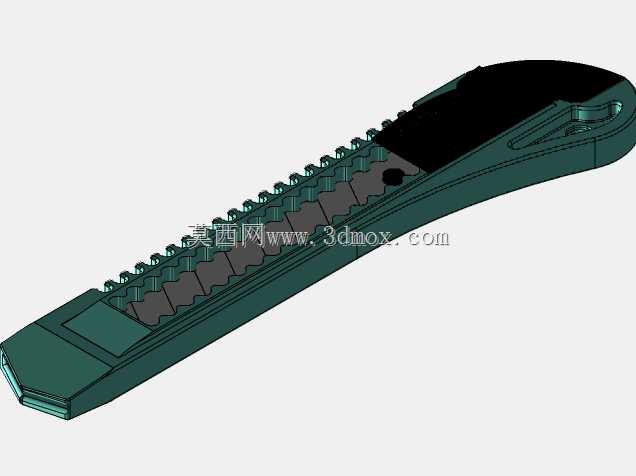

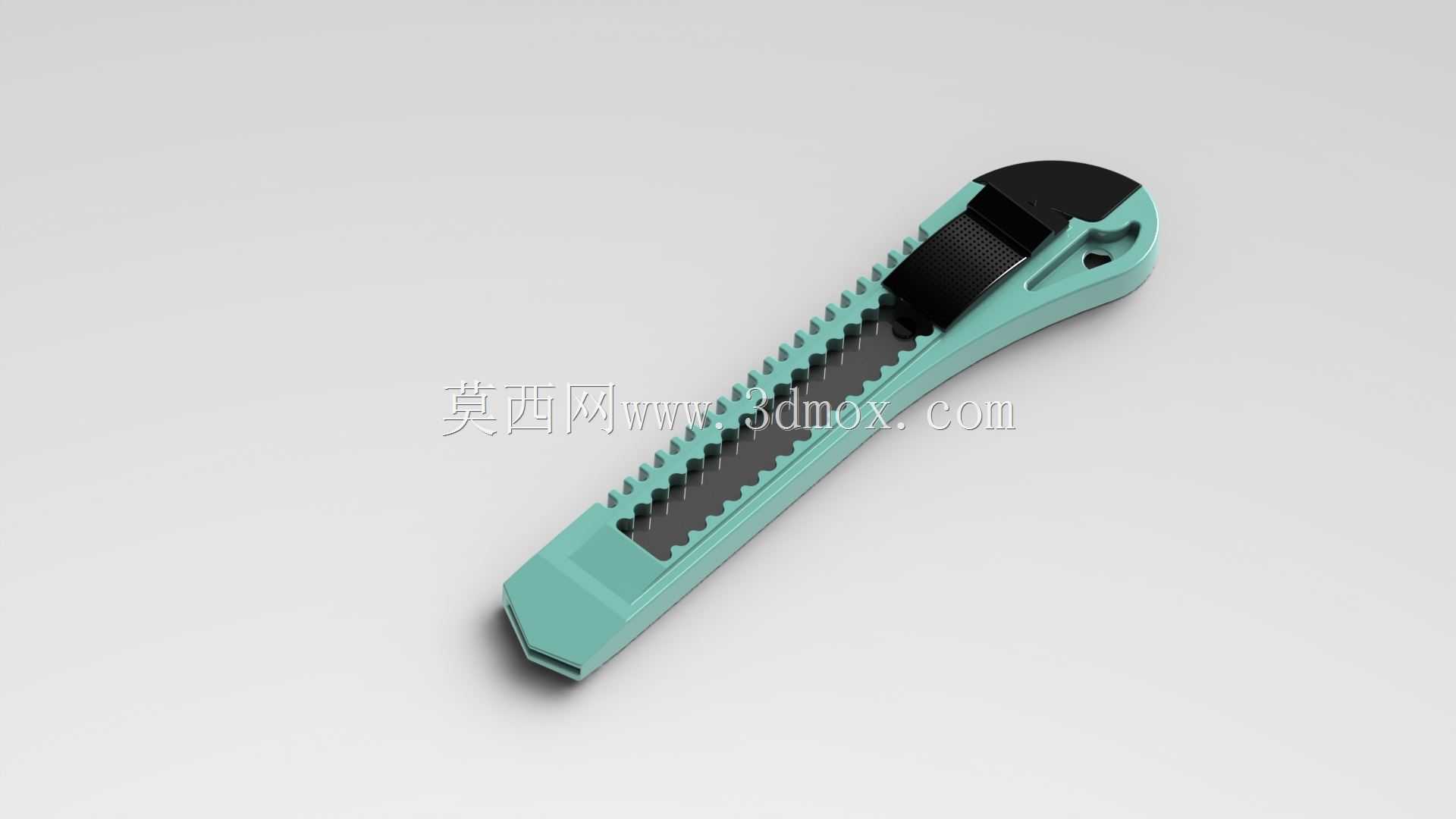

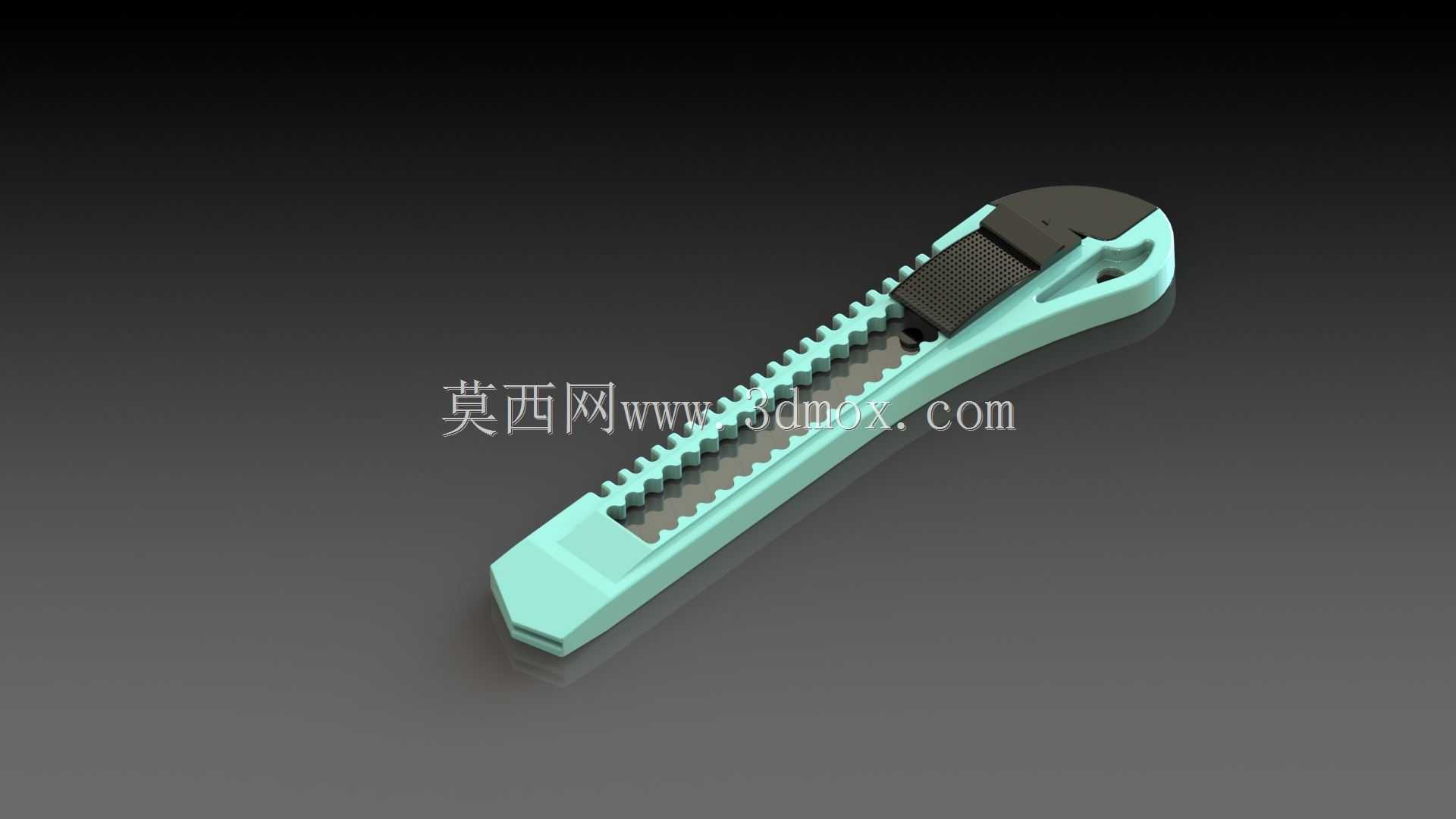

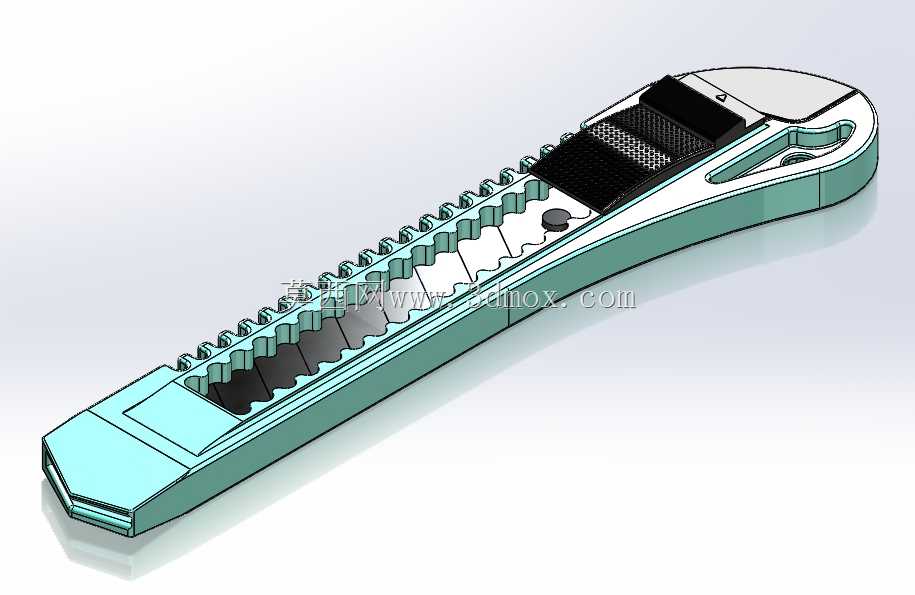

　　日常生产与手工操作场景里，这类伸缩式NT切割刀具的应用覆盖范围极广，从包装车间的纸箱裁切、广告制作行业的背胶与板材修边、电子装配工位的线束绝缘层剥离，到模型制作场景的塑胶件水口修整、办公场景的纸张与胶带裁切，都能看到这类工具的身影，相比固定式刀具，其可伸缩的结构能在非使用状态下将刀片完全收纳进壳体内部，大幅降低携带与存放过程中的划伤风险，适配多场景下的随身作业需求。从功能特性来看，这款刀具采用分段式自锁结构，刀身内部排布的连续锁止齿槽与推钮上的弹性卡爪配合，可实现刀片伸出长度的多档位调节，作业人员可根据待裁切材料的厚度调整刀片伸出量，裁切薄型纸张、胶带时仅需伸出1-2个刀段即可避免刀片过度外露弯折，裁切厚纸板、

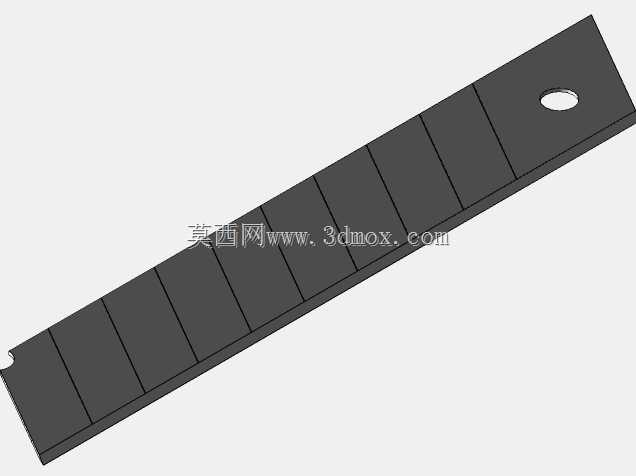

　　轻质塑胶板材时可伸出3-4个刀段保证裁切深度，锁止结构在推钮滑动到对应档位后可自动卡入齿槽，正常施力裁切过程中不会出现刀片回缩移位的问题，保证裁切作业的稳定性。刀身的握持区域采用符合人体工学的弧形曲面设计，壳体边缘做了圆弧过渡处理，长时间握持施力时不会硌手，尾部的挂孔结构可配合安全绳、挂扣使用，适合高空作业场景下的工具防坠，也可直接挂在工具架上实现工位的定点存放。设计过程中首先要明确刀片的适配规格，这款结构适配标准宽度18mm的分段折断式美工刀片，刀片的安装槽尺寸严格匹配通用刀片的厚度与宽度公差，刀片尾部的定位缺口与刀身内部的定位凸台配合，避免刀片在槽内出现左右窜动；推钮的滑动行程经过精确计算，

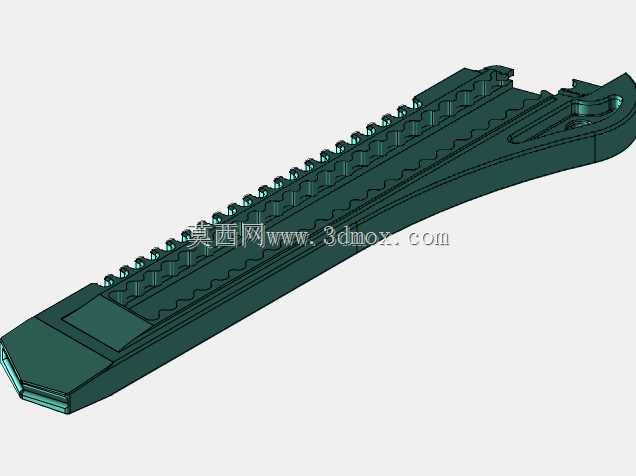

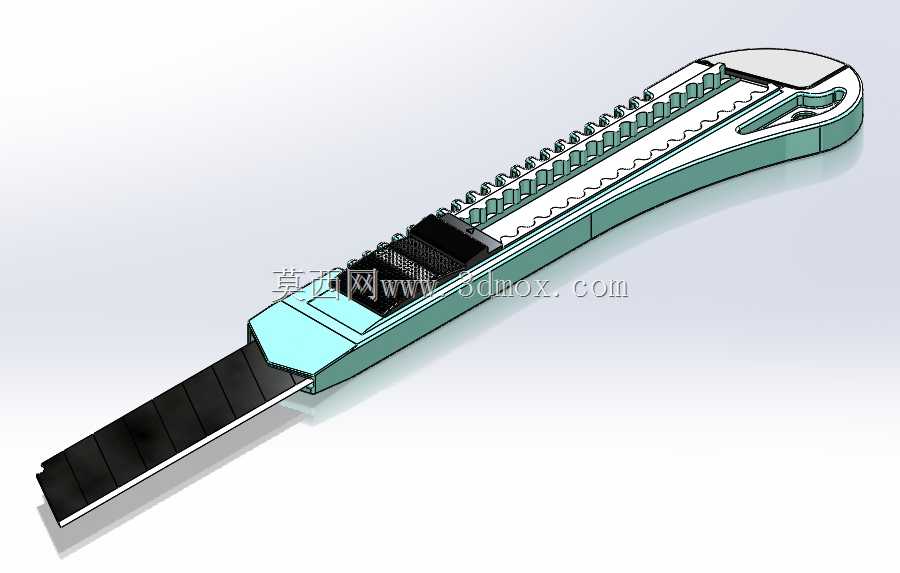

　　完全收回状态下刀片尖端距离壳体出刀口预留2mm安全距离，完全伸出状态下刀片最大伸出长度为70mm，覆盖绝大多数日常裁切作业的深度需求，推钮表面设置的防滑凸纹可保证带手套操作时也能顺畅推动调节档位。刀身的内部导轨采用一体式成型结构，刀片在导轨内的滑动间隙控制在0.1mm以内，既保证刀片伸缩过程无卡滞，也避免间隙过大导致裁切时刀片偏摆；壳体的壁厚设计为2.5mm，采用ABS工程塑料材质即可满足日常使用的结构强度要求，若需适配工业级重载裁切场景，可将壳体材质更换为玻纤增强尼龙，提升抗摔与抗形变能力。外形尺寸方面，整刀完全收回状态下总长度为160mm，握持位置最大宽度为35mm，厚度为12mm，整体尺寸适配成年男性手掌的握持范围，

　　可轻松放入工装裤口袋、工具包侧袋中携带；出刀口位置设计了0.5mm的收口结构，可对伸出的刀片形成端部支撑，减少刀片伸出较长时的受力弯折概率，刀身侧面的加强筋结构从尾部延伸至出刀口位置，进一步提升壳体的抗扭强度，即使施加较大的侧向力也不会出现壳体开裂的问题。从实际使用的细节设计来看，刀身尾部预留了刀片折断槽结构，当刀片前段刃口磨损变钝后，可将刀片伸出一个刀段，将尾部的折断槽套在旧刀段的折断刻线位置，施加侧向力即可整齐折断磨损段，露出新的锋利刃口，无需额外借助其他工具完成刀片维护；内部的弹性卡爪采用65Mn弹簧钢材质，经过淬火处理后保证长期使用下的弹性衰减量控制在合理范围，不会因为频繁调节档位出现锁止失效的问题。在结构装配逻辑上，这款刀具采用上下壳体扣合加超声焊接的装配方式，内部的刀片导轨、锁止齿槽均在壳体注塑时一体成型，减少额外的装配零件数量，降低生产装配的复杂度，同时也提升了整体结构的可靠性，避免长期使用后连接件松动导致的结构散架问题。针对不同的使用场景，该结构还可做针对性的调整，比如面向电工使用场景，可在壳体表面增加防滑橡胶覆层，提升带绝缘手套操作时的握持摩擦力，面向精密裁切场景，可将锁止齿槽的间距缩小，实现更精细的刀片伸出长度调节，满足薄型材料的高精度裁切需求。
