25GA370微型直流减速齿轮电机结构

　　这款25GA370规格的减速齿轮电机，是小型传动场景里应用极广的动力输出部件，日常在小型自动化执行机构、智能小家电传动组、桌面级设备进给单元、小型输送线驱动端都能见到它的身影，核心作用是把直流电机的高转速低扭矩输出，通过内置的行星齿轮组做减速增扭，匹配末端负载需要的低转速大扭矩工况，避免直驱电机扭矩不足无法带动负载，或是转速过高超出执行端动作速度要求的问题。

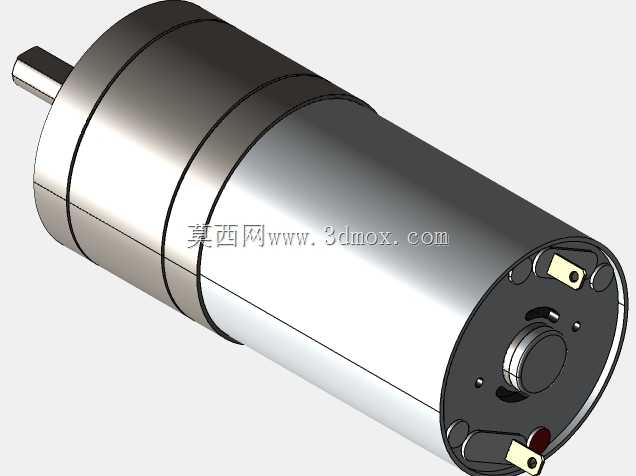

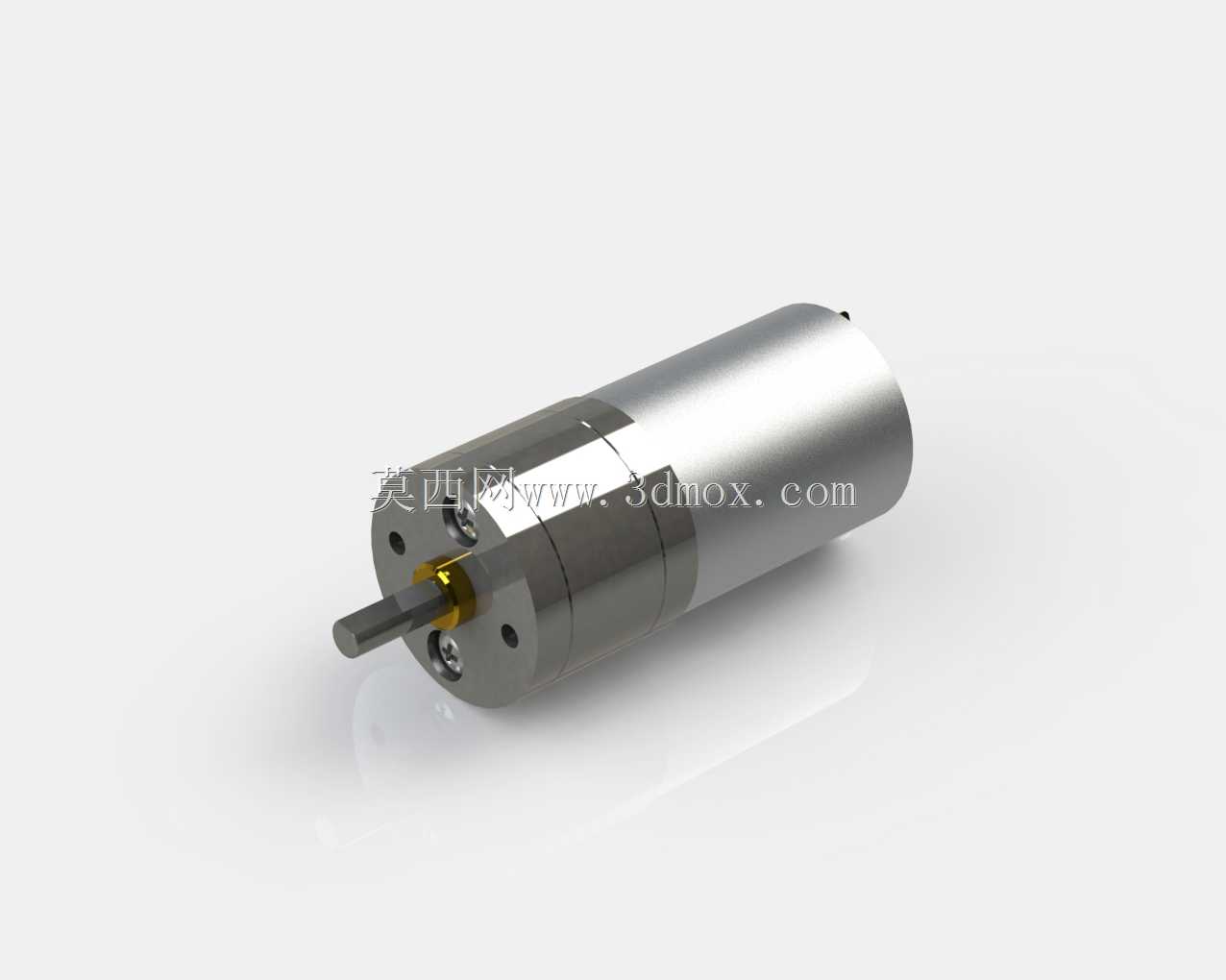

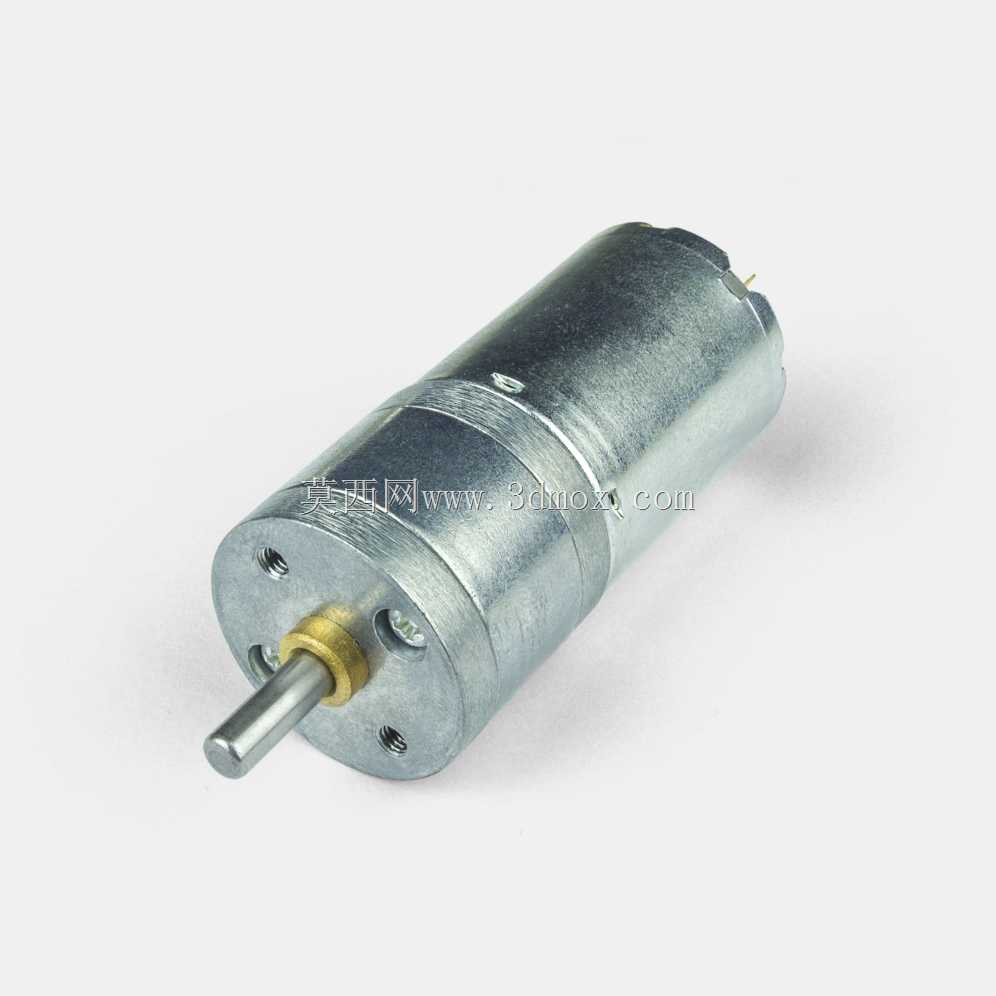

　　从结构设计逻辑来看，这款电机采用同轴式布局，驱动端的直流有刷电机段和减速齿轮箱段沿输出轴轴线串联布置，整体为圆柱形外壳结构，外壳采用机加工金属材质，既可以保证齿轮啮合的装配同轴度，也能在持续运行时通过金属壳体散出绕组和齿轮摩擦产生的热量，避免长时间运行出现过热退磁或是齿轮润滑脂失效的问题。输出轴采用单出轴D型切边设计，和配套的传动轮、摇臂、联轴器装配时可以通过D型面传递扭矩，不需要额外做键连接，简化了小型设备的装配流程，也能避免光轴配合出现的打滑问题，输出轴根部做了台阶限位，装配时可以直接靠台阶面定位安装深度，不需要反复调整轴向位置，降低批量装配的调校成本。

　　设计这款电机的三维模型时，首先要确认的是各段的安装边界尺寸：齿轮箱段外径25mm，后端电机段外径37mm，整体总长度根据减速比不同会有小幅差异，15.4:1减速比的版本总长度控制在常规同功率产品的通用尺寸范围内，安装孔位分布在齿轮箱前端的端面上，为两个对称的通孔，孔位间距符合25mm直径减速箱的通用安装规范，可以直接替换同规格的其他品牌减速电机，不需要修改安装支架的孔位，适配性较强。建模过程中需要重点还原内部齿轮组的传动配合关系，每一级行星齿轮的齿形参数、中心距、齿侧间隙都要符合实际加工装配的公差要求，太阳轮和电机轴的过盈配合位置、行星架和输出轴的连接结构、内齿圈和外壳的固定方式都要做细节还原，不能只做外观的包覆建模，否则后续做整机装配干涉检查时，会出现内部结构和周边部件干涉却无法识别的问题。

　　从实际选型应用的角度来说，12V供电、1000RPM输出转速、15.4:1减速比的参数组合，刚好匹配小型设备的常用工况：比如桌面型3D打印机的送料挤出驱动、小型智能阀门的开关执行、自动售货机的货道推送机构、家用小型料理设备的搅拌驱动，这类场景不需要太大的输出功率，但要求输出扭矩足够带动负载，同时运行噪音低、体积小巧不占用过多安装空间。这款电机的齿轮箱采用金属齿轮搭配粉末冶金行星架，相比塑料齿轮的减速箱，耐冲击能力更强，在负载出现瞬时卡滞的时候不容易出现打齿损坏的问题，适合负载有小幅波动的应用场景。建模时还要注意还原输出轴的轴向窜动间隙、齿轮箱端盖的压装配合止口、后端电机的端盖走线槽位置，这些细节在做整机布线和安装结构设计时会直接影响装配可行性，比如走线槽的位置如果建模偏差，会导致供电线和周边的结构件出现挤压磨损，长期运行可能出现线路破损短路的风险。

　　另外在做结构匹配设计时，要注意这款电机的输出轴径向负载上限，因为是小型减速电机，输出轴的轴承承载能力有限，不能直接用来承受大的径向载荷，比如直接挂载大直径的输送轮做悬臂支撑，这种情况需要额外增加外部支撑轴承，把径向载荷转移到外部轴承座上，避免电机内部的轴承过早磨损，导致输出轴偏心、齿轮啮合异常、噪音变大等问题。模型里还原的齿轮箱和电机段的配合台阶，也是做密封结构设计的参考基准，如果应用在有少量溅水或是粉尘的场景，可以在这个台阶位置加装密封圈，提升整机的防护等级，避免粉尘或是水汽进入齿轮箱和电机内部，影响使用寿命。
