大扭矩低速直流行星减速驱动电机

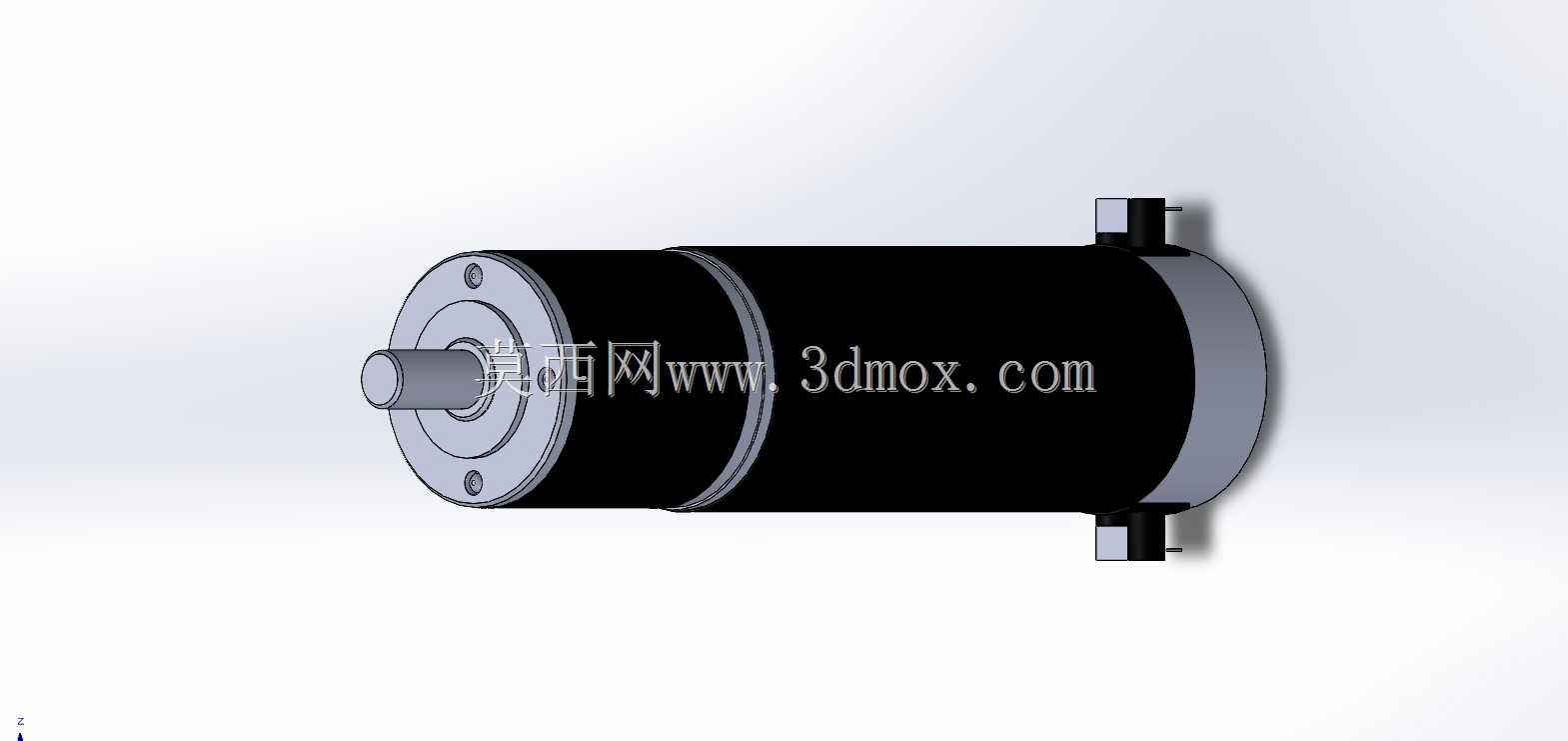

　　这款带行星减速结构的直流驱动电机，在小型自动化专机、工装夹具改造、低速重载输送工位里十分常见，选型时最先要核对的就是输出轴端的额定承载能力，该款输出扭矩可达160kgcm，空载输出转速维持在60RPM区间，刚好匹配不需要高速运转、但需要足够启动力矩的负载场景。从整机结构拆分来看，动力段为长筒形直流电机本体，后端预留了接线安装凸台，两个侧向伸出的接线柱可以直接适配快插端子或者锁线螺钉接线，现场布线时不需要额外在电机尾部预留弯折走线的冗余空间，电机外壳采用深色包覆壳体，既可以在车间多粉尘的工况下阻挡切削碎屑、少量切削液飞溅到定子绕组位置，也能在连续运行时通过筒身壳体向外散出绕组产生的热量。前端串联的行星减速舱是这款产品的核心功能段，

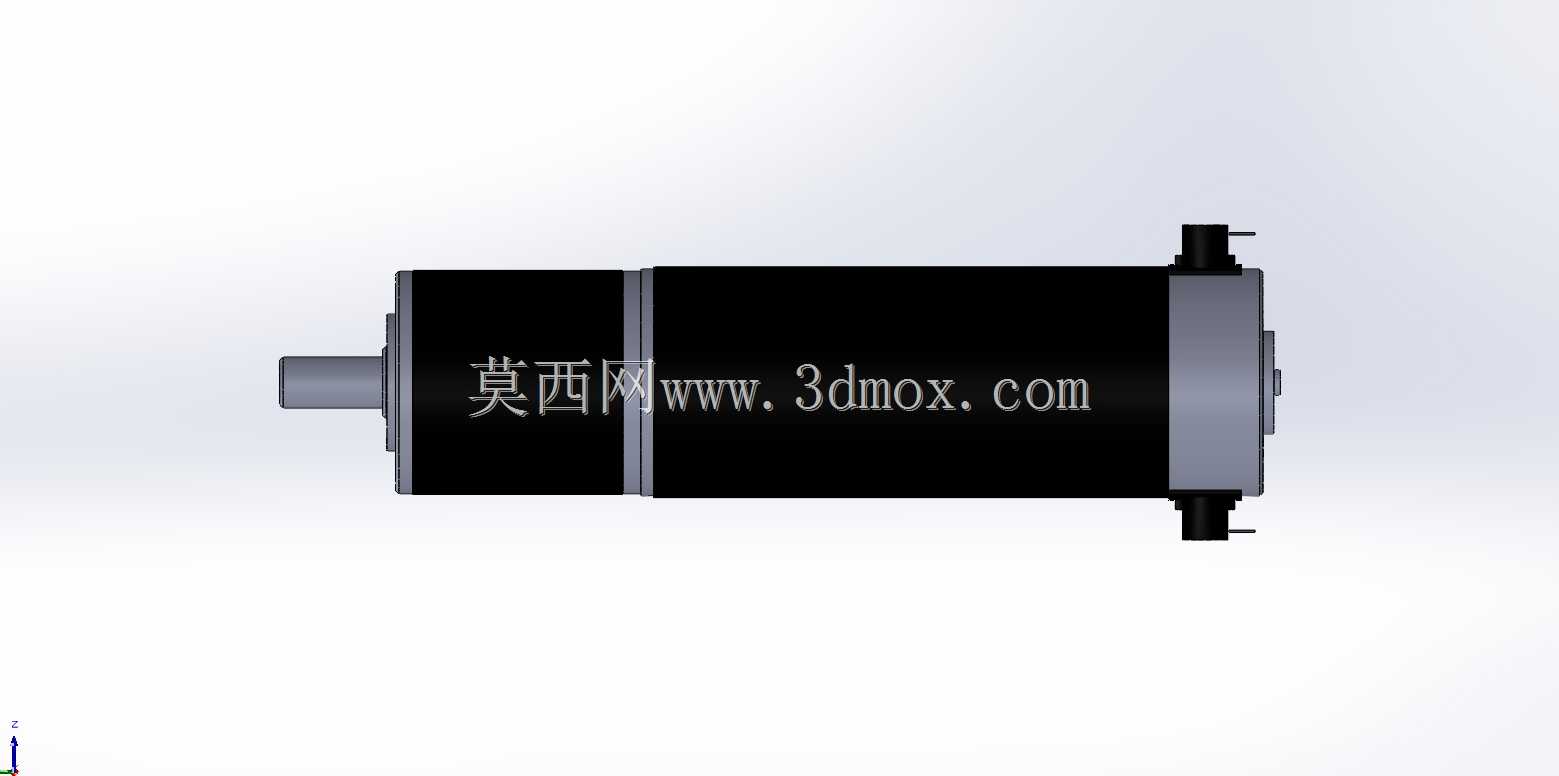

　　和普通同轴减速电机不同，行星齿轮组全部内嵌在前端加粗的筒段内部，动力从电机转子轴输入之后，经过多级行星轮系降速增扭，最终从前端伸出的圆柱输出轴传递扭矩，输出轴采用光轴带扁位的结构，配套联轴器、同步带轮或者小型驱动摇臂时，锁紧螺钉可以直接顶在轴的扁位上，避免大扭矩启停时出现轴和连接件打滑松脱的问题。做整机布局建模的时候，首先要确认安装边界：整机沿轴向的总长度要同时计入后端接线柱的突出尺寸、前端输出轴的伸出长度，不能只测量电机主筒体的长度，否则在装配到设备侧板内侧时，后端接线会和设备护板发生干涉，前端输出轴连接负载件之后也可能和相邻的工位零件出现磕碰。径向尺寸上，减速段筒体的外径要大于后端电机本体的外径，做安装支座设计时，

　　抱箍或者安装法兰的内孔要匹配减速段的最大外圆，不能直接套用后端电机筒的直径尺寸，不然支座装上去之后会出现同轴度偏差，电机运行时产生额外的径向振动。实际落地的应用场景里，这类电机常被用在小型回转工作台的驱动侧，替代传统的异步电机加外挂减速器的组合，因为整机同轴布置，占用的安装空间非常紧凑，不需要额外布置传动链轮或者皮带过渡，整套驱动单元可以直接固定在工作台侧板上，60转的输出转速刚好可以带动工装夹具完成低速回转、工位切换的动作，160kgcm的输出扭矩即使带动几十公斤的工装负载，启停时也不会出现堵转丢步的问题。也有不少非标设备会把它用在小型物料推送的丝杠驱动端，直连丝杠之后不需要额外加装减速箱，

　　整套升降或者横移机构的结构可以做得更紧凑，在桌面式组装设备、小型检测专机的有限安装空间里优势很明显。建模过程中还原结构细节时，要注意区分电机本体和减速段的装配分界面，两段筒体之间的对接止口、端部密封端盖的台阶都要如实体现，后端的两个接线柱不是对称沿轴向布置，而是从后端盖的上下位置径向伸出，布线时线缆可以沿电机筒身侧面绑扎固定，不会在电机轴向后方占用额外的安装深度。输出轴的轴端倒角、轴上的锁紧扁位平面也要按实际装配需求还原，方便后续在装配环境里直接匹配联轴器、带轮等外购标准件，不需要二次修改轴段尺寸。做干涉检查的时候还要预留电机的维护空间，筒体侧面不要紧贴设备的钣金护板，留出至少几毫米的通风间隙，保证长时间连续运行时热量可以自然散出，接线柱位置要留出接线操作的空间，方便后期维护时不用拆解整个电机就可以完成线缆紧固或者更换。
