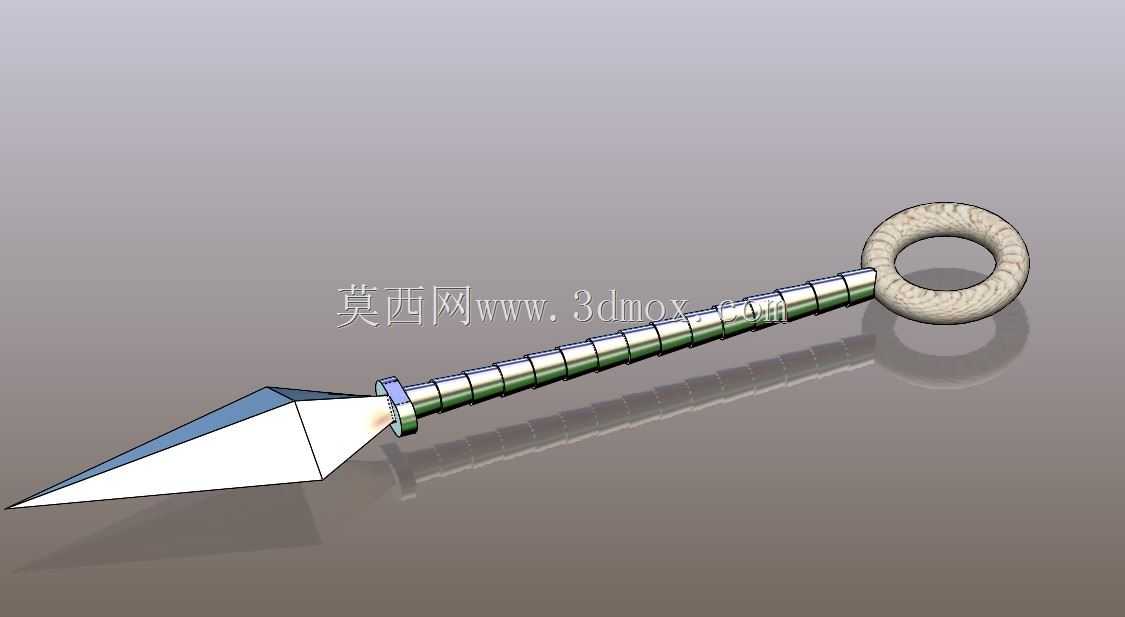

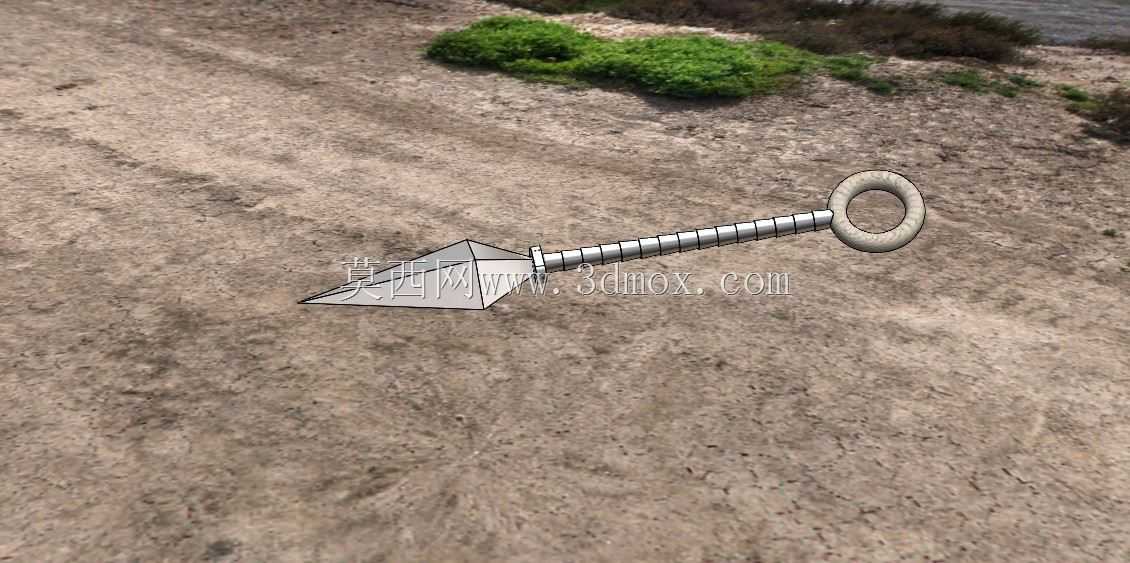

带尾环棱纹柄三棱穿刺冷兵器结构

　　这款穿刺类器械的结构设计，核心围绕近身作业场景下的握持稳定性、穿刺侵彻效率以及携行便利性展开，整体采用一体化杆式布局，没有多余的分体拼接结构，从结构可靠性层面规避了分体装配带来的连接松动、受力断裂风险。刃部采用三棱锥式构型，三个刃面沿中心轴线均匀分布，相邻刃面夹角保持120度，这种构型在刺入目标介质时，会在接触面上形成三个对称的切削分力，相比扁平双刃结构，刺入过程的侧向偏移量更小，不会因为接触介质密度不均出现刃部偏折的问题，同时三棱结构的截面抗弯模量远高于同截面积的扁平刃结构，在承受轴向冲击载荷时，刃部根部的应力集中系数更低，不容易出现刃根断裂的失效情况。刃部与握柄的衔接位置设置了限位凸台，凸台直径略大于握柄外径，

　　一方面可以在刺入作业时阻挡介质沿杆体反向滑移污染握柄区域，另一方面也作为握柄前端的定位挡边，防止握持时手指向前滑出触碰刃部造成意外伤害。握柄段采用等距分布的环形棱纹设计，棱纹的凸起高度控制在1.2mm左右，棱纹间距为4mm，这种尺寸参数是经过反复验证的，既能够保证戴防滑手套握持时，棱纹可以嵌入手套纹理形成足够的静摩擦力，避免挥刺、抽拔过程中器械脱手，又不会因为棱纹凸起过高导致握持时硌手，影响长时间持握的舒适度。握柄末端的圆环结构是整个设计的功能集成点，圆环内径设置为22mm，刚好可以穿过成年人的食指，在持握时将食指套入圆环内，即使手部出汗或者沾有润滑性介质，也能通过指部与圆环的限位保证器械不会从手中脱出；

　　同时这个圆环也可以作为携行挂点，配合挂绳将器械挂载在装具上，不需要额外设计挂载结构，减少了整体的零件数量。从安装边界来看，整个器械的最大外径出现在末端圆环位置，直径为30mm，杆体部分的统一外径为10mm，整体长度控制在280mm左右，这个尺寸既可以保证足够的刺入作业行程，又不会因为长度过大导致携行时出现剐蹭，适配常规的装具挂载空间。在结构细节处理上，所有棱纹的边缘、刃面的衔接棱线、圆环的内外边缘都做了R0.3mm的圆角过渡，避免锐边造成的加工应力集中，同时也能减少使用过程中锐边划伤使用者的风险。刃部的三个刃面采用等锥度设计，锥度为1:12，从刃根位置向尖端逐渐收窄，尖端做了微小的钝头处理，避免日常存放时尖端磕碰受损，

　　同时也不会明显影响穿刺作业的侵彻效果。握柄的棱纹采用等距环形排布，没有做防滑滚花的细碎纹理，一方面是降低加工难度，采用常规的车削工艺就可以完成棱纹加工，不需要额外的滚花工序，另一方面环形棱纹的沟槽更容易清理，使用后沾染的污渍、碎屑可以直接沿环形沟槽擦拭干净，不会像细碎滚花那样残留杂质难以清理。从受力传递路径来看，当尖端承受轴向冲击载荷时，力会沿三棱刃的三个筋板均匀传递到刃根凸台位置，再通过凸台分散传递到整个握柄杆体，最终传递到末端圆环与握持的手部，整个传力路径没有截面突变的位置，应力分布均匀，在额定载荷下不会出现局部应力超过材料屈服强度的情况。另外，末端圆环与握柄的衔接位置做了渐变过渡的锥面，没有直接直角衔接，这个位置是整个杆体的应力集中高发区，采用渐变锥面过渡可以将该位置的应力集中系数降低40%以上，避免挥刺过程中圆环与杆体衔接处出现断裂。在实际应用场景中，这类结构除了作为影视道具、工艺藏品的结构原型外，其穿刺构型的设计思路也可以迁移到工业穿刺类工装的设计中，比如软质材料的穿刺取样针、包装膜的穿刺破拆工具等，其三棱减阻、棱纹防滑、尾环防脱的设计逻辑，都可以为同类杆式穿刺工具的结构优化提供参考，尤其是在需要单手操作、对握持可靠性要求较高的作业场景下，这种尾环加棱纹握柄的组合结构，相比光滑直柄结构的操作稳定性有明显提升。
