这套齿轮齿条传动副在车间设备里属于很基础但使用频率极高的运动转换结构,日常做非标自动化方案时,凡是需要把伺服电机的旋转输出转化为长行程直线进给,几乎都会优先评估这类结构。常见落地场景包括机床纵向进给轴、龙门机械手第七轴行走轨道、立体仓库堆垛机升降机构、自动生产线工件平移工位,以及一些重载推拉工装的动力端。相比同步带传动,它没有弹性伸长带来的定位漂移;相比丝杠传动,它不受丝杠长度限制,行程可以做到数米甚至十几米,长距离布置时成本优势非常明显。

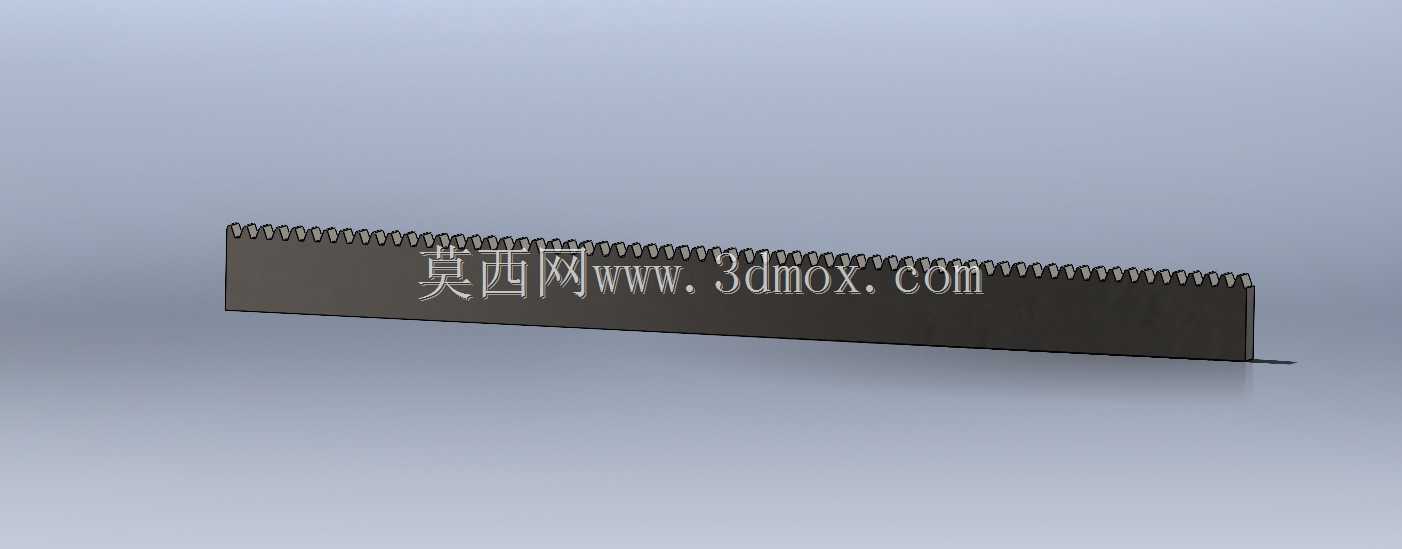

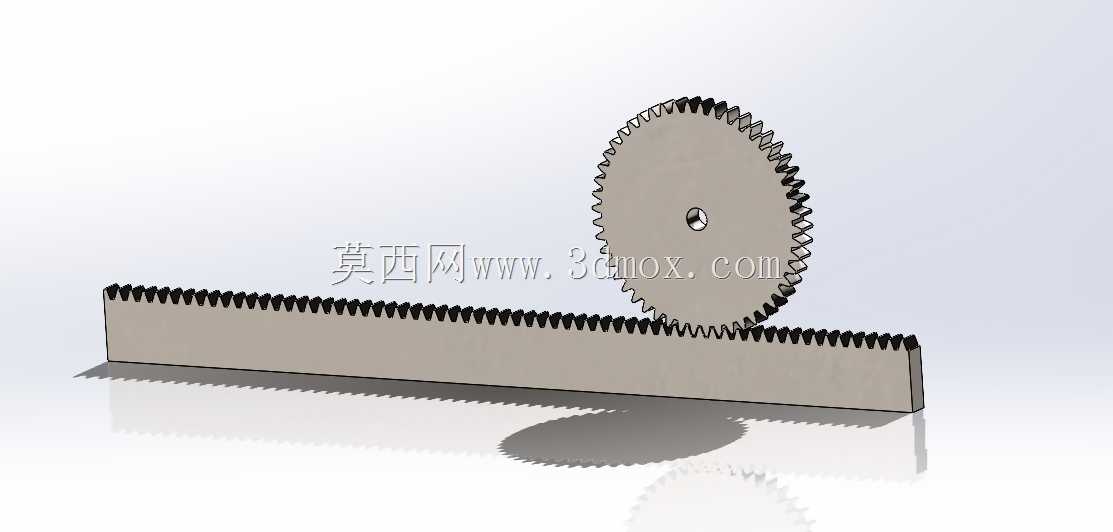

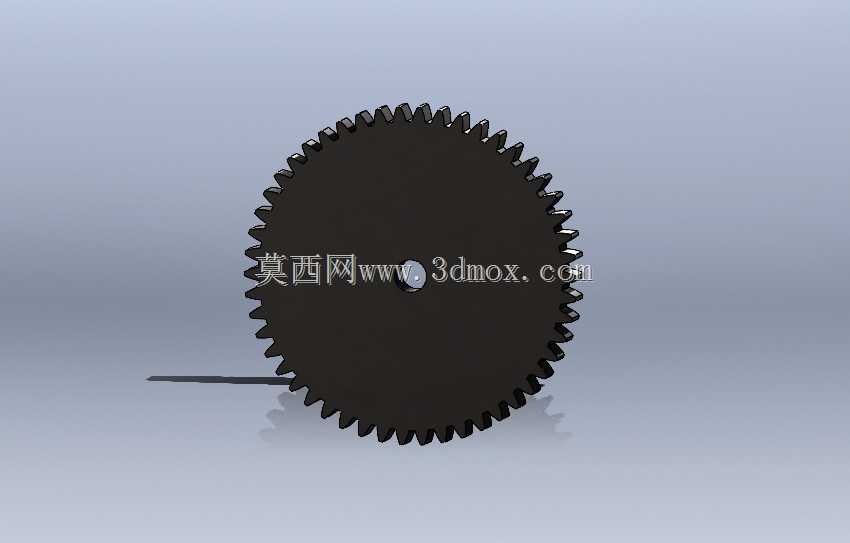

从结构组成来看,整套机构包含一根带连续直齿的长条形齿条和一个与之齿形匹配的圆柱小齿轮。齿条本体为等截面长杆,齿顶、齿根沿长度方向均匀排布,安装时通常以底面和侧立面作为定位基准,直接贴合设备安装基板的加工面,通过沿长度方向间隔布置的沉头螺钉完成锁紧。小齿轮为盘类零件,中心加工出与减速器输出轴配合的轴孔,孔侧可设置键槽或锁紧螺钉孔,用于传递扭矩,齿轮端面预留的安装空间可以适配标准法兰行星减速机的输出端。
建模过程中齿形部分是核心,直齿齿条的齿廓相当于基圆无穷大时渐开线齿轮的展开形态,齿侧为直线型齿面,齿距、齿厚、齿槽宽参数和配对小齿轮完全对应,保证啮合时齿侧间隙均匀。小齿轮的渐开线齿廓按照标准模数生成,齿顶圆、齿根圆、分度圆尺寸严格匹配齿条参数,装配时齿轮分度圆与齿条的分度线相切,这是保证传动比恒定的关键几何关系。实际装配中不会做到零侧隙,通常会根据使用场景预留0.02到0.1毫米的齿侧间隙,补偿加工误差、热变形以及安装平行度偏差,避免运行时出现卡滞、齿面干涉磨损。
安装边界方面,齿条固定后需要保证其长度方向与设备运动导轨的平行度,齿轮轴线必须与齿条齿宽方向保持平行,齿轮的啮合中心高要严格对齐设计值,中心距过大则啮合侧隙变大、反向冲击明显,中心距过小则齿面挤压、运行阻力骤增甚至打齿。长行程设备里齿条一般分段拼接,拼接处需要用专用工装对齐齿距,保证接头处齿槽平滑过渡,避免齿轮经过拼接缝时产生跳动冲击。小齿轮侧通常会配套张紧或偏心调节结构,通过微调齿轮轴的中心距来控制啮合间隙,高精度进给场景还会采用双齿轮消隙结构,两个小齿轮分别从相反齿面贴紧齿条,消除反向传动的回程间隙。
实际运行时,驱动端带动小齿轮转动,轮齿依次与齿条齿槽啮合,齿轮沿齿条长度方向滚动,带动与之相连的滑台、负载板完成直线移动。这套结构承载能力强,单条传动副可以承载数吨的移动负载,传动效率可达九成以上,日常维护只需要定期在齿面涂抹润滑脂,检查固定螺钉是否松动、齿面有无磨损点蚀即可。建模时把齿条、齿轮的配合关系完整还原,也方便工程师直接在装配体里校验运动行程、干涉情况,提前确认安装孔位、驱动端连接尺寸是否和整体设备匹配,减少后期现场装配的返工量。
