废油燃料氟利昂废料铝冶炼熔炼炉结构

　　在再生铝冶炼的废料预处理工段，含氟利昂的铝质废料处置一直是现场工艺的难点——这类废料多来自报废制冷设备拆解件，表面附着的氟利昂残留若直接进入常规反射炉，易在高温下裂解产生腐蚀性烟气，同时常规熔炼炉多采用燃气或电加热，对于分散式小型冶炼站点来说燃料成本占比偏高。这套炉体结构的设计，正是瞄准小型铝废料回收站点的实际工况，以废油作为主燃料，适配含氟利昂残留铝废料的熔炼作业，从结构层面解决小批量废料处置的成本与工艺适配问题。

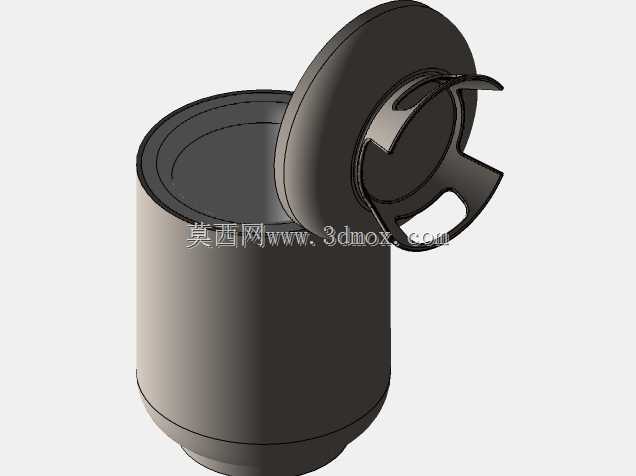

　　从功能布局来看，炉体采用立式圆柱筒形结构，下部设置收窄的炉底段，既方便熔炼过程中铝液的汇聚与静置分层，也能减少炉底的热散失面积，配合外侧的耐火保温层敷设，可将炉壁外表面温度控制在安全操作范围内，避免现场作业人员的烫伤风险。炉盖采用侧翻式铰接结构，铰接点设置在炉体上口的侧方边缘，开合操作时炉盖沿铰接轴转动，不需要额外占用炉体上方的吊装空间，适配车间层高有限的小型加工站点；炉盖内侧设置有导流挡圈结构，当炉盖闭合时，挡圈嵌入炉体内壁上口的止口位置，可减少炉内烟气的无组织逸散，同时炉盖上预留的烟气引出接口可对接后续的尾气处理装置，将氟利昂裂解后的有害组分导入处理单元，满足现场环保排放的基本要求。

　　设计过程中，首先对废油燃烧的热负荷做了匹配计算，炉腔容积按照单次处理150kg铝废料的批次规模设定，废油燃烧器的安装接口预留在炉体下部侧方，火焰喷口朝向炉腔中心区域，避免直接冲刷炉壁耐火层造成局部过热损耗；炉体的上口直径与筒身高度比例经过反复调整，既保证炉盖开合时的操作便利性，也让炉内的热场分布更均匀，减少铝料熔化过程中的局部冷料区。考虑到现场加料作业多采用人工配合小型手推车的方式，炉体的安装高度设定为炉口距地面1.1m，作业人员站在地面即可完成加料、扒渣等常规操作，不需要额外搭建操作平台，降低站点的基建投入。

　　炉盖的锁紧结构集成在盖体侧方，采用快开式卡扣设计，不需要借助额外工具即可完成炉盖的锁紧与开启，卡扣的压紧力可通过调节螺栓调整，保证长期高温使用后仍能维持可靠的密封效果；炉盖外侧设置有隔热操作把手，把手与盖体之间采用隔热垫隔断，即使炉内处于高温作业状态，把手表面温度也能维持在可徒手操作的范围，避免操作过程中的烫伤风险。炉体底部设置有安装法兰边，可直接通过膨胀螺栓固定在混凝土基础上，基础预留的铝液流槽通道可对接炉底的出铝口，熔炼完成的铝液可通过流槽直接导入铸锭模具，减少铝液转运过程中的温度损失与氧化损耗。

　　从安装边界来看，整套炉体的占地直径不超过1.2m，炉盖完全开启时的最大外伸尺寸为0.8m，现场布置时只需要在炉体侧方预留1m的操作空间即可满足加料、开合炉盖的作业需求，不需要大面积的场地改造；炉体的废油接口、烟气接口、出铝口的位置都做了标准化适配，可直接对接现有小型冶炼站点的通用辅机接口，不需要对现有管线做大规模改动。在结构强度校核层面，炉体的筒身钢板厚度按照高温下的结构刚度要求选取，配合内部耐火材料的衬层支撑，即使长期处于1000℃左右的工作温度，筒身也不会出现明显的变形，炉盖的铰接轴采用耐高温合金钢材质，配合自润滑轴套，长期使用也不会出现卡滞问题，减少现场的维护工作量。

　　针对含氟利昂废料的处理特性，炉腔内部特意设置了废料预热区，位于炉腔上部靠近炉盖的位置，刚加入的冷废料可先利用炉内上升的烟气余热预热，让表面附着的氟利昂组分逐步挥发并随烟气进入处理装置，避免冷料直接进入高温熔池造成氟利昂瞬间大量裂解引发的炉内压力波动；同时废油燃烧的火焰在炉内形成旋流状态，可延长高温烟气在炉内的停留时间，既提升热效率，也能让挥发的氟利昂组分在高温区充分裂解，降低后续尾气处理的负荷。
