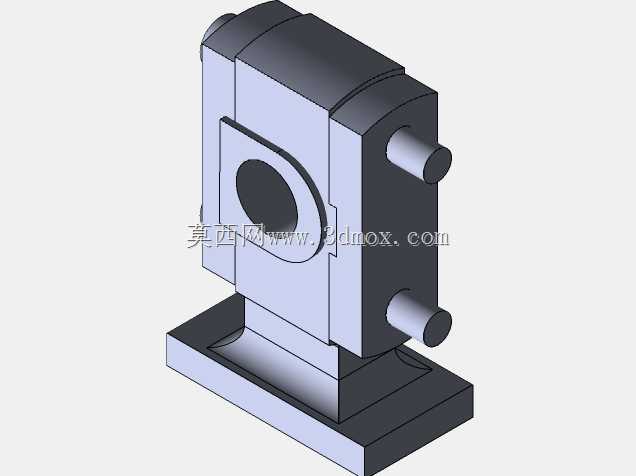

CA6140车床十字头组件结构设计

项目分类:机床 发布时间:2024-01-26 ID:725040
  • CA6140车床十字头组件结构设计

  在普通卧式车床的进给传动体系里,十字头组件是衔接曲柄连杆机构与床鞍运动副的核心中间构件,其结构合理性直接决定了车床进给运动的平稳性与传动精度。从实际装配场景来看,该组件安装于CA6140车床溜板箱内部的传动腔室中,上表面与床鞍的纵向进给导轨副保持平行度公差不超过0.02mm/100mm的安装要求,底部通过一体式铸造的安装基座与溜板箱的内壁定位面贴合,依靠两个对称分布的圆柱销完成周向定位,再通过内六角螺栓实现紧固连接,安装基座的底面设置有0.5mm深度的卸荷槽,避免加工平面度误差导致的安装翘曲问题。

  该组件的核心功能是实现旋转运动与直线往复运动的平稳转换,当主轴箱输出的旋转动力传递至曲柄销后,曲柄销嵌入十字头中部的圆形滑动导槽内,带动十字头沿垂直于曲柄旋转轴线的方向做往复滑动,同时十字头两侧对称伸出的圆柱导向轴,分别嵌入溜板箱内壁的导向铜套中,为往复运动提供精准的导向约束,避免运动过程中出现偏载卡滞。中部的圆形导槽内壁设计有厚度2mm的锡青铜衬套,衬套与十字头本体采用过盈配合装配,衬套内表面开设有交叉分布的润滑油槽,工作过程中润滑油通过十字头本体上的油孔进入油槽,在曲柄销与衬套之间形成稳定的油膜,将滑动摩擦系数控制在0.08以内,大幅降低长期往复运动带来的磨损量。

  从结构设计思路来看,该十字头组件采用了对称式的受力布局,两侧导向轴的轴线与中部导槽的轴线处于同一空间平面内,且导向轴的直径按照最大传动载荷下的弯曲强度计算确定,确保在满负荷进给切削时,导向轴的最大挠度不超过0.01mm,避免导向轴与铜套之间出现边缘磨损。本体部分采用灰铸铁HT200材料铸造而成,铸造后经过时效处理消除内应力,再进行各配合面的精加工,其中导向轴的外圆表面粗糙度要求达到Ra1.6,与铜套的配合间隙控制在0.015-0.025mm之间,既保证运动的灵活性,又不会出现过大的导向间隙影响传动精度。中部导槽的端面与导向轴轴线的垂直度公差控制在0.01mm以内,确保曲柄销在导槽内滑动时不会出现侧向卡滞。

  在实际加工装配过程中,需要重点关注十字头组件的安装边界尺寸:组件总高度为125mm,总宽度为92mm,安装基座的长度为110mm、宽度为70mm,基座上的四个安装螺栓孔中心距为90mm×50mm,适配M8内六角螺栓的安装要求;两侧导向轴的伸出长度为22mm,直径为20mm,适配内径20mm、外径28mm、长度25mm的标准锡青铜导向铜套;中部导槽的内径为45mm,适配直径45mm的曲柄销装配。安装时需要先将导向铜套压入溜板箱的对应安装孔内,再将十字头的导向轴穿入铜套,调整十字头的滑动灵活性,确保无卡滞现象后再紧固底部的安装螺栓,最后装配曲柄销并检查运动转换的顺畅度。

  在车床的实际运行场景中,十字头组件长期承受交变的冲击载荷,尤其是在车床进行大进给量切削或者重载切削时,曲柄销传递的圆周力会在十字头导槽处产生较大的接触应力,因此设计时在导槽与本体的衔接位置设置了R3的过渡圆角,避免应力集中导致的部件开裂。同时,两侧导向轴与本体的衔接位置也设置了R2的过渡圆角,提升组件的抗疲劳强度。日常维护过程中,需要定期通过油杯向导向轴和导槽的润滑位置加注锂基润滑脂,避免干摩擦导致的部件过早磨损,正常工况下该组件的使用寿命可达8年以上,能够满足普通车床长期连续加工的使用需求。不同于其他传动转换部件,该十字头组件采用一体式的基座设计,省去了额外的安装支架,减少了装配累积误差,同时整体结构紧凑,占用溜板箱内部空间较小,为溜板箱内其他传动部件的布置留出了充足的空间,也降低了后期维护拆装的难度,拆装时仅需拆卸底部的四个固定螺栓即可将组件整体取出,无需拆解周边的其他传动构件。
