CA6140车床配套整形刀头结构设计

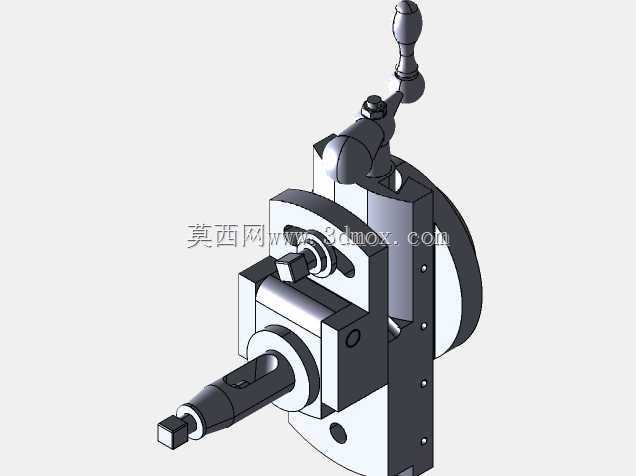

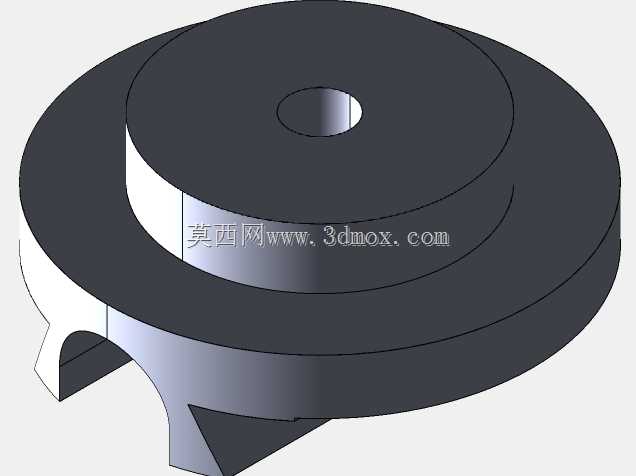

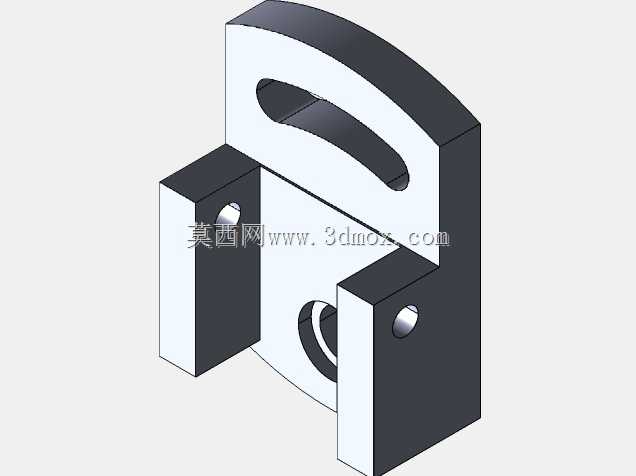

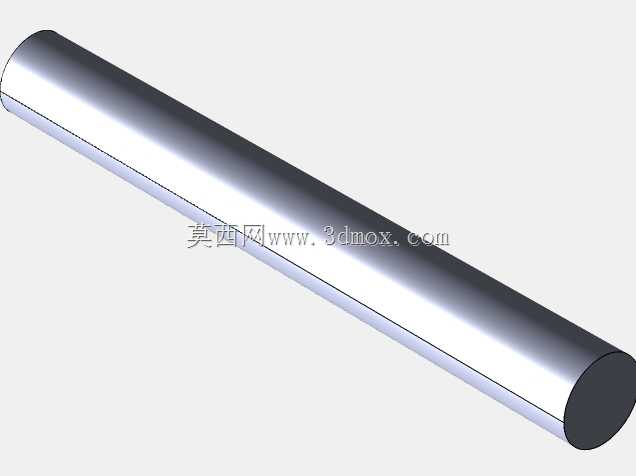

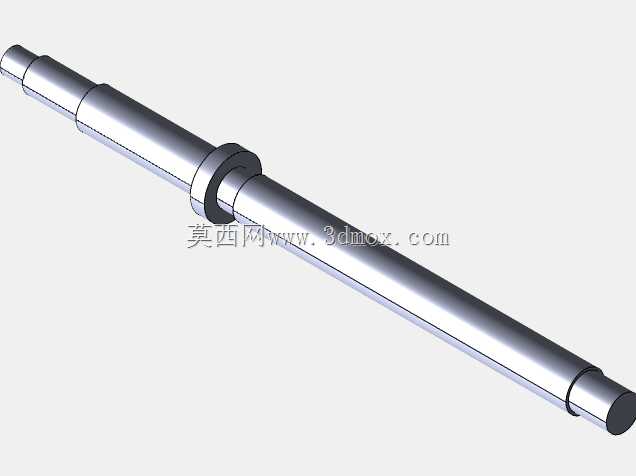

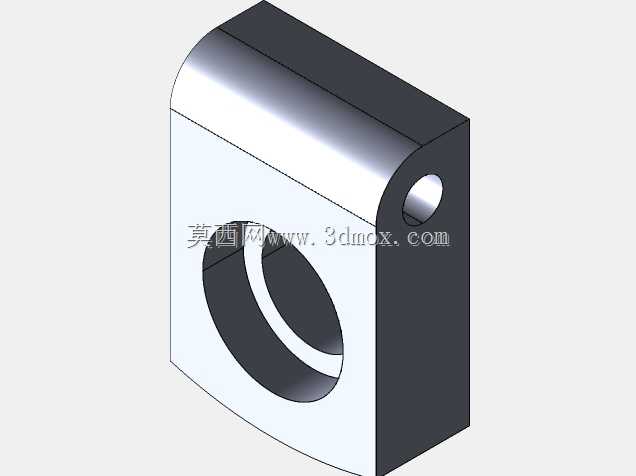

　　在普通卧式车床的金属切削加工场景中，整形刀头是直接决定工件成型精度与表面加工质量的核心执行部件，这套适配CA6140车床的整形刀头结构，完全围绕车床中拖板的安装接口、常规整形工序的切削受力特性完成结构匹配，可直接替换同型号车床的原有刀架组件，无需额外改装安装基面。从实际加工用途来看，该刀头主要承担轴类、盘类零件外圆、端面、成型面的精整加工工序，相比普通四方刀架，它可通过顶部的操纵手柄快速完成刀具进给的微调锁紧，在小余量整形切削时能实现更精准的吃刀量控制，避免普通刀架锁紧间隙带来的让刀问题。从结构设计逻辑来看，整个刀头采用分层堆叠的模块化布局，底部的安装基座直接匹配CA6140中拖板的T型槽安装尺寸，

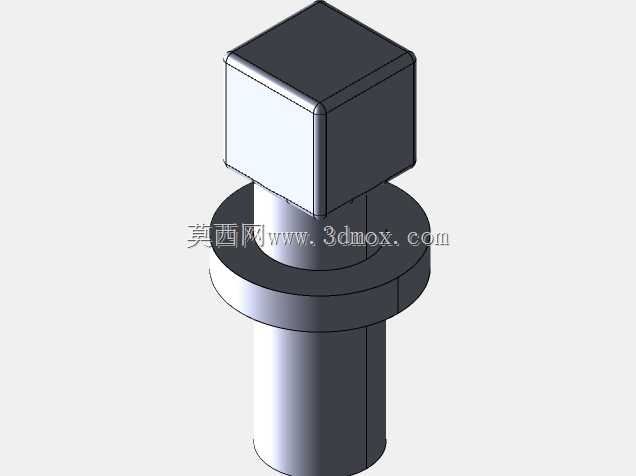

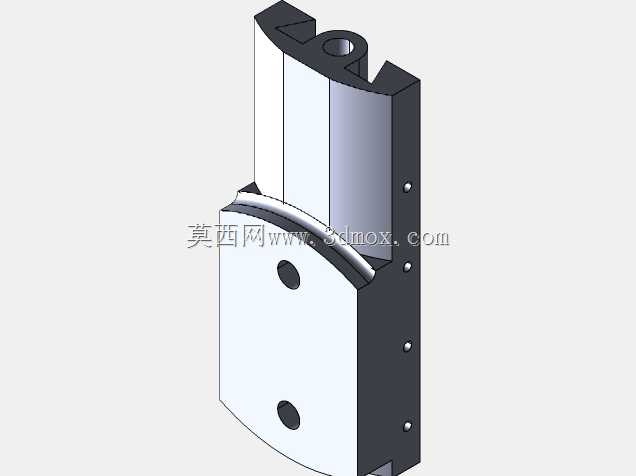

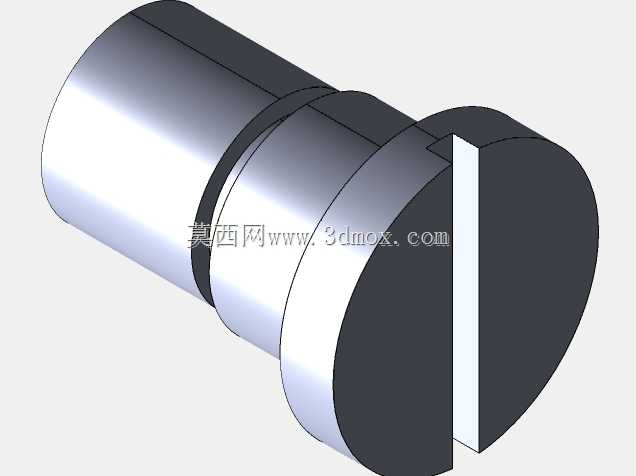

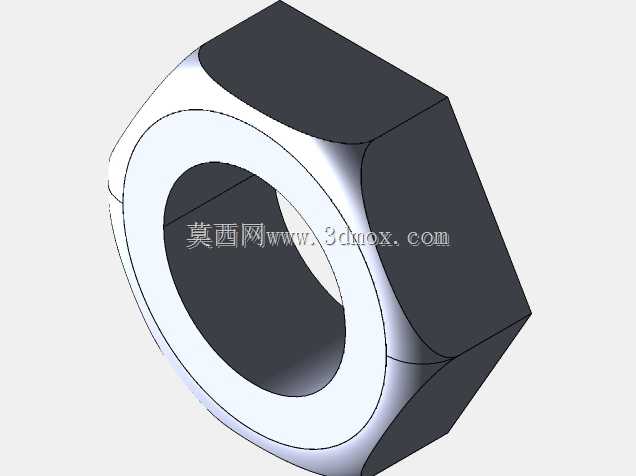

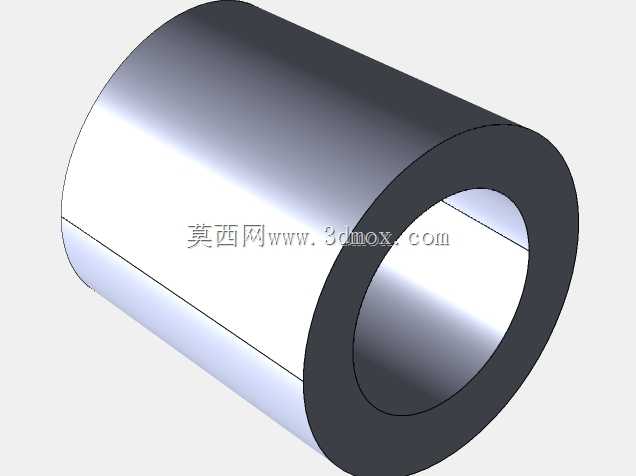

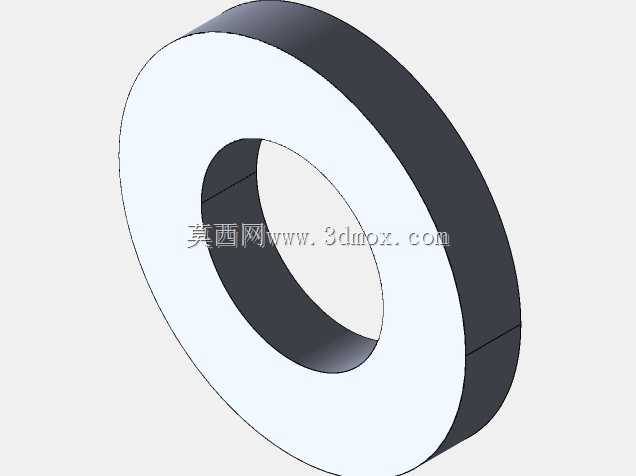

　　基座上设置的定位销孔与螺栓过孔完全对齐车床原有刀架的安装孔位，安装时无需重新配打孔位，可直接完成定位锁紧，基座的安装面平面度公差控制在0.02mm以内，保证安装后刀头的进给方向与车床主轴轴线的平行度符合加工精度要求。中间的滑动拖板部分采用燕尾槽导向结构，配合镶条调整间隙，可实现手动进给的平稳无卡滞，拖板的行程范围覆盖常规整形工序的最大吃刀深度需求，不会出现行程不足导致的加工干涉问题；顶部的刀具装夹部位采用方孔装夹结构，适配常规规格的车刀刀杆，装夹螺钉的压紧点正对刀杆中心位置，可避免压紧时刀杆翘起导致的刀具角度偏移，同时装夹部位设置了角度微调刻度，操作人员可根据加工需求快速调整刀具的主偏角、副偏角，无需反复垫刀片调整角度。

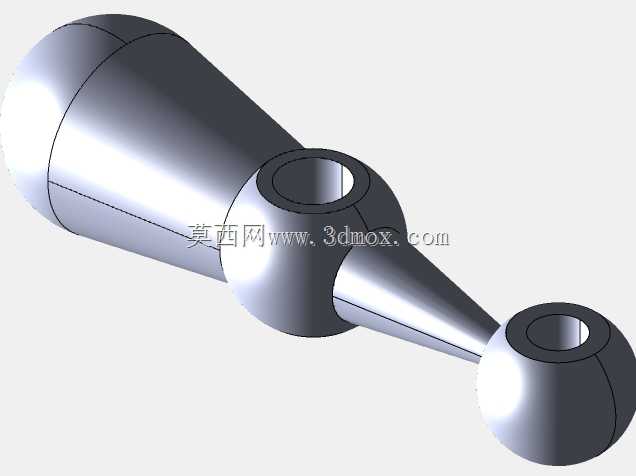

　　操纵手柄的位置设计符合车床操作人员的操作习惯，站在车床常规操作位置即可轻松触碰到手柄，完成进给调整与锁紧动作，手柄的球形端头做了防滑处理，操作时不会出现打滑脱手的问题。整个刀头的外露旋转、滑动部位都做了圆角过渡处理，避免加工过程中切屑刮擦、操作人员磕碰的安全隐患，同时各连接部位都设置了防尘挡屑结构，可阻挡金属切屑、切削液进入滑动配合面，延长部件的使用寿命，减少日常维护的频次。在受力结构设计上，针对整形切削时径向切削力较大的特点，整个刀头的基座与拖板都做了加强筋结构设计，在保证整体重量不会过大的前提下，提升了结构刚性，切削过程中不会出现颤振问题，可保证加工后的工件表面粗糙度达到精整加工的要求。安装边界方面，

　　整个刀头的外轮廓尺寸完全在CA6140车床的刀架运动空间范围内，刀头在最大伸出行程时，不会与车床卡盘、尾座、床身导轨等部件发生运动干涉，横向移动时也不会超出中拖板的运动行程范围，适配车床原有的行程限位开关位置，无需调整车床原有电气限位参数。在实际加工应用中，这套刀头尤其适合小批量零件的整形修配工序，相比数控刀架它的结构更简单，维护成本更低，操作上手难度小，普通车床操作人员无需额外培训即可熟练使用；相比普通焊接式刀架，它的刀具调整精度更高，重复定位精度可控制在0.01mm以内，能有效减少对刀辅助时间，提升加工效率。滑动配合面的材质采用耐磨铸铁搭配表面淬火处理，硬度达到HRC45以上，长期使用后的磨损量极小，可长期保持进给精度，锁紧机构采用楔块式锁紧结构，锁紧力足够大，即使在断续切削的冲击载荷下，也不会出现刀头移位的问题，保证加工过程的稳定性。
