LM2596降压转换器安装结构三维设计

　　在嵌入式设备、小型工控终端、DIY数控装置的供电链路搭建中，DC-DC降压模块是绕不开的核心部件，LM2596方案作为成熟的非同步降压拓扑代表，凭借外围电路简单、输出纹波可控、成本可控的优势，常年占据中小功率降压场景的大量应用份额。这次呈现的结构设计，核心是解决常规裸LM2596模块在设备内部安装无定位、易晃动、引脚受力易脱焊的实际工程问题。

　　从实际装机的痛点出发，很多工程师在搭建设备供电部分时，习惯直接用热熔胶或者扎带把降压模块固定在机箱内壁，这种固定方式在设备长期运行产生温升、或者设备存在运输振动的场景下，很容易出现模块移位、引脚拉扯断裂、甚至模块金属部分接触机箱造成短路的隐患。这套安装结构的设计思路，就是给LM2596 3A规格的降压模块做专属的安装承载板，把模块本体和外接电容都约束在固定位置，同时预留标准化的安装孔位，适配常规设备机箱的安装螺柱间距。

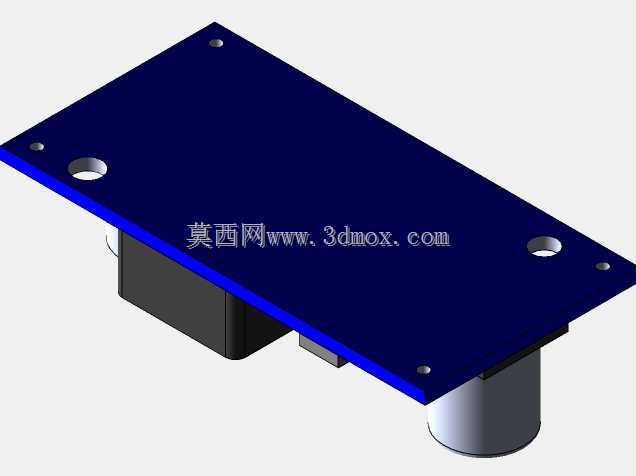

　　承载板采用平板式结构，板材厚度选取常规工控安装板常用的1.5mm厚度，兼顾结构强度和安装空间占用，板体边缘做了微小的倒角处理，避免安装时割伤线材或者操作人员手指。板面上预留的四个安装沉孔，孔位间距匹配市面上绝大多数小型工控盒、设备内腔的通用安装孔距，沉孔设计可以让安装螺丝的头部完全埋入板体表面，不会突出板面对上层布线或者其他部件造成干涉。模块本体的固定位置，在承载板下方预留了刚好容纳模块塑封本体的避让空间，模块的引脚引出方向顺着板体边缘排布，方便输入输出线材的走线规划，不会出现线材弯折半径过小导致的线芯断裂问题。

　　配套的电解电容安装位，在承载板对应位置做了定位凸台，电容装入后刚好被凸台卡住径向位置，不会因为振动出现电容歪斜、引脚受力的情况，电容的高度方向也做了限位，保证电容顶部和承载板下表面留有足够的安全间隙，避免电容长期工作发热对板体造成影响。从安装边界来看，整个组件的总高度控制在25mm以内，横向和纵向的外轮廓尺寸都控制在60mm*40mm的范围内，这个尺寸可以轻松嵌入绝大多数小型设备的内腔角落，不会占用过多宝贵的设备内部空间，也不会和其他电路板、传动部件产生位置干涉。

　　在实际应用场景里，这套结构可以直接用在小型雕刻机的控制箱供电部分，给主控板、步进电机驱动板提供稳定的低压直流供电；也可以用在桌面级3D打印机的改装供电链路里，替换原来容易松动的扎带固定方式，提升设备运行的供电稳定性；甚至在小型自动化检测设备的传感供电模块里，这套安装结构也能快速适配，不需要工程师再单独设计安装支架，节省结构设计的重复工作量。

　　设计过程中特意规避了很多新手容易犯的错误：比如没有在模块和安装板之间留够绝缘间隙，导致模块背面的焊盘接触金属安装板造成短路；比如安装孔位没有做沉孔处理，螺丝头突出刮伤线材；比如电容位置没有做径向定位，设备运输过程中电容歪斜碰到其他元件。整个结构的所有棱角都做了R0.5的圆角处理，所有安装孔的位置公差都控制在±0.1mm以内，保证和标准螺柱的适配性，模块的定位卡槽尺寸公差按照电子元件的安装公差要求设定，既不会因为尺寸太紧导致模块装不进去，也不会因为尺寸太松导致模块在卡槽里晃动。

　　从布线便利性的角度考虑，输入输出的走线槽位置特意留了10mm的走线空间，线材可以顺着板体边缘走到接线端子位置，不需要做大幅度的弯折，走线弧度自然，符合电气布线的工艺要求。承载板的表面处理采用常规的阳极氧化蓝色，既可以提升金属板的耐腐蚀性能，也能和设备内部其他黑色、银色的部件形成视觉区分，方便后期维护的时候快速定位供电模块的位置。
