大扭矩数字舵机DS5160伺服执行机构

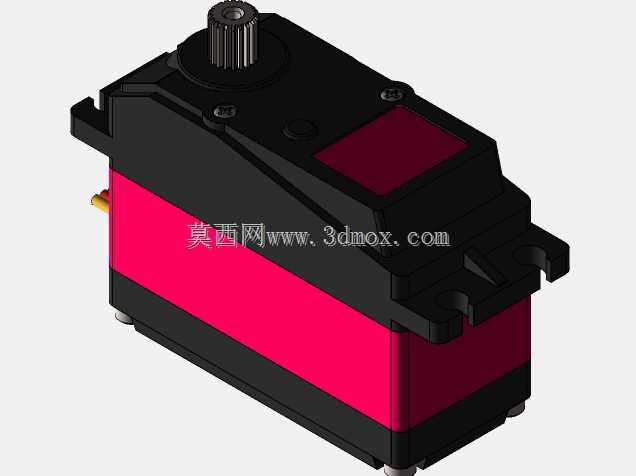

　　这款DS5160属于大扭矩数字舵机，是小型角度伺服执行机构里承载能力较强的一类产品，整体采用方正的盒式壳体布局，外壳以高强度工程塑料为主体，中段环绕醒目的红色加强装饰段，顶部输出轴采用金属齿结构，轴端加工有标准花键齿形，可兼容市面主流舵机摇臂、舵盘的安装接口，输出轴旁的壳体上预留有两颗壳体紧固螺丝位，侧面伸出信号与供电接线端，壳体底部两侧延伸出带安装孔的固定耳，是整机装入设备时的主要承载连接位。

　　从实际工程应用场景来看，这类大扭矩舵机的使用覆盖面非常广：在大比例遥控模型领域，1/5、1/6比例的遥控越野车、履带车、大型仿真船模的转向机构，重载遥控机械臂的关节驱动，大型航模的舵面操控，都需要远超标准9g小舵机的输出扭矩，DS5160的扭矩等级刚好适配这类重载需求；在工业小型自动化工位里，它可以作为低成本角度执行单元，驱动小型料门的开合、分拣挡板的摆转、工装夹具的快速压紧、测试工位的角度切换，相比步进电机加减速箱的组合，舵机本身内置位置闭环，不需要额外搭配驱动器与编码器，接线仅需电源、地线、PWM信号三根线，控制逻辑简单，在对成本敏感、动作逻辑固定的轻载自动化场景里实用性很强；在教学实验与创客开发领域，它也是机器人关节、仿生多足机器人腿部驱动、云台俯仰转向机构的常用选型，自带的位置保持特性可以在断电前维持目标角度，不需要额外的锁止结构。

　　结构设计层面，这款舵机的内部布局遵循标准舵机的成熟架构：壳体内部分为上下两个腔室，上部容纳驱动电机、减速齿轮组与位置反馈电位器，下部容纳控制电路板，金属齿轮组采用多级减速设计，把高速小扭矩的直流电机输出转化为低速大扭矩的转轴转动，齿轮材质选用金属而非普通塑料齿，正是为了适配大扭矩输出下的齿面承载，避免堵转或者冲击载荷下打齿失效；顶部输出轴的轴承支撑位做了加厚处理，抵消摇臂受侧向力时对轴系的径向载荷，壳体四周的加强筋沿着内部零件的轮廓布置，既提升了壳体的整体刚性，在舵机堵转输出最大扭矩时不会出现壳体鼓胀变形，也能在整机受到外部冲击时分散应力，避免安装耳位置断裂。侧面的接线端采用标准杜邦针座定义，红色为电源正极、黑色为负极、黄色/橙色为PWM信号输入，兼容通用舵机控制协议，标准50Hz周期下脉冲宽度0.5ms到2.5ms对应0到180度的转动角度，部分数字舵机固件可支持更大角度范围甚至360度连续旋转模式，适配不同的动作需求。

　　安装边界与尺寸配合上，这类大尺寸标准舵机的安装孔位遵循通用大舵机的安装规范，两侧固定耳的孔距、孔径都和同级别金属齿舵机完全兼容，替换升级小扭矩舵机时不需要改动安装支架的孔位，仅需要核对安装空间的长宽高余量即可；整机的高度方向要预留出输出轴安装摇臂后的空间，避免摇臂转动过程中和周围结构发生干涉，摇臂的长度选择需要结合负载力矩换算：舵机输出端的额定扭矩是固定值，摇臂越长，末端能输出的直线推力就越小，实际选型时要根据负载的阻力、力臂长度计算所需扭矩，预留1.5到2倍的安全余量，避免长期堵转导致电机过热烧毁。壳体两侧的安装耳在锁附固定螺丝时，要在螺丝和安装耳之间加装平垫片，分散锁紧压力，避免塑料安装耳被螺丝压裂，安装面尽量保持平整，不要让壳体在锁附后存在内应力，否则长期受力下壳体容易出现开裂。供电层面要注意，大扭矩舵机在动作瞬间的电流峰值可以达到数安培，供电电源的功率余量必须足够，信号控制线要远离强电走线避免干扰，多台舵机协同动作时建议单独给舵机供电，控制端共地即可，避免舵机启动时的电压拉低影响控制板的正常运行。整机的外观分色也做了区分，黑色主体覆盖内部传动与电路区域，红色中段既是视觉标识也对应壳体的加强箍位置，顶部输出轴的金属齿完全外露，方便用户快速安装不同形式的摇臂、连杆，完成整套传动链路的搭建。
