法兰面安装型外螺纹连接定位销轴

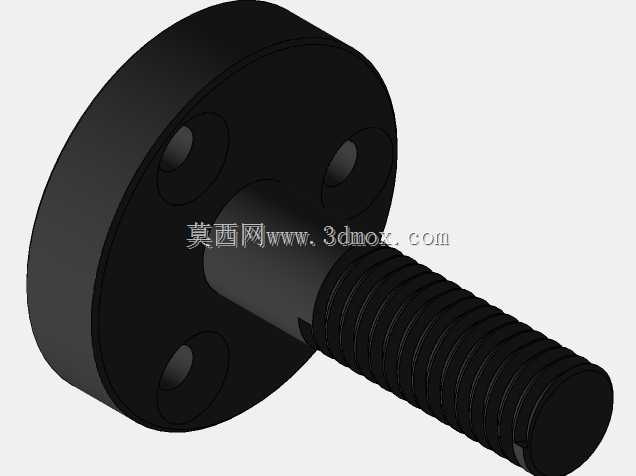

　　这款带法兰盘的外螺纹连接销轴，在机床工装夹具、自动化线体定位模组、小型设备模组快换结构中应用十分广泛，日常做设备改造、工装设计时经常会用到这类零件，它的核心作用是同时承担径向定位与轴向锁紧的功能，相比普通光轴销轴，不需要额外加工轴端挡圈槽或者配做锁紧孔，装配效率能提升不少。从结构设计来看，法兰端做了三个均布的沉头安装孔，安装时可以直接用内六角螺钉把法兰端固定在安装基准面上，三个孔的均布角度严格按照120°排布，能保证锁紧时受力均匀，不会出现单侧受力偏载导致销轴倾斜的问题，沉孔的深度设计刚好能把螺钉头完全埋入法兰端面，不会突出安装面，避免和其他运动部件产生干涉。销轴的杆部分为两段，靠近法兰的位置是光轴定位段，

　　表面粗糙度要求控制在Ra1.6以内，和配套的定位孔做H7/h6的间隙配合，既能保证装配时的顺畅度，又能把定位间隙控制在0.02mm以内，满足绝大多数工装定位的精度要求；光轴段往前是全牙外螺纹段，螺纹精度选用6g级，配套标准六角螺母或者薄型锁紧螺母使用，装配时待装件套在光轴定位段之后，拧上螺母就能完成轴向锁紧，不需要额外做防松结构的话，加一个弹簧垫圈就能满足常规振动工况下的防松要求。设计这款零件的时候，首先要确认的是安装边界尺寸：法兰盘的外径要比安装位的沉孔直径小0.5-1mm，避免法兰盘放不进安装沉台；光轴段的长度要根据被连接件的总厚度来确定，要保证被连接件完全套入后光轴段不会突出被连接件的端面，避免螺纹段和定位孔产生刮蹭；

　　螺纹段的长度要预留出螺母锁紧的余量，一般要比螺母厚度加上弹簧垫圈厚度多露出2-3个螺距，保证螺母能完全锁紧到位。在实际选型应用中，这类销轴常被用在机床夹具的工件定位、线体托盘的定位止挡、快换模组的对接定位场景，比如做CA6140车床的工装改造时，在夹具座上安装两个这类销轴，就能实现夹具板的快速换装，换装时不需要重新打表找正，定位精度能稳定控制在0.03mm以内，重复换装精度一致性很好。零件的材质一般选用45号钢做调质处理，硬度达到HB220-250就能满足常规使用要求，如果是用在高频率拆装或者有磨损的工况，可以在光轴表面做高频淬火处理，硬度提升到HRC40-45，能大幅提升零件的使用寿命，法兰端面和光轴的垂直度要控制在0.

　　01mm以内，不然安装后销轴会出现倾斜，导致定位孔和销轴出现卡滞，拆装的时候会很不顺畅。建模的时候要注意几个细节：沉头孔的倒角要和选用的内六角螺钉头倒角匹配，避免螺钉头无法完全沉到底；螺纹段和光轴段的衔接位置要做退刀槽处理，退刀槽的宽度要大于螺纹螺距，深度要比螺纹牙底深0.2mm左右，保证车削螺纹的时候不会撞刀，同时装配时螺母能顺利拧到光轴段的端面，不会出现螺母锁不到位的情况；法兰盘的所有锐边都要做C0.5的倒角处理，去除加工毛刺，避免装配时划伤操作人员，也能避免锐边磕碰后产生凸起影响安装贴合度。在安装布局的时候，要注意两个同规格销轴的安装间距不要过小，法兰盘的外径要预留出扳手拧安装螺钉的空间，一般两个法兰盘的边缘间距要留够3mm以上，不然内六角扳手没法伸进去拧螺钉，会给装配带来不必要的麻烦。如果是用在有耐腐蚀要求的工况，可以把材质换成304不锈钢，不需要做表面处理就能满足防锈要求，不过不锈钢材质的强度比调质45钢略低，选型的时候要核算一下剪切强度，避免负载过大导致销轴被剪断。
