CA6140车床配套进气管结构设计

　　这款进气管是CA6140普通车床气动系统的核心管路连接件，主要承担车床气动控制回路中压缩空气的定向输送功能，在车床的气动夹紧、主轴箱变速气控、润滑系统气压驱动等工位都能见到这类部件的应用场景。从实际装机工况来看，它需要在0.4-0.8MPa的常规车间供气压力下长期稳定工作，不能出现漏气、结构形变等问题，否则会直接导致车床气动执行机构动作迟滞、夹紧力不足，甚至引发加工过程中工件移位的安全隐患。

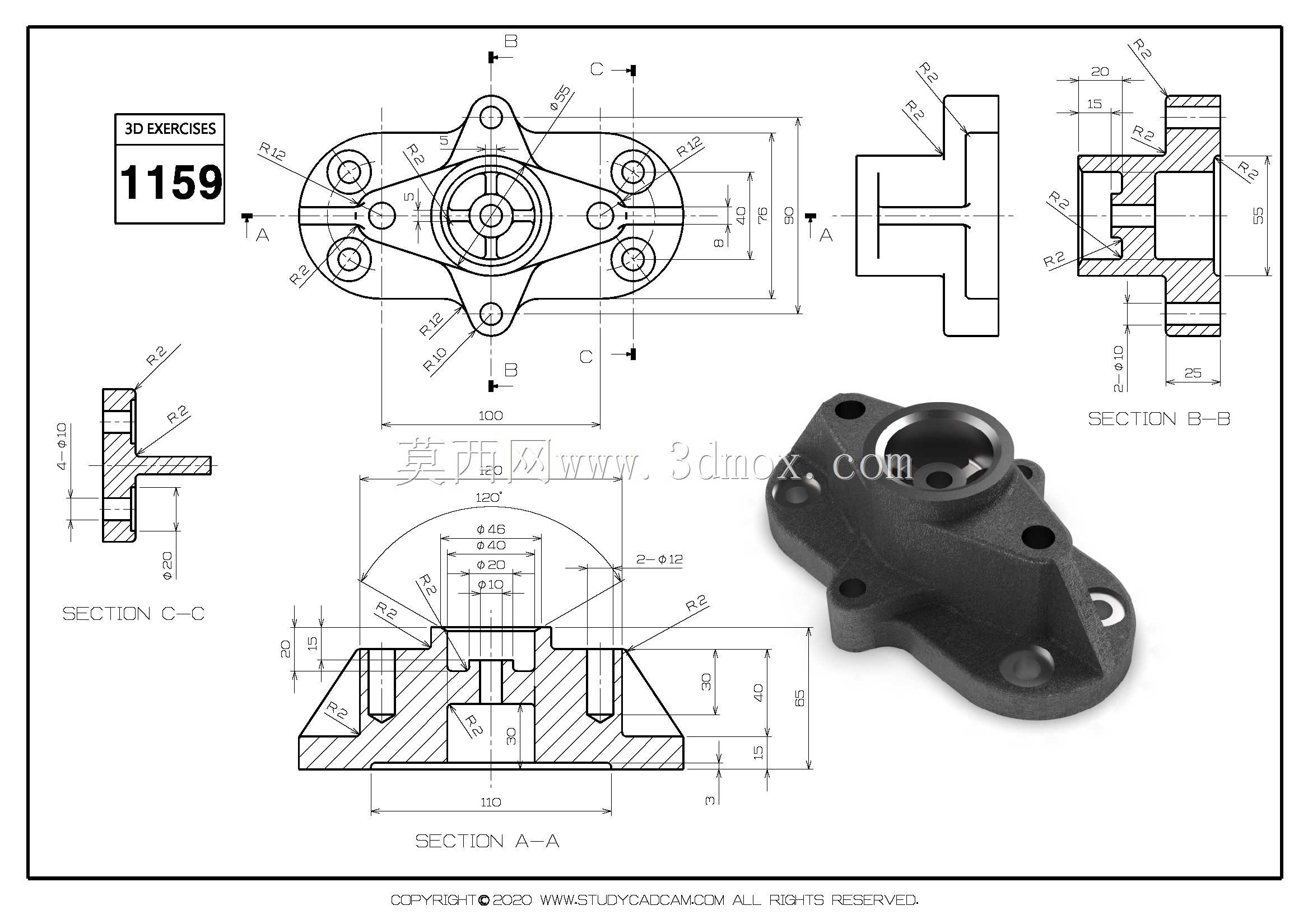

　　从结构设计逻辑来看，建模起始阶段优先确定了安装基准面的核心参数，120mm与78mm的两个方向安装边界尺寸，完全匹配CA6140车床床头箱侧面的预留安装位，不需要额外改动车床原有安装孔位就能实现直接替换安装。左侧的安装定位凸台做了偏心结构设计，安装时能快速卡入车床箱体的定位槽，避免装配过程中出现部件偏转，保证管路接口的同轴度误差控制在0.1mm以内，减少压缩空气输送过程中的压力损耗。主体流道部分采用了等径圆弧过渡结构，没有出现直角弯折的流道设计，能最大程度降低压缩空气在管内流动时的紊流现象，减少气流噪声的同时也能降低气压损失，保证末端气动执行元件的输出力稳定。

　　细节结构处理上，安装法兰面共设置了4个直径10mm的安装过孔，孔位分布完全对应车床箱体上的原有螺纹孔位置，装配时直接使用标准M8内六角螺栓就能完成固定，不需要重新配钻安装孔。所有棱边位置都做了2mm的圆角处理，一方面是避免装配过程中锐边划伤操作人员的手部，另一方面也能有效降低铸件生产过程中的应力集中问题，提升零件的结构强度，避免在长期气压冲击下出现开裂问题。30mm高度的倾斜凸台结构是为了避让车床箱体上的突出加强筋，安装时不会和周边的主轴箱盖板、润滑油管产生干涉，5mm间距的辅助加强筋沿着气流方向布置，既提升了管体的结构刚性，避免安装紧固时出现管体形变挤压内部流道，也不会额外增加过多的零件重量。

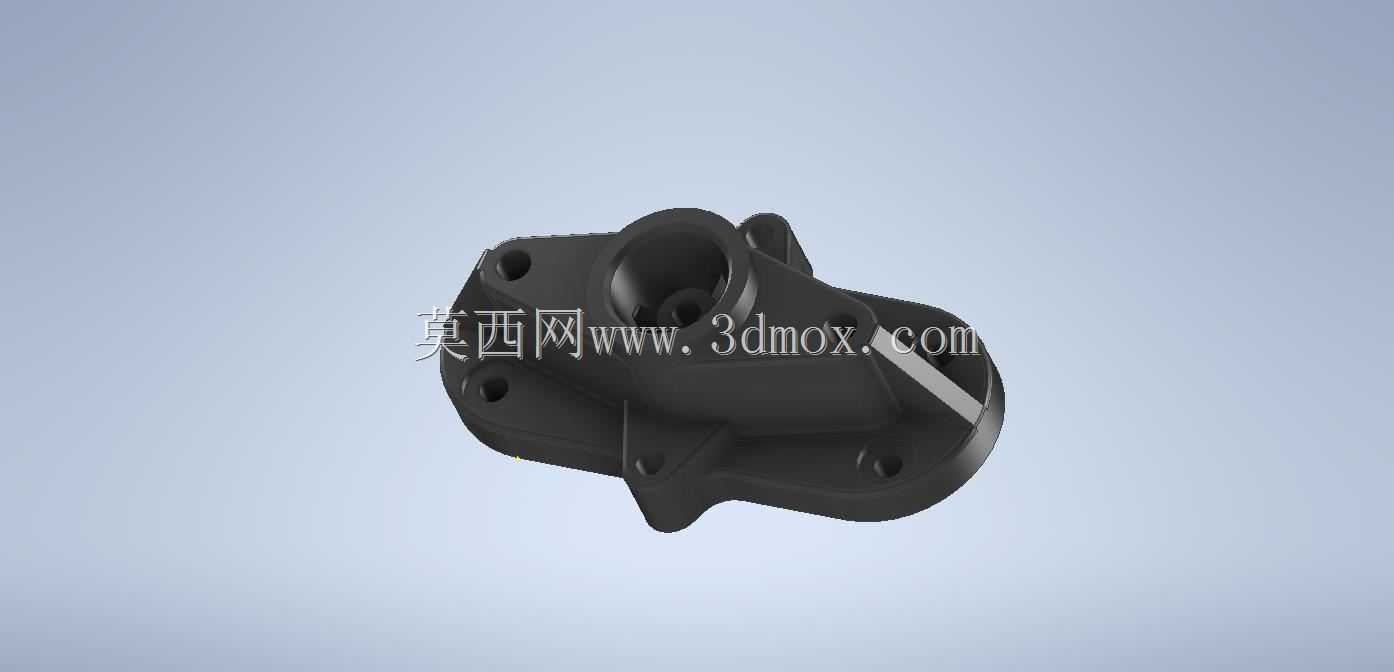

　　建模过程中采用了多实体组合的设计思路，先分别构建主体安装座、气流管体、接口凸台三个独立结构，再通过布尔运算合并为整体，后续的孔特征全部采用软件专用孔特征命令生成，保证孔位的垂直度、圆柱度参数符合机械加工的工艺要求，不需要后续额外做工艺补正。这类进气管在实际生产中一般采用铸铝材质毛坯，经过少量机加工就能完成成品制作，加工成本低、互换性强，不仅能用于CA6140车床的原厂配件替换，也能适配同安装尺寸的其他普通车床气动系统改造场景。在设备日常维护中，这类部件属于易损配件，当出现密封面磨损、管体裂纹等问题时可以直接整体更换，不需要对车床原有气路做大规模改动，能有效缩短设备维修停机时间。
