CA6140车床进给箱循环链轮传动件

　　在普通卧式车床的进给传动链里，链轮并不是最显眼的零件，却承担着把旋转运动稳定传递到进给箱、溜板箱或润滑、排屑辅助机构的任务。CA6140作为长期服役的经典车床，其内部多处采用链传动来适应轴间距较大、传动比要求不严苛但需要可靠传递扭矩的场合。围绕这一循环链轮开展三维建模，核心并不是单纯画出一个带齿的圆盘，而是把齿形、轮毂、减重孔、安装孔位以及与链条啮合的边界关系完整还原，使结构设计者在装配校核时能够直接判断链条包角、张紧余量和相邻箱体的干涉情况。

　　从外形轮廓看，该链轮以半径94.5毫米的最大外圆作为齿顶分布边界，整体属于中等尺寸传动盘件。齿圈外周布置连续链齿，齿槽形状需要与对应链条节距、滚子直径相匹配；建模时若只按渐开线齿轮思路处理，会造成链节落入齿槽时接触位置错误。链轮齿形更强调滚子进入和退出齿槽的导向性，齿顶圆弧、齿沟圆弧和侧边过渡都要服务于链条铰链的平顺啮合。实际装配中，链条绕入和绕出链轮时存在多边形效应，齿数越少速度波动越明显，因此在布局阶段应结合中心距、链条节数和张紧装置位置复核传动平稳性，而不是仅依赖单个零件外形。

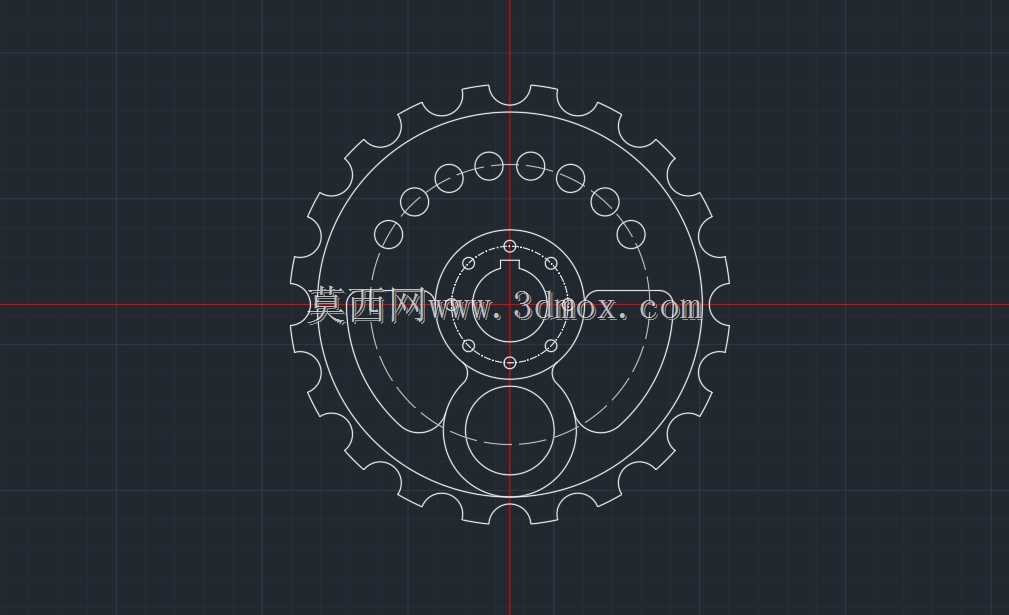

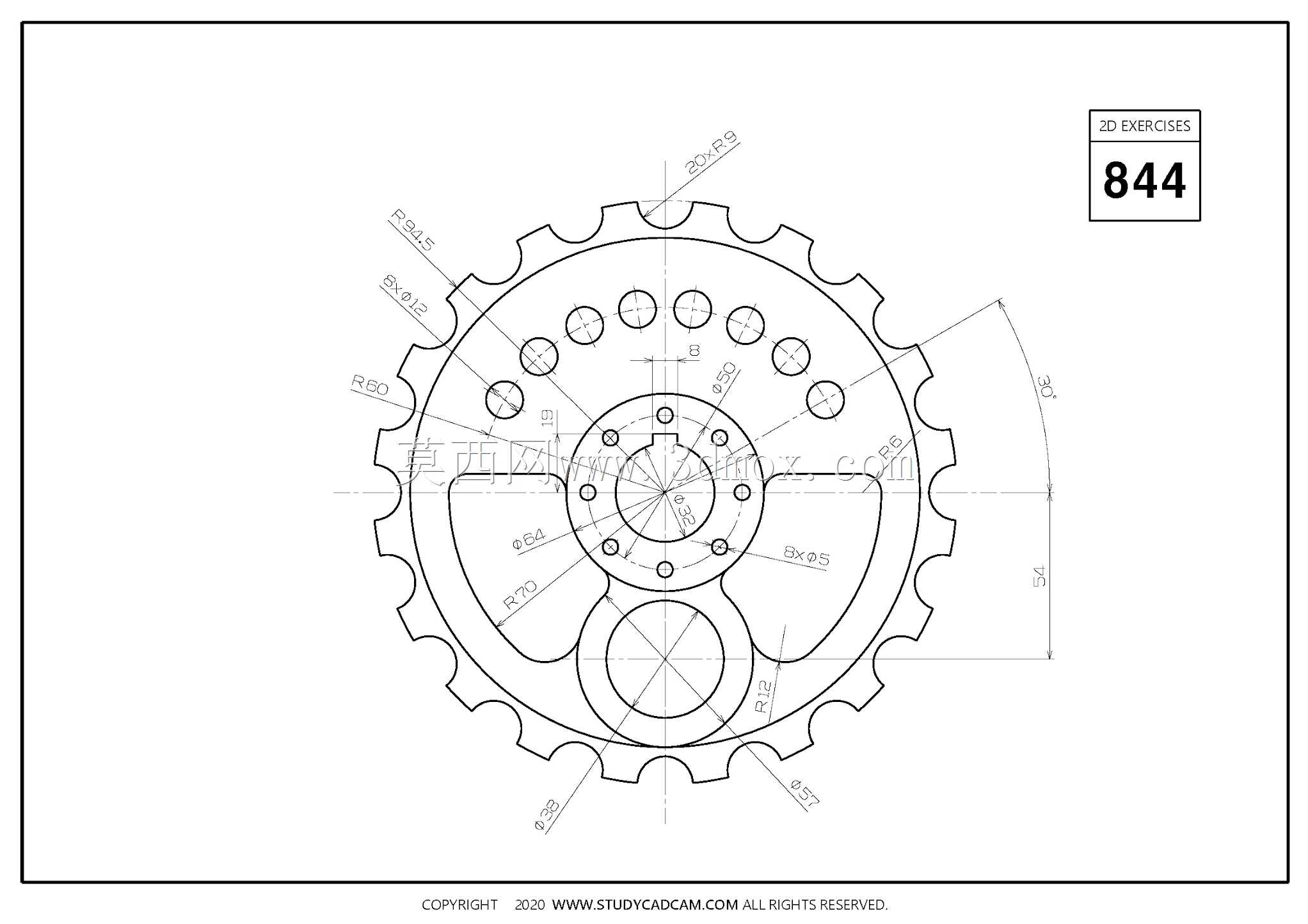

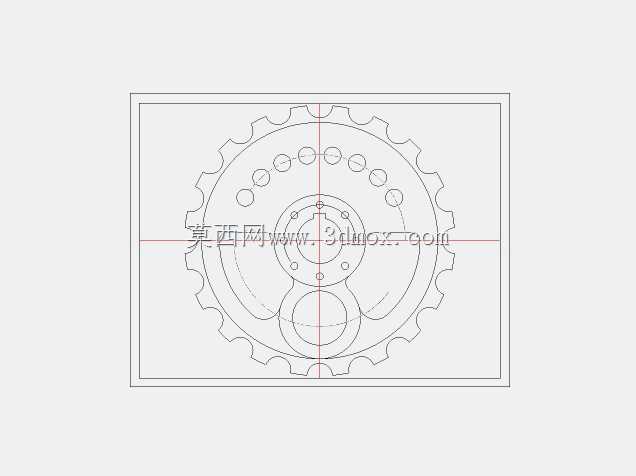

　　盘体内部采用多层同心圆结构建立基准。直径64毫米和32毫米的同心圆分别对应较大轮毂区域与中心安装区域，这种层次关系反映了链轮从外缘受载到中心轴孔传力的路径：链齿啮合产生的径向力和圆周力经轮缘、辐板传递至轮毂，再通过键连接或紧固件传给轴。轮毂直径不能无限制缩小，否则轴孔侧壁厚度不足，拧紧或承受冲击载荷时容易出现局部压陷；辐板也不宜过薄，因为链传动在启动、反转和急停工况下会产生明显脉动载荷。模型中保留这些环形边界，有利于工程人员在后续细化时快速确定车削毛坯、镗孔余量和腹板厚度。

　　中心区域的几何处理体现了安装功能与轻量化之间的平衡。从中心向上绘制19毫米垂直线段，并在中部保留8毫米开口，即开口两侧各约4毫米，再与另一侧线段相连，形成用于装配定位或避让连接件的槽口特征。这类特征在真实机床链轮中常用于螺钉穿过、销钉定位或与配合件形成周向约束。槽口端部应设置圆弧过渡，避免热处理和交变载荷下在尖角处萌生裂纹。若该链轮通过螺栓固定在轴端法兰上，孔位中心圆直径、孔数和孔径必须与配对法兰一致；若采用键连接，则还需补充键槽宽度、深度和轴向定位台阶，三维装配中才能反映真实约束。

　　辐板上的小孔采用阵列方式布置，其中一组8×5毫米小孔围绕中心按极轴阵列生成，另一组8×12毫米孔在约120度范围内分布，另外还有20×9毫米长圆形孔用于更大范围的减重或观察。孔系设计并非随意挖孔：靠近轮毂的小孔可减轻质量、便于握持和吊装，也可为润滑油路、检修工具提供空间；外圈均布孔则需兼顾齿根强度，孔边到齿根圆的距离不能过小。长圆孔方向最好沿径向或按受力路径布置，使腹板截面变化连续，避免在链条拉力作用下形成薄弱带。建模时先从中心向外绘制径向线段，再旋转30度确定阵列起始角，能够保证孔位相对于齿形具有确定相位，这对数控加工划线和检验都很重要。

　　在CA6140车床场景中，这类链轮通常工作在封闭箱体或半封闭护罩内，转速不极高，但环境中可能存在切削液雾气、润滑油和金属粉尘。链传动的优势在于对中心距变化适应性强、安装精度要求低于齿轮传动，并且在低速大扭矩情况下具有较好的缓冲能力；缺点是瞬时链速波动、磨损后节距增大以及需要定期张紧。因此链轮设计要与链条寿命、护罩空间和张紧轮位置联动考虑。若链轮齿面淬火硬化，齿沟区域耐磨性会提高，但建模阶段仍应保留均匀的齿面余量，便于后续制定热处理和机加工工艺。

　　从安装边界看，最大外圆半径94.5毫米意味着直径方向约189毫米，箱体内部必须为链条啮合高度、齿顶与护罩间隙、链条上下边摆动留出空间。链轮两侧面与箱体壁、轴套、挡圈之间应保留轴向间隙；中心轮毂长度则要与轴端配合长度匹配，过长会造成装配干涉，过短会使紧固件夹持不稳。链条包绕链轮的齿数不宜过少，通常应保证合理包角，否则啮合齿数不足会加速个别齿沟磨损。张紧侧和松边方向也要在总装图中明确，松边布置在下方或设置张紧轮时，更有利于链条与齿槽稳定贴合。

　　建模过程中，多余辅助线应在特征完成后清理，保留齿廓、孔系、轮毂和槽口等真实实体边界。对结构工程师而言，该模型可用于检查链轮与轴、键、挡圈、螺栓及链条的装配关系；对加工人员而言，外圆、内孔、端面和齿形可形成清晰的车削、铣削或插削工序依据；对设备维修人员而言，孔位相位和轮毂尺寸则有助于判断备件替换可行性。循环链轮的价值正体现在这些细节上：它不是独立展示的盘状造型，而是车床进给传动系统中连接动力、轴系和链条的可靠环节。
