商用立式电热保温汤桶结构设计

　　这款立式保温汤桶的三维结构，是针对餐饮门店明档、自助取餐区、企事业单位食堂的热汤、热饮恒温存放场景设计的，日常使用中可承载骨汤、粥品、凉茶、热豆浆等不同温度的液态餐食，替代传统敞口保温桶的外露式存放缺陷，减少餐食暴露带来的落尘、温度流失过快问题。从结构布局来看，整体采用立式窄体设计，主体储液腔为切角长方体结构，相比同容积的圆柱形桶身，能够更好贴合墙面或餐台边角摆放，充分利用餐饮操作区的边角闲置空间，避免圆弧桶身摆放时出现的缝隙积灰问题；顶部搭配圆弧拱型密封盖，盖体边缘做外翻扣合结构，与桶身上沿的内凹台阶配合，闭合后可减少蒸汽外泄，同时盖顶设置一体化提手，无需额外加装塑料防烫配件，避免长期高温环境下配件老化脱落的问题。

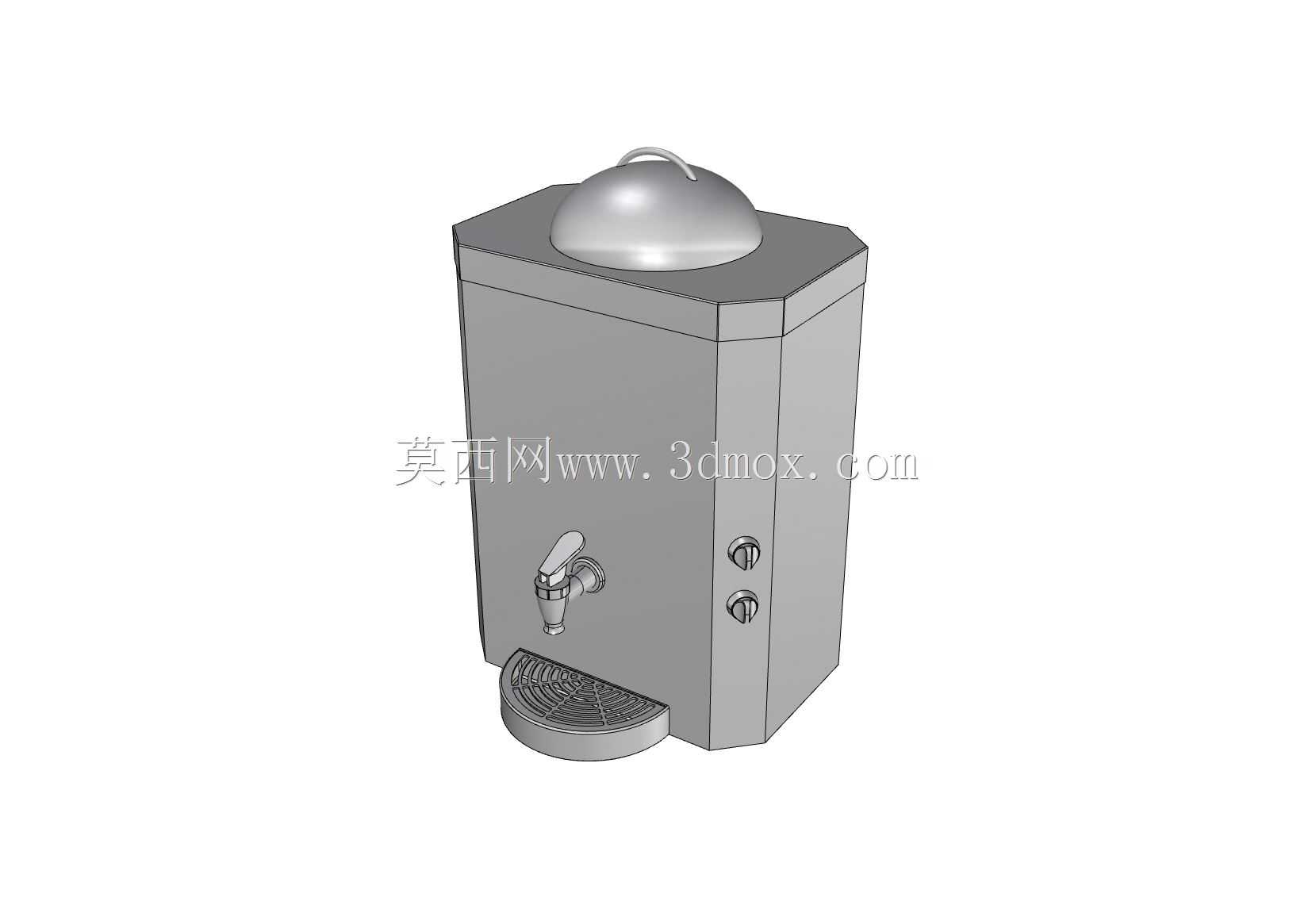

　　桶身正面靠下位置安装按压式出水龙头，龙头出水端距离桶身底部预留足够高度，可适配常规口径的汤碗、水杯接取，无需额外垫高容器；龙头正下方设置可拆卸式圆弧接水盘，接水盘表面做密布沥水孔，接取过程中滴落的残液可直接汇入盘内，避免污染餐台台面，接水盘与桶身采用卡扣式连接，日常清洁时可直接取下倾倒清洗，无需拆卸额外固件。桶身侧面设置两组调节旋钮，分别对应温度调节与电源开关功能，旋钮位置距离操作台面高度符合人体站立操作的手臂抬起高度，无需弯腰或抬手过高即可完成参数调节，旋钮周边做凹陷式防水台，清洁桶身时擦拭的水渍不会顺着旋钮缝隙渗入内部电控腔。

　　从建模的结构细节来看，桶身内壁采用一体化拉伸成型结构，无拼接焊缝，避免长期盛装液体出现焊缝藏污、锈蚀渗漏的问题；外壁与内胆之间预留均匀的保温层填充空间，建模时已预留保温材料的装配公差，不会出现保温层挤压变形导致局部保温效果不均的问题。桶身底部做内收式支撑脚，四个支撑点均匀分布在桶身底部四角，将桶身主体抬离台面10mm左右，避免桶身底部直接与餐台接触，减少台面冷凝水对桶底的锈蚀影响，同时抬升的空间也方便日常清理桶底下方的台面卫生，无清洁死角。

　　在安装边界的尺寸设定上，这款汤桶的整体宽度控制在400mm以内，深度350mm，整体高度不含盖体为550mm，加上盖体总高度为620mm，常规餐饮操作台面的预留空位均可放置，无需对现有餐台进行开孔或改造；桶身背部预留电源线出线口，出线口位置距离桶身底部120mm，可适配墙面插座或台面下的地插接线，接线后电源线可顺着桶身背部与墙面的缝隙排布，不会外露在操作区影响通行或清洁。结构设计时已考虑日常维护的便利性，桶身侧盖采用螺丝固定，拆卸后可直接接触内部加热管与温控组件，更换配件时无需整体拆解桶身，减少售后维护的拆装工作量；出水龙头采用标准通用螺纹接口与内胆连接，龙头出现故障时可直接更换同规格通用配件，无需定制专用连接件，降低设备后期的使用维护成本。

　　针对餐饮场景的使用特性，建模时所有与餐食接触的结构件均做圆角过渡处理，无尖锐直角，避免清洁时划伤操作人员，同时也减少直角位置的餐食残留堆积；桶身的切角位置做15mm的圆弧过渡，避免人员过往时磕碰棱角造成损伤。盖体与桶身的配合位置预留蒸汽导流槽，蒸汽凝结的水珠可顺着导流槽回流到桶内，不会顺着桶身外壁流到台面上，保持操作区域的干燥整洁。接水盘的容量设定为500ml，可容纳高峰时段接取过程中滴落的残液，无需频繁倾倒清理，降低操作人员的工作频次。
