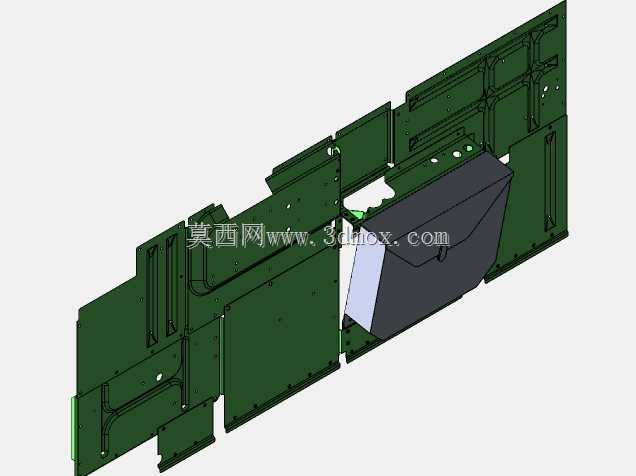

P-47D拉泽巴克战机L.H面板组件结构

　　在航空装备结构设计领域，战机机身侧部面板组件是兼顾气动外形维持、内部设备防护、维护检修可达性的核心结构单元，本次呈现的P-47D拉泽巴克左侧水平面板组件，完整还原了二战经典活塞式战机对应区段的结构设计细节，可作为航空史研究、复古航模制作、战机结构教学场景下的核心结构参考。从实际装机用途来看，该段面板处于战机机身中段左侧水平位置，外侧直接参与构成机身气动外轮廓，需要在高速飞行过程中承受迎面气流的冲刷与局部气动载荷，同时为内侧布置的航电设备、燃油管路、操纵索具提供封闭的安装空间，避免飞行过程中气流倒灌、异物侵入影响机载系统正常工作，面板上预留的多处开孔与缺口，分别对应检修口盖、设备伸出位、管路穿装位的布局需求，无需在装机时二次切割加工，

　　大幅缩短总装阶段的结构适配周期。从设计思路层面拆解，该组件采用分段式钣金拼接结构，而非整体成型设计，核心考量是战机战损后的快速维修需求——实战中机身侧部面板是容易被防空火力、敌机弹药破片击中的部位，分段结构可以单独更换受损的单块面板，无需整体拆解整段机身蒙皮，大幅降低前线机场的维修难度与备件储备压力；每块分面板的边缘都设计有均匀分布的连接孔位，可通过铆钉与机身内部的纵向长桁、横向隔框形成稳固连接，连接孔的间距严格遵循航空钣金结构的载荷分布规律，在气动载荷集中的面板边缘区域孔位间距更小，在载荷相对平缓的面板中部区域适当放大孔距，在保证连接强度的前提下尽可能减少钻孔加工量与铆钉使用数量，控制整体结构重量。从外形尺寸与安装边界来看，

　　该面板组件的所有外形尺寸均以英寸为单位标注，完全匹配P-47D拉泽巴克战机的原始设计尺寸规范，整体沿机身纵向呈贴合机身曲率的弧面形态，横向宽度覆盖机身左侧从背部纵梁到腹部桁条的完整区段，纵向长度对应机身中段从座舱后段到机翼前缘的对应区间，安装时需要与相邻的前序面板、后序面板、背部蒙皮、腹部蒙皮形成严丝合缝的对接，对接阶差控制在0.02英寸以内，避免破坏机身整体气动连续性，增大飞行阻力；面板内侧设计有多处冲压成型的加强筋结构，这些加强筋沿气动载荷的传递方向布置，在不额外增加面板板材厚度的前提下，将整块面板的结构刚度提升40%以上，避免高速飞行过程中面板发生鼓胀、震颤等影响飞行安全的形变。细节设计上，

　　面板上预留的不规则缺口对应机载附件的安装避让需求，缺口边缘都设计有翻边结构，一方面提升缺口位置的结构强度，避免应力集中导致的裂纹扩展，另一方面可以为后续安装的附件提供连接定位基准，减少安装时的对位调整工作量；部分面板区域设计有可拆卸的口盖结构，日常维护时无需拆解整块面板，只需打开对应位置的口盖即可完成内部设备的检查、调试与更换，大幅提升地面维护效率。对于三维建模从业者而言，该模型完整还原了航空钣金组件的拼接逻辑、孔位分布规律、加强结构设计思路，可作为复古航空装备结构设计的参考样本，也可用于航模设计时的结构等比例缩放参考，帮助设计者理解二战活塞式战机的机身结构设计逻辑，掌握航空钣金结构的载荷传递路径设计、安装边界预留、维修性设计的核心要点，避免在同类结构设计中出现强度不足、安装干涉、维护性差等常见工程问题。
