RC版C17运输机多视图结构设计方案

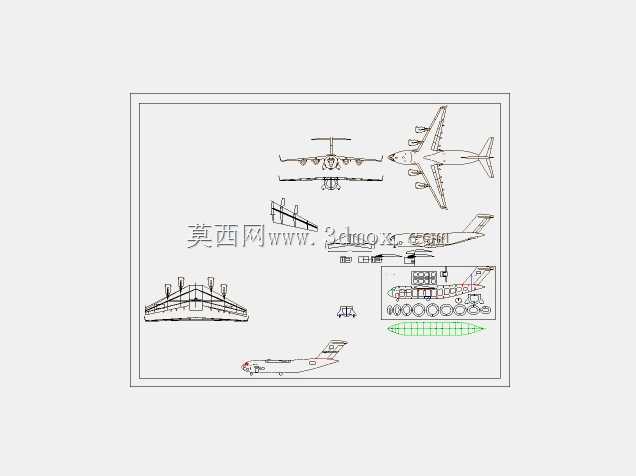

　　这套C17运输机的RC改型结构设计，核心面向固定翼航模研发、航空科普教具制作以及小型无人运输平台验证场景，区别于真机的大尺寸重载定位，该设计在保留原机气动布局特征的基础上，针对遥控模型的飞行特性、装配便捷性做了全链路的结构适配。从多视图的结构表达可以看到，设计阶段首先还原了C17原机的上单翼、T型尾翼、四发吊舱、尾部货舱跳板的核心外形特征，同时针对RC模型的动力安装、舵面偏转、重心配平需求做了结构优化：机翼部分保留了原机的翼型剖面与后掠角参数，在翼根位置设计了快拆对接结构，方便运输收纳，同时预留了舵机安装槽与走线通道，襟翼、副翼的偏转边界做了限位设计，避免大舵量飞行时出现舵面卡滞；机身部分采用分段式结构设计，

　　机头段预留了电池舱与接收机安装位，重心位置严格匹配原机的气动焦点，保证飞行时的纵向稳定性，机身中段做了轻量化的筋条加强，在控制整体重量的同时保证结构刚度，避免飞行中出现机身形变影响气动效率，尾部保留了原机的货舱跳板结构，可实现小型载荷的空投功能拓展，尾翼部分的平尾、垂尾均做了快拆设计，垂尾根部预留了航向舵机的安装空间，平尾的升降舵偏转角度根据RC模型的低速飞行特性做了适配调整，相比真机的舵量范围做了适度放大，提升低速飞行时的操纵响应灵敏度。起落架部分采用前三点式布局，前起落架设计了转向联动结构，配合方向舵通道实现地面滑行的转向控制，主起落架做了避震结构设计，缓冲降落时的冲击载荷，四个发动机吊舱位置预留了螺旋桨动力系统的安装位，

　　可根据模型的起飞重量选配对应规格的动力套装，吊舱外形严格还原原机的整流造型，减少飞行时的寄生阻力。从外形尺寸的边界设计来看，该RC模型的翼展、机身长度比例严格匹配真机的长宽比参数，各部件的安装公差控制在0.2mm以内，保证装配后各气动面的贴合度，避免出现多余的气流干扰；机身内部的设备安装位做了通用化设计，可适配市面上主流的航模电调、电池、接收机规格，不需要额外做结构修改即可完成设备装配。在实际应用场景中，这套结构既可以作为航模爱好者制作像真机的加工参考，也可以作为航空教学中讲解运输机气动布局、飞控原理的实体教具，部分结构预留的拓展位还可以加装小型飞控系统、航拍载荷，拓展为小型无人验证平台，完成短距离的物资投送、低空航拍等任务。

　　设计过程中针对RC模型常见的炸机易损部位，比如机头、翼尖、起落架安装位做了局部加厚处理，同时这些部位均设计为可单独更换的模块化结构，出现损坏时不需要替换整个机身或机翼，降低后期的维护成本；机身表面的蒙皮定位线在视图中做了明确标注，方便后期做蒙皮覆盖时的对位，保证外观的像真度。从气动设计的细节来看，机翼的翼尖部分做了小翼结构还原，既提升了像真度，也能减少翼尖涡流带来的诱导阻力，提升模型的滑翔性能，延长飞行时间；机身尾部的货舱跳板做了可动结构设计，闭合时与机身尾部型面完全贴合，不会产生额外的气流干扰，开启时可通过舵机控制联动，实现飞行过程中的舱门开闭与载荷投放。整套设计的结构拆分逻辑充分考虑了普通加工条件下的制作可行性，所有部件的曲面造型均做了适度简化，既保留原机的外形识别度，也能通过激光切割、3D打印等常规加工方式完成制作，不需要特殊的加工设备即可完成整机的装配调试。
