P-47D战机刹车踏板结构三维数模

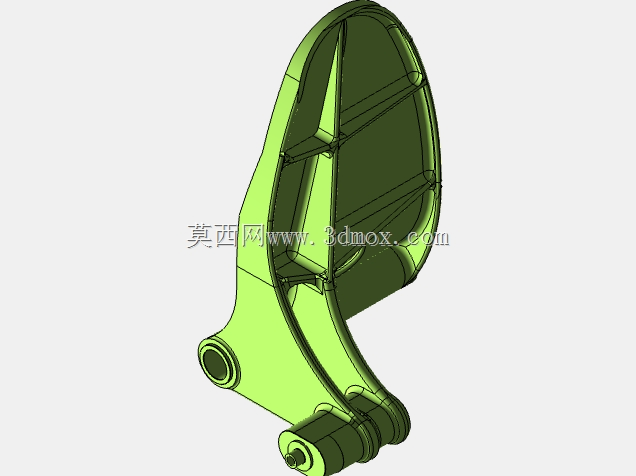

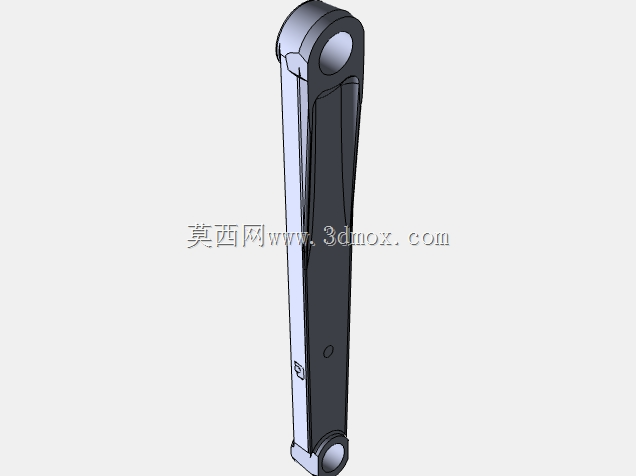

　　该构件为单发螺旋桨战机脚操纵系统的核心承力部件，直接关联飞行过程中的减速制动与地面滑行阶段的方向控制逻辑，在战机起降、地面滑跑、空中战术机动减速等场景下承担飞行员脚蹬力的传递与转化作用。从结构布局来看，整体采用变截面曲面承力构型，主体轮廓贴合战机座舱下部的安装空间边界，踏板踩踏面做了内凹曲面设计，匹配飞行员穿戴飞行靴时的脚部贴合弧度，避免大过载机动下脚面滑脱，同时曲面内侧布置的纵向加强筋沿力的传递路径排布，从踩踏面一直延伸至下部的铰接安装座，在控制整体重量的前提下最大化提升结构刚度，避免高频脚蹬操作下出现结构形变导致的操纵滞后。

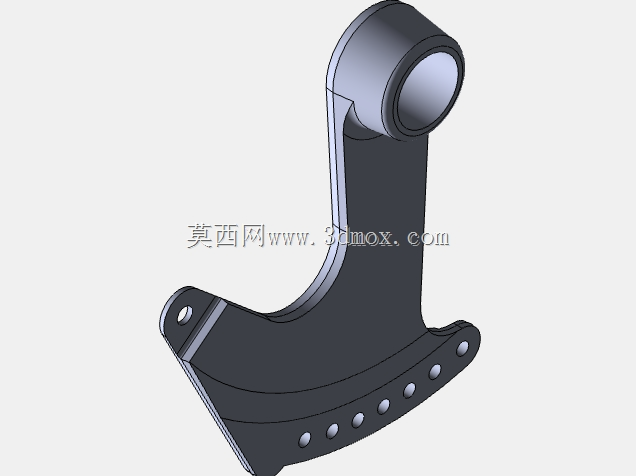

　　下部的双同轴铰接孔是整个部件的安装基准，孔位同轴度公差控制在0.02mm以内，匹配战机操纵系统的铰接销轴，保证踏板绕轴转动时无卡滞、无旷量，铰接座旁的限位凸台对应踏板的最大行程边界，限制踩踏行程在设计允许的15度转角范围内，防止过度踩踏导致制动机构过载损坏。构件侧面的减重槽并非随意开设，所有槽位都经过受力路径优化，避开主承力筋条的传力路线，在不降低结构强度的前提下将构件整体重量控制在航空件允许的重量阈值内，适配战机对部件重量的严苛要求。

　　从实际使用场景出发，该踏板的操纵力反馈曲线经过匹配设计，飞行员施加不同大小的脚蹬力时，通过铰接端的联动机构传递至刹车系统的作动筒，实现制动力度的线性可调，满足地面滑跑时轻踩减速、重踩制动的不同操作需求，同时在空战机动需要配合方向舵操作时，踏板的左右踩踏行程差可同步传递至方向舵操纵回路，实现航向的精细调整。设计过程中充分考虑了座舱内的安装干涉问题，构件外侧的曲面轮廓完全避让座舱内的相邻管路、操纵连杆以及座舱壁板结构，安装时仅需将铰接孔对准操纵基座的销轴位，插入锁止销即可完成固定，无需额外调整安装间隙，维护时可直接拆卸更换，适配战机野外快速维护的需求。

　　构件表面的过渡圆角全部做了R2以上的圆滑处理，避免应力集中，在反复承受飞行员脚蹬交变载荷的工况下，不会出现应力开裂问题，铰接孔内壁预设了衬套安装位，可镶嵌耐磨铜衬套降低铰接转动时的磨损量，延长部件的全生命周期使用寿命，无需频繁更换构件即可通过更换衬套恢复铰接配合精度。
