立式转盘式多工位包装作业设备结构

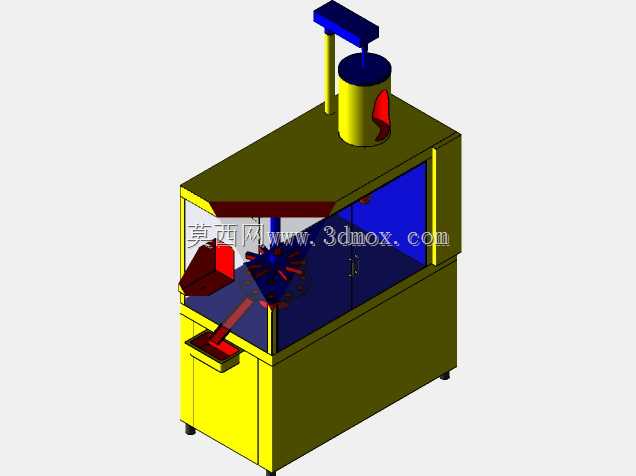

　　这套包装作业设备的三维结构，面向中小规格盒装、袋装物料的连续包装工序设计，常见应用在食品加工、日化用品、小五金配件的生产末端包装环节，适配生产线末端的单工位上料、多工序包装、成品输出的连贯作业需求，可直接对接前段物料输送线，无需额外增设中转接驳台，能减少车间内物料周转的人力投入。从结构布局来看，设备采用下柜上作业区的分层设计，下部柜体采用方钢焊接框架搭配薄钢板蒙皮的结构，内部预留了电气元件安装位、气动管路排布空间，柜体底部设置可调式支撑脚，可在不平整的车间地面调整设备水平度，避免转盘运转时出现偏载抖动。上部作业区采用半封闭防护结构，正面设置透明可视防护门，既可以观察内部包装工位的运转状态，也能防止包装过程中物料碎屑飞溅、

　　操作人员误触运转部件，符合车间设备的安全防护要求。设备顶部设置的立式储料与计量单元，采用圆柱筒体结构，可暂存待包装的散料或者包装辅材，筒体侧面开设的检修口可快速清理内部残留物料，避免不同批次物料交叉污染。核心作业部件采用多工位转盘结构，转盘周向均匀分布多个工装定位位，可依次完成物料取放、包装袋/盒撑开、物料装填、封口压合、成品导出的工序，转盘采用间歇式分度运转，每个工位停留时间可根据实际包装工序的时长调整，适配不同包装速度的生产线需求。从安装边界来看，设备整体占地尺寸适配常规车间的通道预留要求，左右两侧无需预留过大的检修空间，正面预留1.2米以上的操作空间即可满足日常上料、参数调整、故障排查的需求，

　　设备顶部的计量单元最高处距离地面的高度，适配常规车间的层高要求，无需额外抬高车间吊顶或者改造安装场地。设备的出料端设置倾斜导料槽，包装完成的成品可顺着导料槽直接滑入成品收集箱或者对接后端的成品输送线，导料槽表面做光滑处理，避免刮花成品包装表面。在设计思路上，这套结构优先考虑了车间实际使用的维护便捷性，所有易损部件均采用快拆式安装结构，比如封口工位的压合模块、转盘上的定位工装，都可以在不拆解主体框架的情况下快速更换，减少设备停机维护的时间。设备的管路和线路均沿着柜体框架的内侧排布，外部设置可拆卸的线槽盖板，日常排查线路故障时只需拆开对应位置的盖板即可，无需大面积拆解设备外罩。从功能适配性来看，这套结构可通过更换转盘上的定位工装，

　　适配不同尺寸规格的包装盒、包装袋，无需改动主体框架结构，能满足多品种小批量的生产包装需求，对于经常切换生产品种的中小加工车间来说，可减少设备重复投入的成本。设备的运转驱动采用分体式布局，转盘驱动单元安装在下部柜体内部，与上部作业区隔离，避免包装过程中产生的粉尘、碎屑落入驱动部件内部，延长驱动组件的使用寿命。顶部的计量单元采用独立驱动控制，可根据不同物料的装填量调整计量参数，与转盘的分度运转信号联动，确保每个工位的装填量精准，减少物料浪费。
