金属板卷纵向切割后自动捆扎设备结构

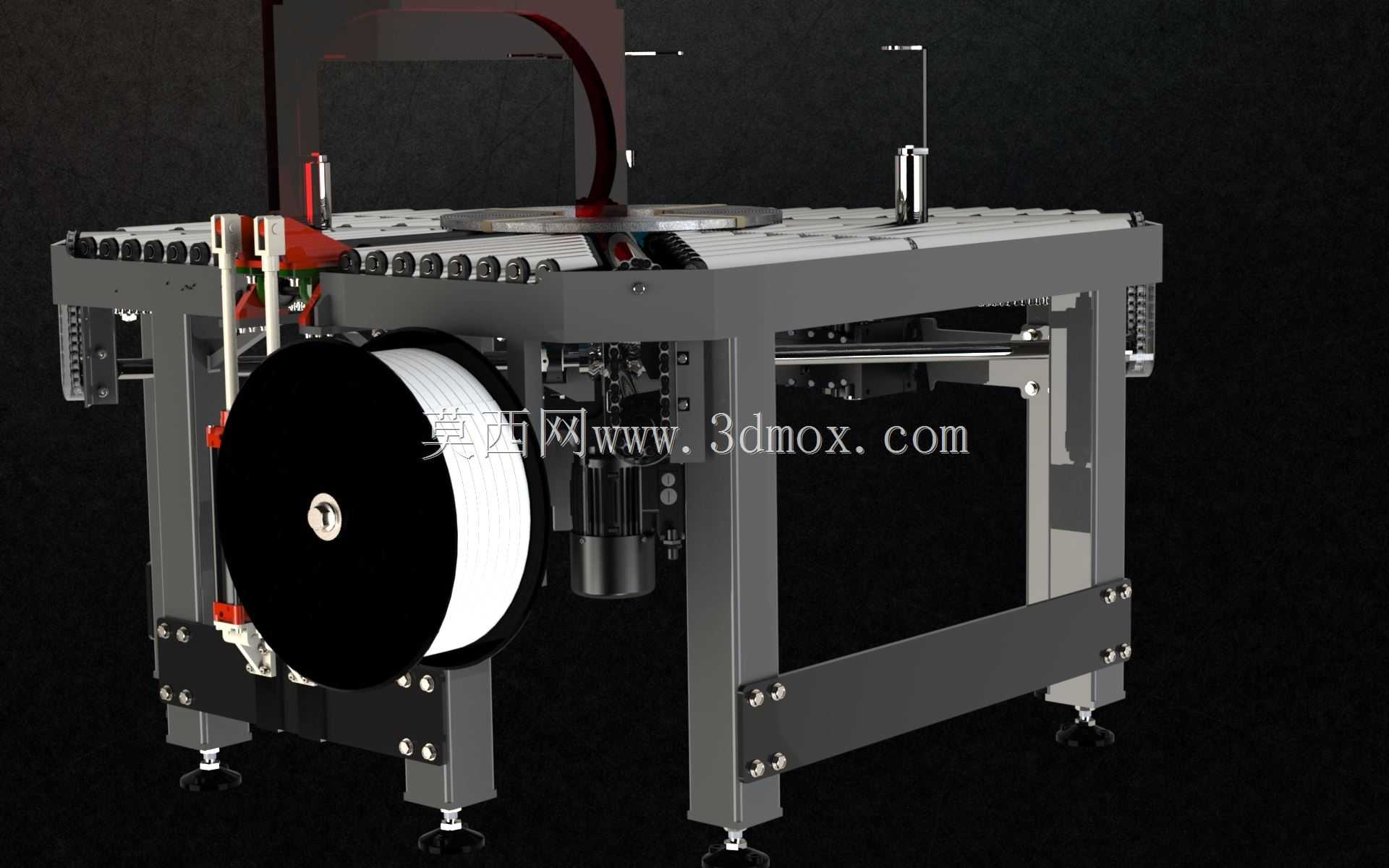

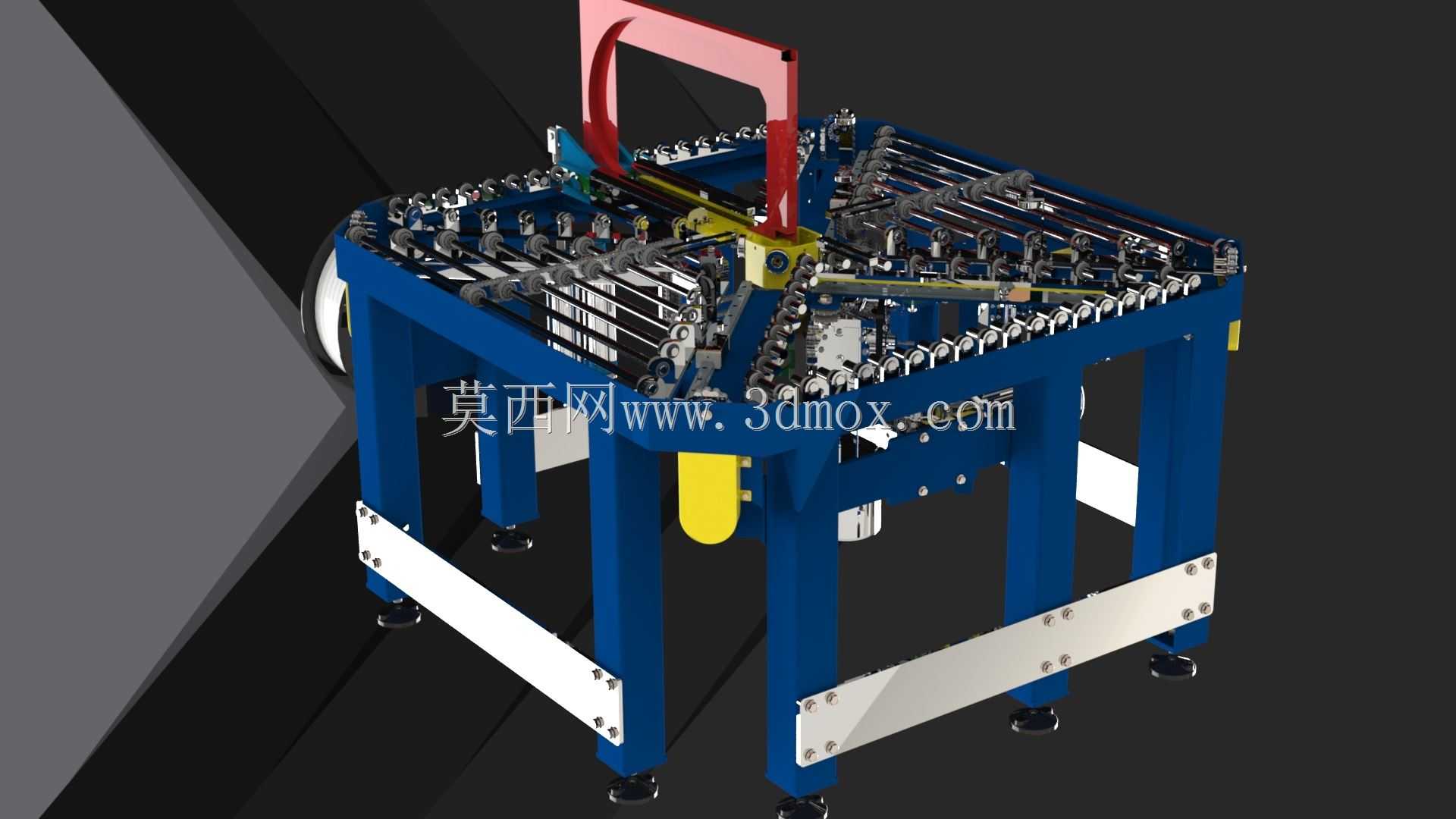

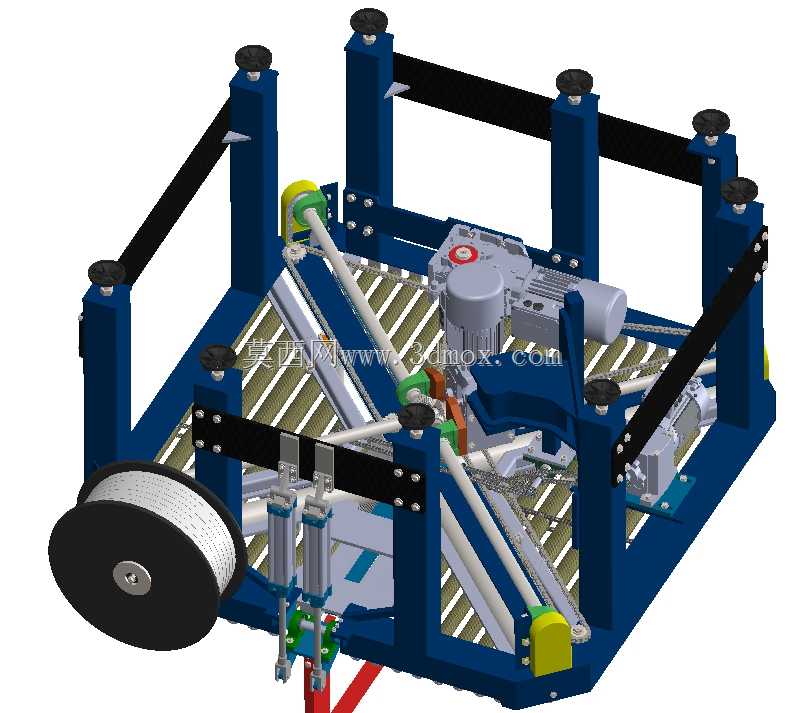

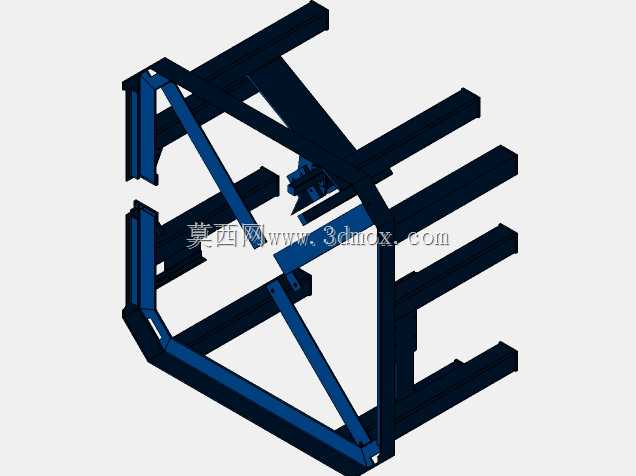

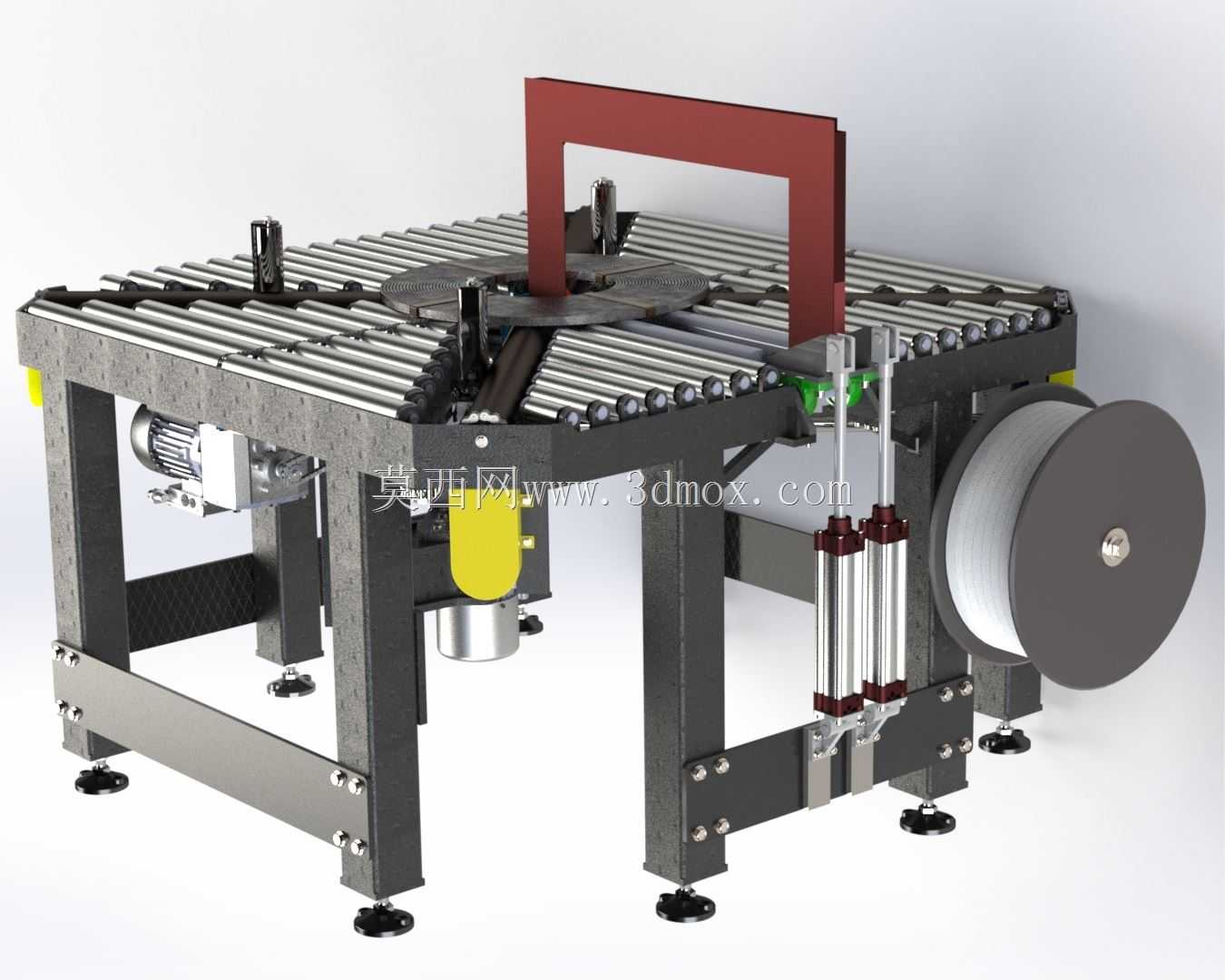

　　在金属卷材深加工的连续生产产线中，纵向分切工序完成后，定尺裁切的金属板卷需要完成规整捆扎才能转入仓储或下游冲压、钣金工序，以往该环节多采用人工配合简易捆扎工具作业，不仅捆扎松紧度一致性差，作业过程中板料边缘的毛刺还容易造成操作人员划伤，同时人工转运堆叠的效率也难以匹配高速纵剪线的出料节拍，这款自动捆扎设备就是针对该场景的痛点完成结构设计的。整套设备的布局完全贴合纵剪线的出料端安装边界设计，进料侧对接纵剪设备的出料输送辊道，不需要对现有产线的地基做大规模改动，设备主体的机架采用型钢焊接后整体去应力处理，所有安装面经过铣削加工保证形位公差，长时间运行不会出现结构变形导致的对位偏差。设备的核心作业流程围绕板卷的接料、规整、捆扎、

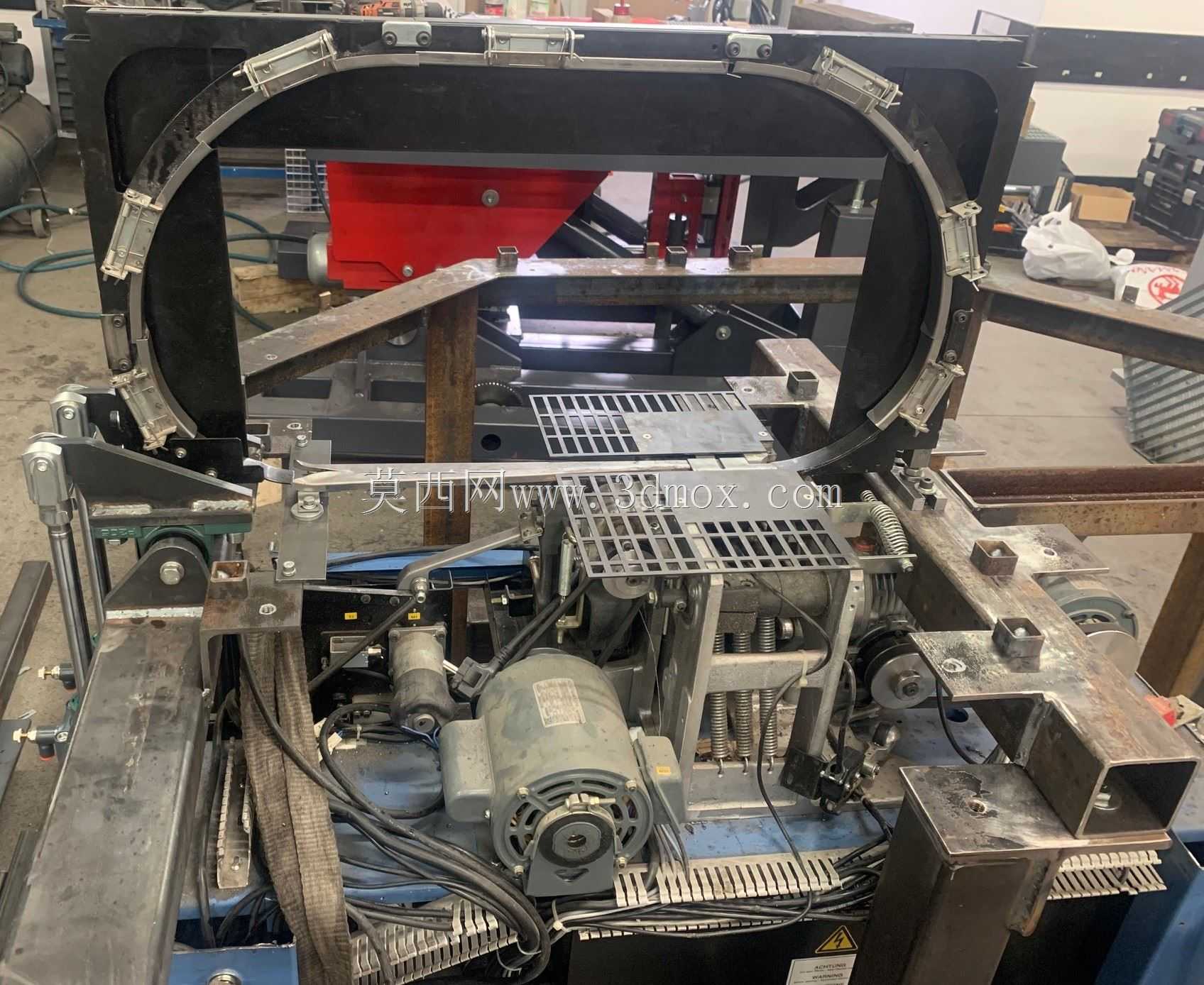

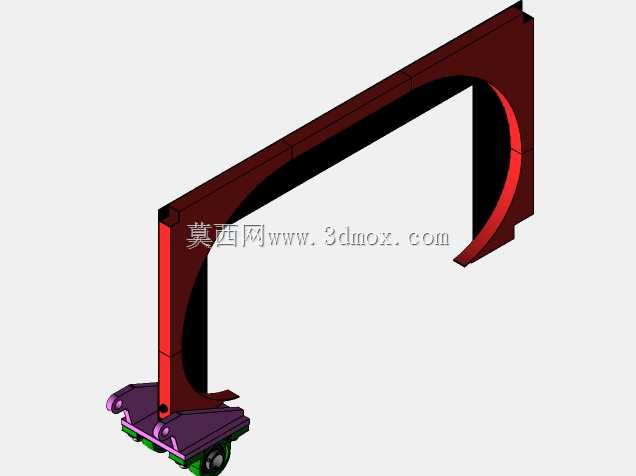

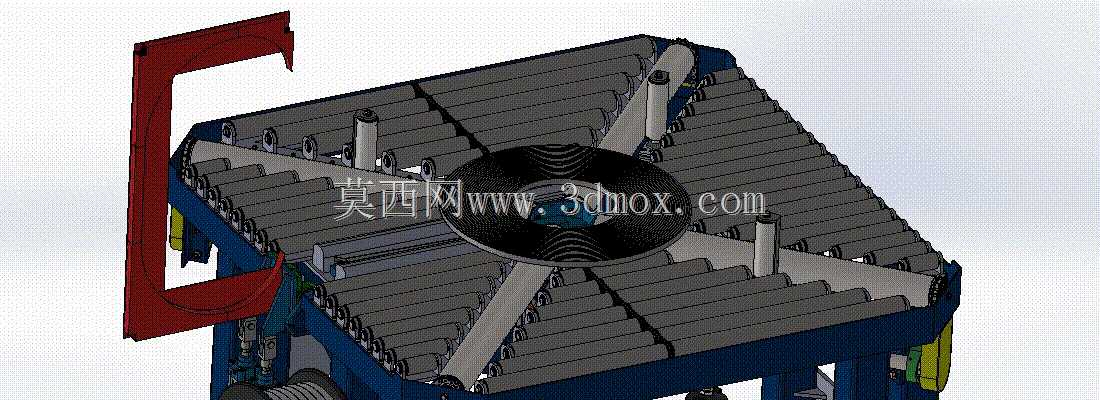

　　出料四个环节展开，接料位置配置的真空取件组件采用多点分布式真空吸盘布局，吸盘的选型根据常见金属板的厚度、重量做了适配，薄料采用大直径软质硅胶吸盘避免板面产生压痕，厚料配置带硬质骨架的吸盘提升吸附力，取件组件的移动采用线性导轨配合伺服传动，移动路径的点位可以根据板卷的尺寸规格做参数化调整，不需要更换机械结构就能适配不同幅宽、不同卷径的金属板捆扎需求。板卷转移到捆扎工位后，工位两侧的规整推板会同步动作，将堆叠的板料侧边对齐，推板的驱动端配置了压力检测组件，推压到位后自动停止进给，避免压力过大造成板料边缘变形，规整完成后捆扎机头会沿着预设轨道移动，完成多道捆扎带的送带、拉紧、熔接、切带动作，捆扎带的张紧力可以根据板料的材质、厚度调整，

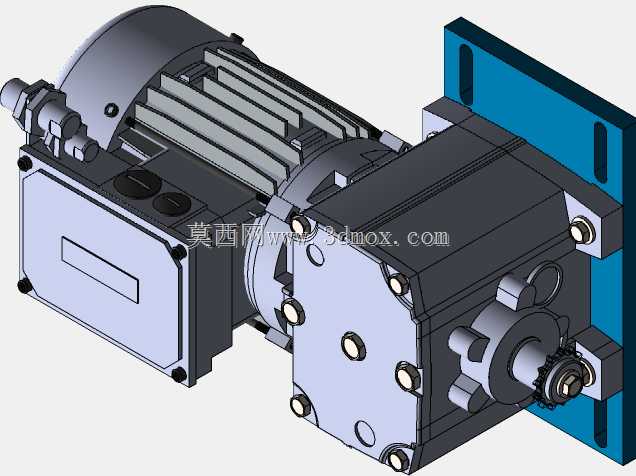

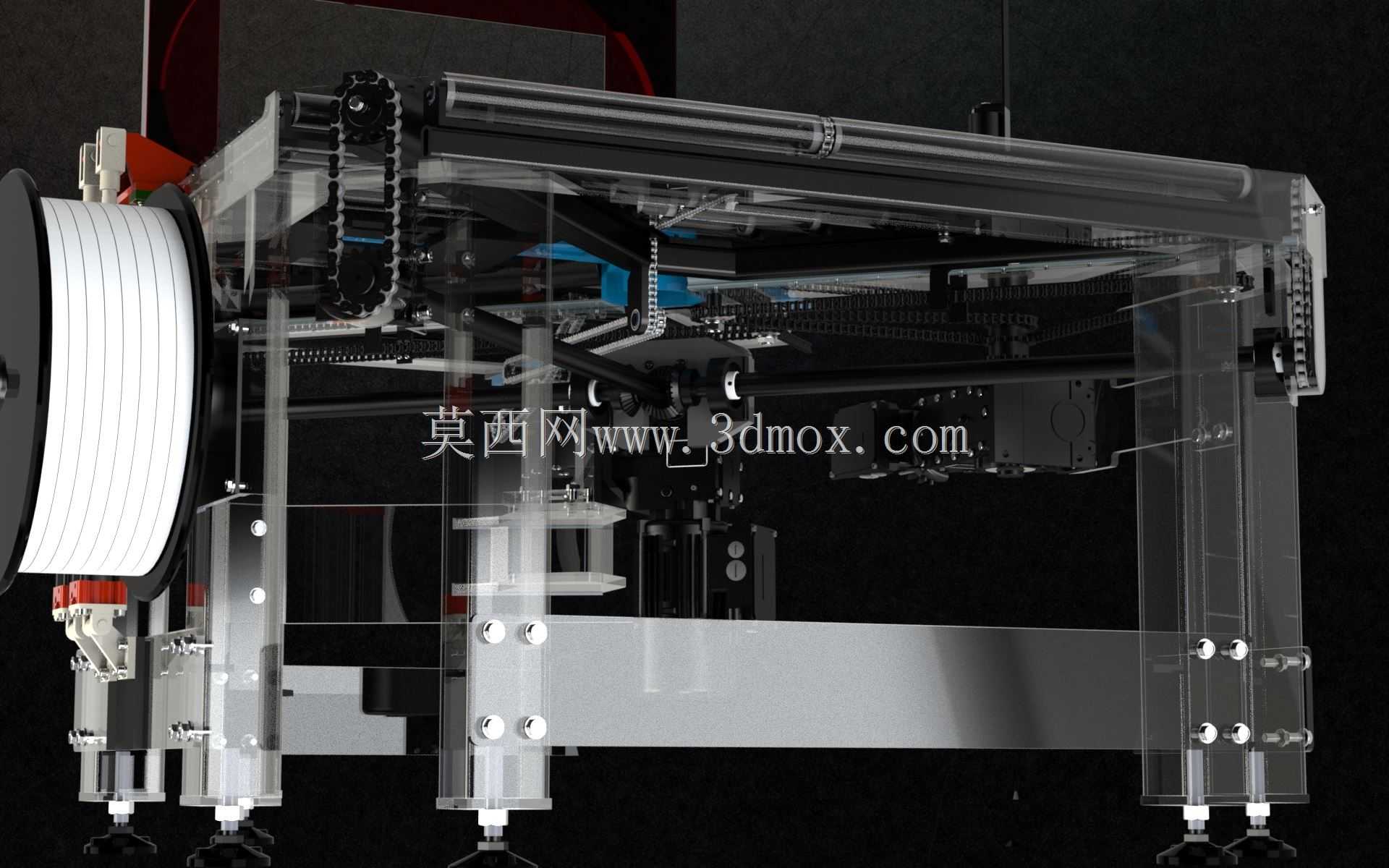

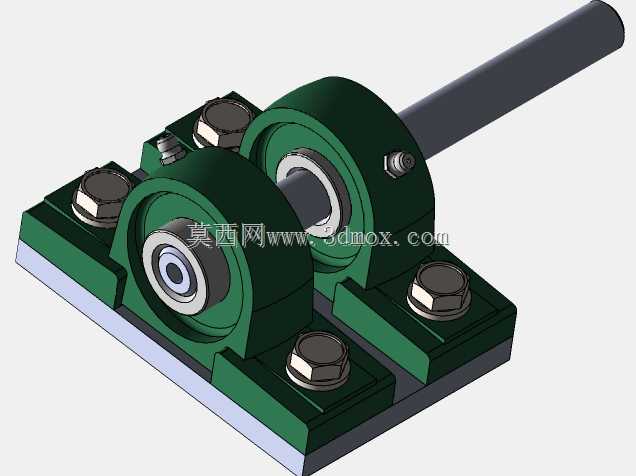

　　薄铝板、镀锌板等软质金属采用较低张紧力避免勒伤板边，厚钢板则可以调高张紧力保证捆扎后的板卷在转运过程中不会散垛。设备的出料端对接存储站的输送位，捆扎完成的板卷会被平稳转移到出料辊道上，整个作业流程不需要人工介入，和纵剪线的运行节拍完全匹配，单工位的作业效率可以覆盖每分钟10-15卷的出料速度，完全满足常规中小规格纵剪线的生产需求。从结构设计的细节来看，整套设备的传动组件都做了防护设计，齿轮、链条等传动部件全部安装在可拆卸的防护罩内部，既避免生产过程中的金属碎屑落入传动副造成磨损，也方便后期的维护保养；所有走线都采用拖链内置布局，设备运行过程中不会出现线缆拉扯、磨损的问题；轴承安装位都配置了密封件，适配金属加工车间多粉尘、

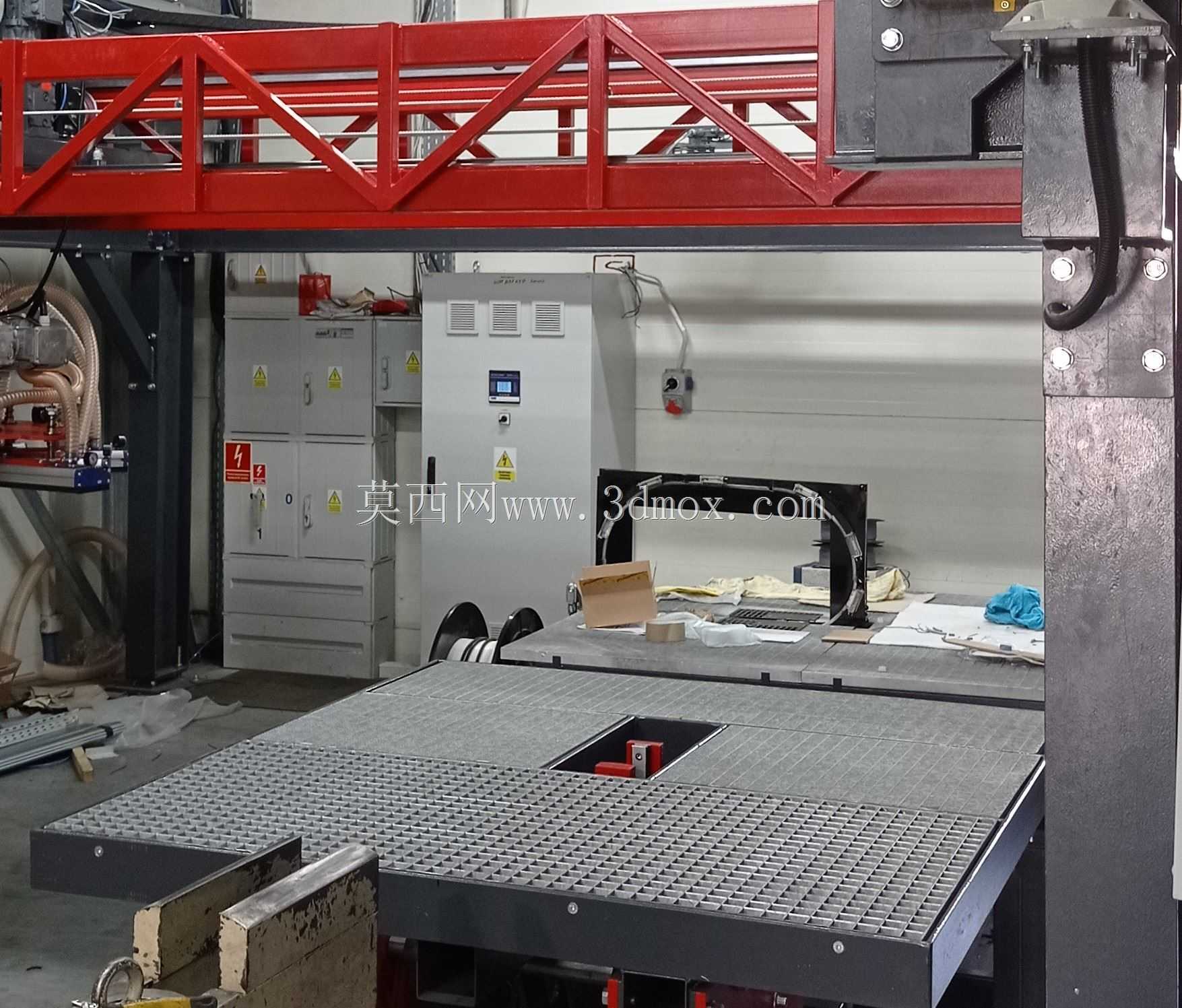

　　多切削液残留的作业环境，延长核心部件的使用寿命。设备的安装尺寸充分考虑了车间的通行与维护空间，主体宽度匹配常规纵剪线的出料幅宽，高度方向不超过车间常规的起重设备作业下限，后期维护时不需要额外拆除周边的产线部件就能完成易损件的更换。整套设备的结构拆分清晰，每个功能模块都采用独立的安装座固定在主机架上，后期如果需要拓展功能，比如增加自动贴标、重量检测等工位，只需要在主机架的预留安装位上加装对应模块即可，不需要对主体结构做大规模改动，适配不同产能、不同工艺需求的金属加工车间使用。在实际选型适配时，只需要根据自身产线的纵剪幅宽、常规加工的板厚范围、单垛捆扎的最大重量，对应调整真空吸盘的数量、捆扎机头的功率、传动组件的负载参数即可，不需要重新做整体的结构布局设计，能够大幅缩短产线升级的设计与安装周期。
