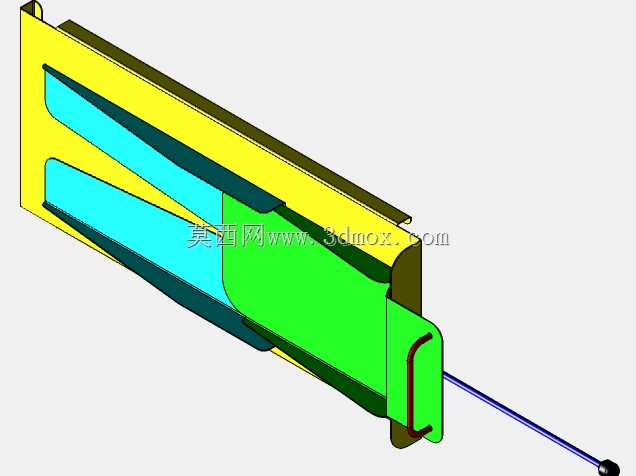

手动食品包装辅助工装夹具结构

　　这款手动包装辅助工装，主要面向小型食品加工门店、作坊式生产场景下的小批量肠类、基条类食品封装作业，适配直径32mm规格的肠衣、基条类产品的手动装袋辅助工序，解决纯手工装填时物料易弯折、装袋对位不准、包装膜易刮破的实操痛点。从结构设计来看，整体采用弯折成型的304不锈钢薄板作为主体承载结构，板材厚度控制在1.2mm，兼顾手持操作的轻量化需求与长期接触食品场景下的耐腐蚀、易清洁要求，整体外轮廓做了全圆角倒钝处理，没有尖锐棱角，避免操作过程中划伤操作人员手部或是划破食品包装薄膜。主体的导向槽采用三段式变径斜面设计，入口段做了大角度外扩喇叭口，方便操作人员快速将待包装的肠类、基条物料送入导向通道，中间段的斜面逐步收窄，

　　引导物料顺沿槽体滑入前端的出料导口，出料导口的尺寸刚好适配常规食品包装袋的开口宽度，不需要额外撑开袋口就能直接将导口伸入袋内，推送物料即可完成装填，大幅降低手动装袋的对位难度。导向槽的两侧设置了向上翻折的挡边，翻边高度为15mm，防止物料在推送过程中从导向槽侧面滑出，同时翻边的弯折处做了圆弧过渡，没有清洁死角，符合食品接触类工装的卫生设计要求。工装的手持部位设置在导向槽的尾端，采用内凹式握持结构，握持区域做了防滑压痕处理，操作人员单手握持时可以稳定控制工装的角度与位置，不需要额外加装手柄部件，减少整体结构的卫生死角。前端出料口的位置设置了一个U型的限位挡钩，挡钩的高度为8mm，当工装伸入包装袋时，挡钩可以挂住包装袋的袋口边缘，

　　防止推送物料时工装从袋口滑脱，同时可以控制工装伸入袋内的深度，避免工装戳破包装袋底部。从安装与使用边界来看，这款工装属于纯手动操作的辅助工具，不需要配套动力源或是安装固定，操作人员可以手持在任意操作台面上使用，整体长度控制在280mm，最大宽度为120mm，收纳时可以直接挂在墙面挂钩上，不占用操作台的储物空间。在实际使用场景中，这款工装可以适配单根长度在200mm以内、直径32mm以下的肠类产品、条状基料的装袋作业，相比纯手工装袋，物料装填的顺畅度提升明显，不会出现物料在袋口卡顿、弯折的情况，同时可以减少操作人员手部直接接触食品的频次，符合小型食品生产场景的卫生操作要求。结构设计上没有采用复杂的装配部件，整体为一体化弯折成型，

　　没有多余的连接螺丝或是拼接缝隙，日常清洁时可以直接用高压水冲洗，不会残留食品残渣，304不锈钢的材质也可以耐受常规的食品级消毒剂擦拭，不会出现锈蚀掉屑的问题。导向槽内部的斜面角度经过反复调试，设置为12度的倾斜角，物料依靠自身重力加上操作人员的轻微推送就可以顺畅滑出，不需要施加过大的推力，长时间操作也不会造成手部疲劳。两侧的挡边与导向槽底面的垂直度控制在90度±0.5度，保证物料滑动过程中不会出现卡滞，出料口的边缘做了0.5mm的圆弧卷边，完全消除锐边，避免划破薄款的食品真空包装袋。在小批量生产场景下，这款工装不需要配套任何自动化设备，单人即可操作，适合日产量在几百到几千份的小型生产单元使用，相比自动化包装设备，投入成本极低，且不需要复杂的调试与维护，操作人员拿到手即可快速上手使用，没有操作门槛。
