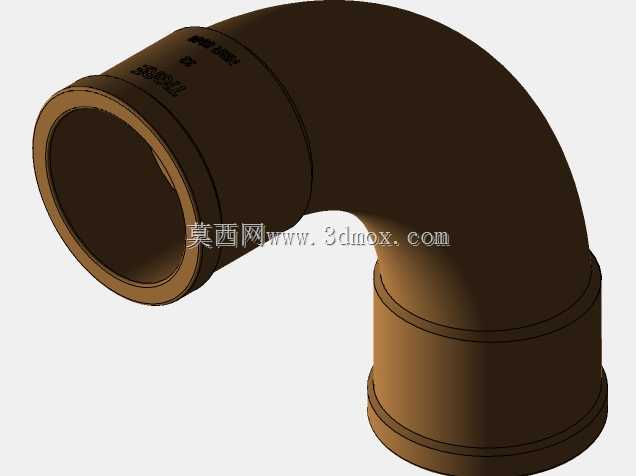

PVC90度承插式给排水弯头结构设计

　　在民用建筑给排水、市政低压输水、化工介质常温输送等管路系统中，90度弯头是改变管路走向最常用的连接件之一，这款聚氯乙烯材质的承插式弯头，主要针对小口径低压流体输送场景设计，适配常规硬聚氯乙烯管路的安装需求。从实际应用场景来看，这类弯头常见于室内冷水管路排布、阳台排水改向、小型灌溉支路转向、实验室常温废液管路等工况，相比金属弯头，PVC材质的耐腐蚀性更适配弱酸弱碱流体输送，同时自重更轻，安装时不需要重型工具辅助，单人即可完成承插对接作业。

　　从功能特性上看，这款弯头采用等径90度转向结构，两端承口的内径尺寸与同规格PVC管材外径做了公差匹配，承口内壁预留了粘接剂填充间隙，安装时在管材外壁和承口内壁均匀涂抹PVC专用粘接剂后插入承口，静置固化后即可形成密封的连接结构，不需要额外加装密封垫片，也不需要螺纹攻丝作业，大幅降低现场安装的工序复杂度。弯头的转弯处采用大圆弧过渡流道，相比直角转弯的结构，流体经过时的局部阻力系数更低，能减少管路系统的压力损失，降低输送过程中的能耗，同时避免直角处长期受流体冲刷出现的应力集中问题，延长管件的使用寿命。

　　设计过程中，首先要确定的是弯头的曲率半径，这款弯头采用1.5倍公称通径的弯曲半径，既不会因为曲率半径过小导致流阻陡增，也不会因为曲率半径过大造成安装空间的浪费，适配多数室内吊顶、墙面预埋的管路排布空间要求。承口部分设计了两道环形凸筋，一方面是增强承口部位的结构强度，避免管材插入时承口出现胀裂，另一方面凸筋位置可以作为管材插入深度的定位标记，现场安装时只要将管材插至凸筋位置，就能保证足够的粘接接触面积，避免插入深度不足导致的连接脱落、渗漏问题。弯头的壁厚设计遵循等强度原则，转弯处的外壁厚度略大于两端承口的壁厚，因为转弯位置在管路承压时会受到流体的侧向冲击力，同时管路安装后产生的安装应力也容易在转弯位置集中，适当增加壁厚可以提升该位置的承压能力，避免长期使用过程中出现开裂渗漏。

　　外形尺寸方面，这款弯头的两端承口同轴度控制在0.2mm以内，保证安装后两端连接的管材不会出现偏斜，避免管路安装后产生额外的装配应力。弯头的整体外轮廓没有尖锐棱角，所有转角位置都做了R2以上的圆角过渡，一方面是注塑生产时便于塑料熔体填充模腔，减少注塑缺陷，另一方面安装过程中也不会划伤施工人员，同时预埋安装时不会对周边的保温层、防水层造成穿刺破坏。安装边界上，这款弯头安装时需要在转弯位置预留至少20mm的操作空间，方便粘接剂涂抹和管材插入作业，同时转弯外侧需要预留一定的膨胀间隙，因为PVC材质的线膨胀系数较大，管路内流体温度变化时会产生热胀冷缩，预留间隙可以避免热胀应力导致管件变形损坏。另外在管路排布时，弯头位置不建议作为管路的承重支撑点，长管路安装时需要在弯头前后300mm范围内加装管卡固定，避免管路重量和流体冲击力长期作用在弯头粘接位置，导致接口脱落。

　　从建模逻辑上看，这款弯头的三维建模首先通过旋转特征生成基础的弯管流道和外壁结构，之后在两端拉伸生成承口结构，再通过环形切除生成承口内部的粘接间隙，最后添加承口外壁的凸筋和各处圆角特征，建模过程中所有尺寸都参考PVC管件的行业通用公差要求，承口内径尺寸取正公差，保证管材可以顺利插入，外壁尺寸取负公差，便于批量注塑生产时的脱模作业。模型的壁厚均匀性控制在0.1mm以内，避免注塑生产时出现壁厚不均导致的缩痕、气泡等缺陷，同时保证整个管件各位置的承压能力一致，不会出现局部强度薄弱点。
