多通路集成式流体转接阀类零件结构

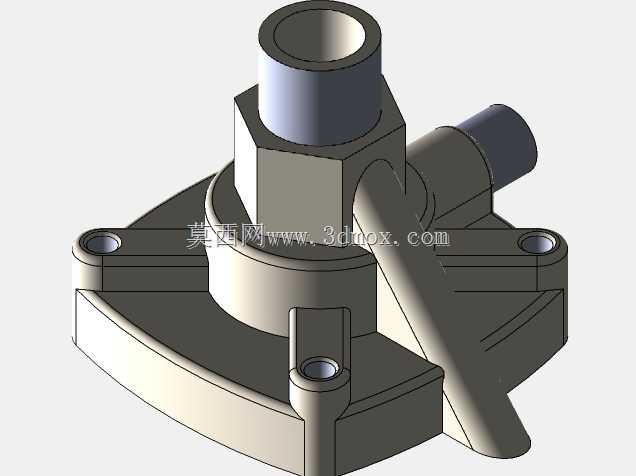

　　这类多通路集成式流体转接构件，常见于中小型液压、气动回路以及低压流体输送系统中，承担不同通径管路之间的流向切换、介质汇流与分流功能，在机床润滑系统、小型化工试验装置、民用供水支路、气动控制回路里都有大量同结构变体的实际应用。从结构布局来看，主体采用圆盘式安装基座，基座边缘均匀布置三个带沉孔的安装耳，沉孔设计适配内六角圆柱头螺钉，安装时可将整个构件直接固定在安装面板或者阀组集成块表面，安装耳的厚度经过受力校核，能够承受管路连接时的侧向弯矩，避免长期受管路振动影响出现基座开裂的问题。基座上方的主体部分做了六边形凸台结构，这个结构并非装饰设计，实际装配时可以用开口扳手或者活动扳手卡持该部位，抵消上部主通路管路旋紧时的扭矩，

　　防止整个构件跟转导致安装面密封失效。上部垂直布置的主通路为直通式结构，通径尺寸适配常规硬管或者软管接头，内壁做了等径过渡设计，没有突变的台阶结构，能够减少介质流经时的局部阻力损失，降低紊流产生的概率，对于输送带有微小固体颗粒的介质时，也能减少颗粒在腔体内壁的沉积。侧向斜向布置的通路与主通路在腔体内部交汇，交汇位置做了圆弧过渡处理，没有尖锐的加工棱角，一方面可以避免应力集中导致的腔体受压破裂，另一方面也能减少介质流向突变带来的压力冲击，尤其在气动回路中，这种圆弧过渡能有效降低气流换向时产生的噪音。侧向水平布置的通路接口做了外圆柱定位面，装配时可以直接插入配套的快插接头或者焊接式管接头，定位面的尺寸公差按照h7级精度控制，

　　保证接头装配后的同轴度，避免出现偏载导致的接头密封泄漏。整个构件的腔体壁厚按照1.5倍公称压力的强度要求设计，在常规1.6MPa工作压力下，壁厚安全系数能够达到3以上，满足通用流体回路的使用要求。建模过程中，首先以安装基座的下表面为装配基准面，绘制三个安装耳的轮廓草图，拉伸生成基座实体后，在对应位置切除安装沉孔与安装过孔，保证三个安装孔的位置度公差控制在0.1mm以内，避免现场安装时出现孔位错位无法装配的问题。之后在基座中心位置向上拉伸生成主体六边形凸台与上部主通路的外圆柱结构，再分别绘制侧向斜向通路、水平通路的拉伸草图，通过多实体组合的方式生成整体外形，最后对所有的边棱做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员，

　　同时也能减少应力集中。内部流道的建模需要先绘制各通路的中心轨迹线，通过扫描切除的方式生成流道空腔，交汇位置的圆弧过渡需要单独做曲面填充处理，保证流道内壁的光滑过渡，不能出现建模残留的台阶或者碎面，否则后续做有限元流场分析时会出现计算不收敛的问题。安装边界方面，整个构件的最大外轮廓尺寸由圆盘基座决定，安装时需要在安装面板上预留对应直径的圆形安装空间，三个安装孔的中心分布圆直径与基座上的孔位保持一致，上部主通路的垂直高度需要预留足够的管路操作空间，方便后续扳手操作拧紧管路接头，侧向两个通路的伸出长度需要考虑周边管路的布置间距，避免和相邻的阀件、管路出现干涉。实际选型应用时，需要根据输送介质的特性选择对应的构件材质，输送常规液压油、压缩空气时可以选用铝合金或者碳钢材质做表面氧化、镀锌处理，输送水基介质或者弱腐蚀性介质时可以选用304不锈钢材质，密封面的粗糙度需要达到Ra1.6以上，保证密封件装配后的密封效果。这类集成式转接构件相比多个单独接头拼接的管路结构，减少了密封点的数量，能够有效降低管路系统的泄漏概率，同时集成化的结构也缩小了阀组的整体安装体积，在紧凑型设备的流体回路设计中应用优势十分明显。建模时还需要注意各通路接口的螺纹尺寸按照相应的管螺纹标准建模，螺纹收尾处的退刀槽结构不能省略，否则实际加工时无法完成螺纹的完整切削，也会导致接头无法旋到底出现密封问题。
