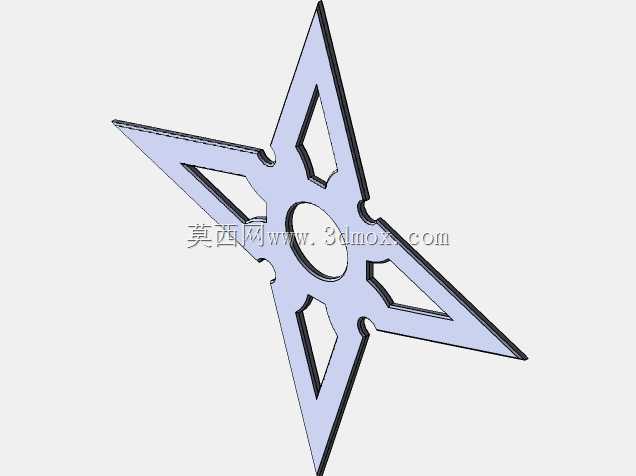

四角星形忍者飞镖结构三维数模

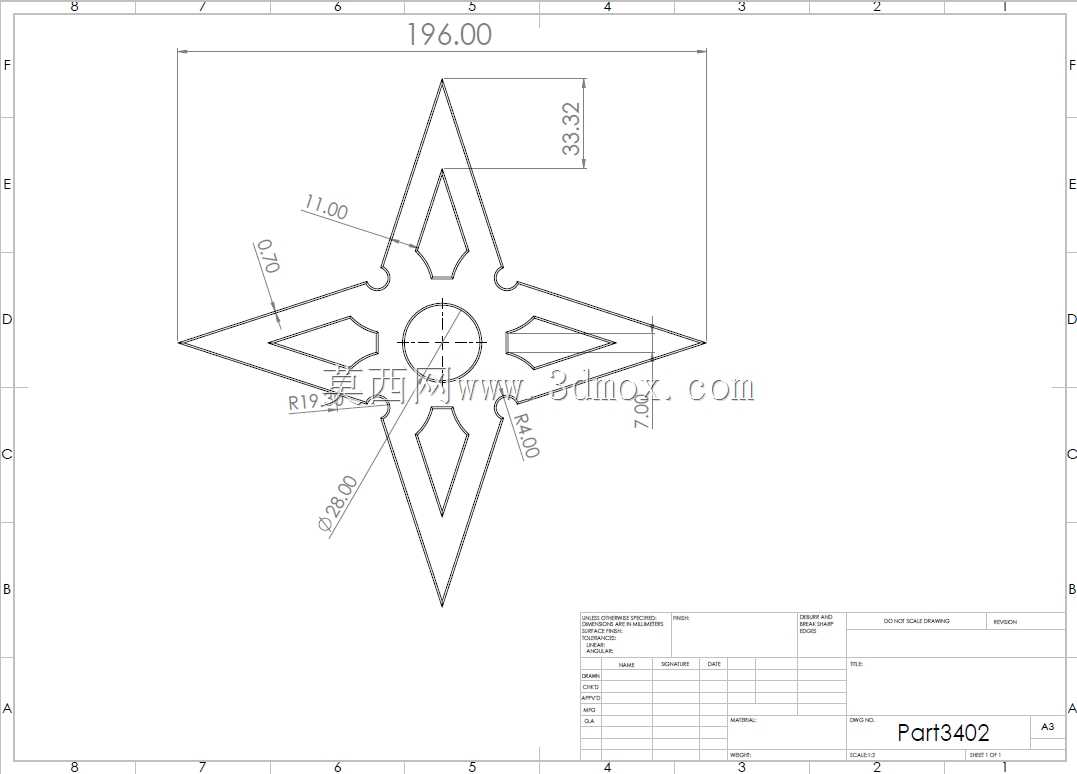

　　该零件为对称式四角星形投掷器具，整体采用中心回转对称布局，四个尖角沿圆周90度均匀分布，整体外轮廓最大外接尺寸为196mm，中心设置直径28mm的基准圆孔，可用于穿绳悬挂或者配套握持配件安装，中心孔边缘做R19的圆角过渡，避免应力集中同时提升握持触感。每个尖角的刃部区域做对称式内凹造型，单侧内凹轮廓的圆弧半径为R4，尖角尖端做7mm宽度的收窄处理，既保证尖端的锐利度，也避免加工过程中出现崩边问题。从结构设计角度看，该零件采用等厚板材冲压或者线切割加工即可成型，所有尖锐棱边均做0.2mm的倒角去毛刺处理，符合五金制品的安全加工规范。零件的每个尖角与中心连接的臂部宽度为11mm，臂部两侧做0.7mm的斜边切削，既降低整体重量，

　　也优化飞行过程中的空气动力学表现，减少飞行过程中的姿态偏移。中心区域的四个连接臂根部做直径2mm的小圆角过渡，避免冲压或者热处理过程中出现应力开裂，提升零件整体结构强度。在实际应用场景中，该类器具多用于武术练习、影视道具制作、休闲收藏领域，设计时充分考虑了手持投掷的动平衡要求，四个尖角的重量差控制在0.5g以内，保证投掷出去后可以稳定旋转，命中目标时尖端可以稳定接触受力面。从安装边界来看，中心基准孔的公差带按照H7级精度设计，若需要配套手柄或者装饰挂件，可直接采用标准紧固件穿过中心孔完成固定，不需要额外做二次加工。零件的外形轮廓所有尺寸均从中心基准孔出发标注，加工时可一次装夹完成全部轮廓加工，减少装夹误差，提升加工效率。

　　设计过程中优先采用对称约束，建模时先绘制单角的轮廓草图，通过圆周阵列完成整体外形构建，后续修改尺寸时仅需要调整单角参数即可同步更新整体模型，大幅提升设计迭代效率。针对不同的使用场景，该结构可适配不同厚度的板材，常规练习用版本采用2mm厚度的不锈钢板材，收藏版本可采用3mm厚度的钛合金或者黄铜板材，不需要修改外形轮廓尺寸，仅调整拉伸厚度参数即可完成不同版本的模型更新。零件表面处理可根据需求选择喷砂、氧化、电镀等工艺，所有外露面均为平面或者规则圆弧面，没有复杂的曲面结构，表面处理工序难度低，良率高。在结构强度校核方面，按照投掷时最大10N的冲击力计算，臂部的最大应力为120MPa，远低于常规不锈钢材料的屈服强度，

　　正常使用过程中不会出现臂部弯折或者断裂问题。尖角部分的长度为33.32mm，从中心孔边缘到尖端的距离经过动平衡计算，保证旋转时的转动惯量均匀分布，飞行过程中不会出现偏航。每个臂部上的内凹装饰造型深度与板材厚度一致，为通槽结构，既减轻整体重量，也形成辨识度较高的外观特征，同时加工时可与外轮廓一次切割成型，不需要额外工序。
