CA6140车床配套异形电机连接接头

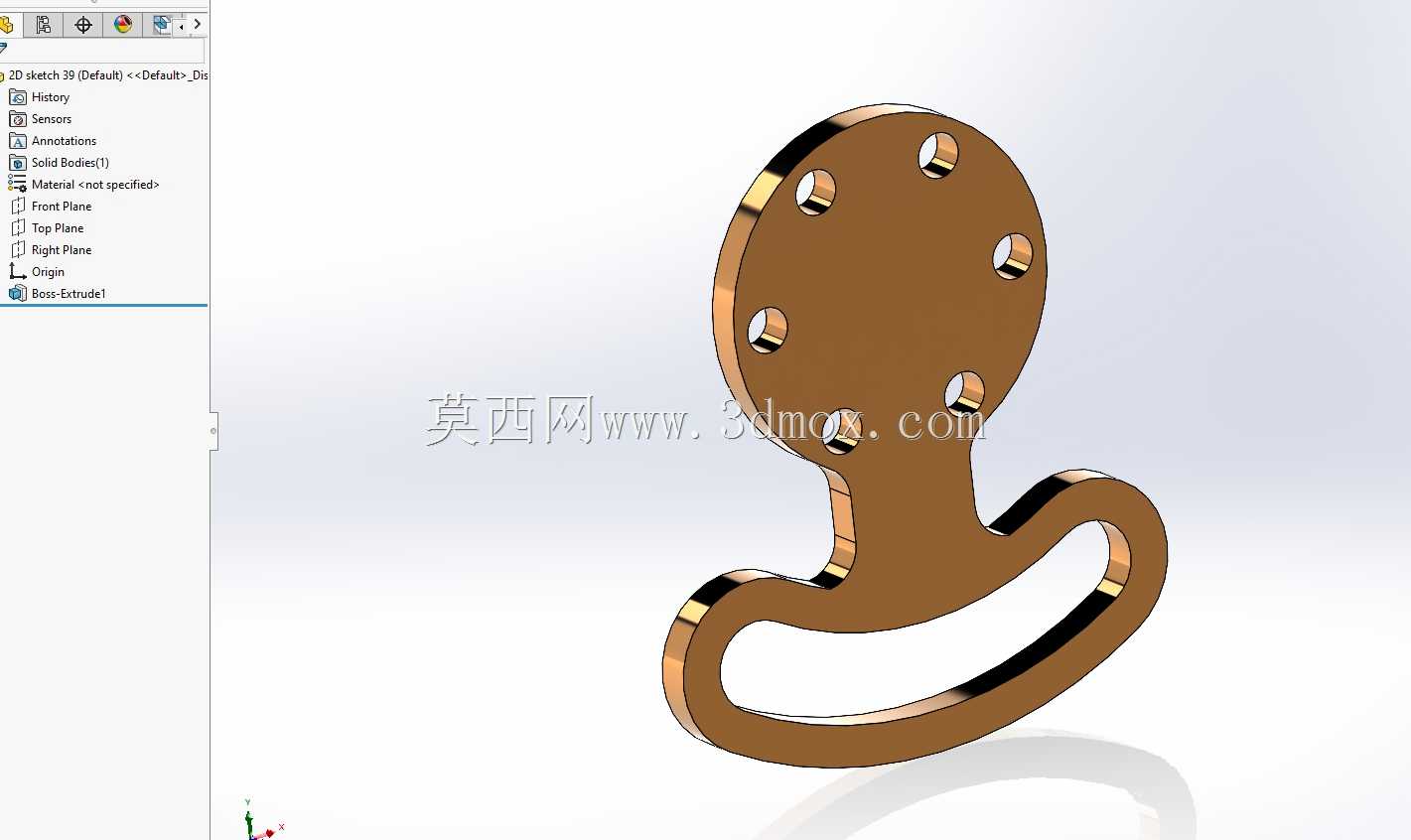

　　在普通车床的进给传动与主轴驱动的动力传递链路中，这类异形接头承担着电机输出端与传动机构的衔接定位作用，区别于常规的圆形法兰接头，该零件针对CA6140车床的安装空间做了适配性的轮廓优化，上部的圆形安装盘均匀分布6个安装孔，孔位的节圆尺寸完全匹配对应型号电机端盖的安装螺孔位置，安装时无需额外加工转接板，可直接通过螺栓完成与电机端面的刚性固定。下部的异形挂耳式镂空结构，是为了适配车床床身内侧的走线与传动杆避让需求，常规圆形法兰在安装时会遮挡床身的润滑油路通道，该结构的镂空区域刚好留出了润滑油管的穿行空间，同时挂耳的弧形轮廓与床身内侧的铸造凸台轮廓完全贴合，安装后不会出现与周边运动部件的干涉问题。从结构设计的角度看，

　　该零件的厚度方向做了等强度的过渡处理，上部安装盘与下部挂耳的连接区域做了圆弧倒角过渡，避免应力集中导致的连接断裂，因为车床在启停与正反转切换时，电机输出端会传递较大的冲击扭矩，直角过渡的结构在反复冲击下很容易在转角处产生疲劳裂纹，圆弧过渡的设计可以将应力分散到更大的区域，提升零件的抗疲劳寿命。零件的安装边界需要重点关注，上部安装盘的外圆直径要小于电机端盖的止口直径，保证安装时可以嵌入电机端盖的止口内实现径向定位，避免连接后出现同轴度偏差导致的传动振动；下部挂耳的最外端轮廓不能超出车床床身的安装面边界，否则会在床鞍移动时产生刮碰，镂空区域的宽度要大于传动杆的直径加上安全间隙，保证传动杆在高速转动时不会与接头内壁产生摩擦。

　　实际应用场景中，这类接头除了承担动力传递的连接作用，还可以对电机的输出轴起到一定的防护作用，安装盘的中心孔刚好套在电机输出轴的外侧，避免加工过程中产生的铁屑飞溅到输出轴的密封位置，损坏轴封导致润滑油泄漏。设计这类零件时，首先要确认匹配电机的安装孔位参数，包括孔的数量、节圆直径、孔径大小，其次要测绘安装位置周边的静态与动态部件轮廓，确定零件的最大外廓尺寸，避免安装干涉，还要核算传递扭矩对应的零件厚度，保证在最大切削扭矩下零件不会产生塑性变形。该零件的材质选用常规的45号钢即可满足使用需求，表面做发黑处理提升防锈能力，不需要额外的热处理工艺，因为其本身不是受力磨损件，只需要承担连接定位的作用，过高的硬度反而会导致安装时的适配性下降。在三维建模过程中，要重点保证安装孔的位置度公差，孔位的偏差不能超过0.1mm，否则安装时会出现螺栓无法穿入的问题，下部挂耳的弧形轮廓要做相切约束，保证轮廓顺滑没有拐点，避免加工时出现刀具轨迹的突变导致的加工振纹。
