手动液压托盘搬运车结构设计

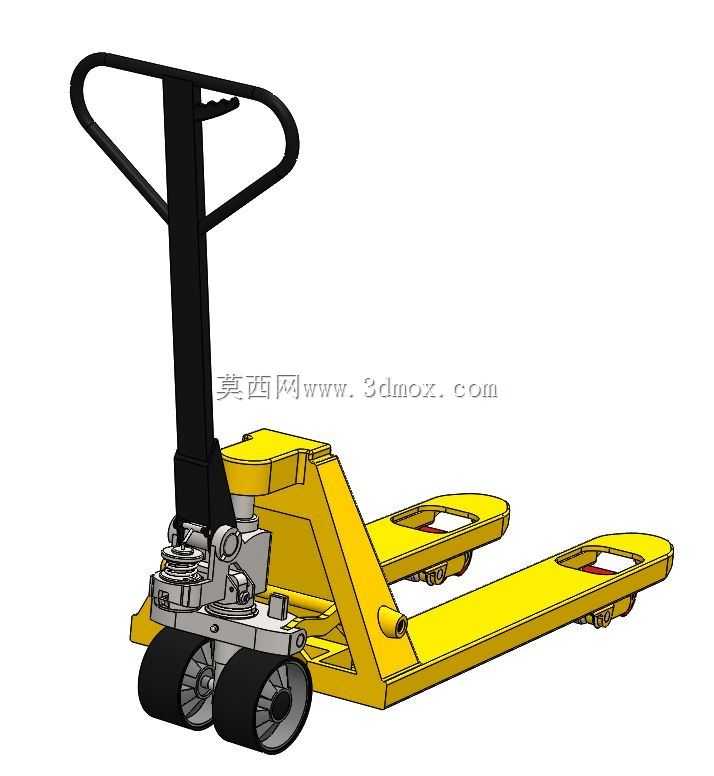

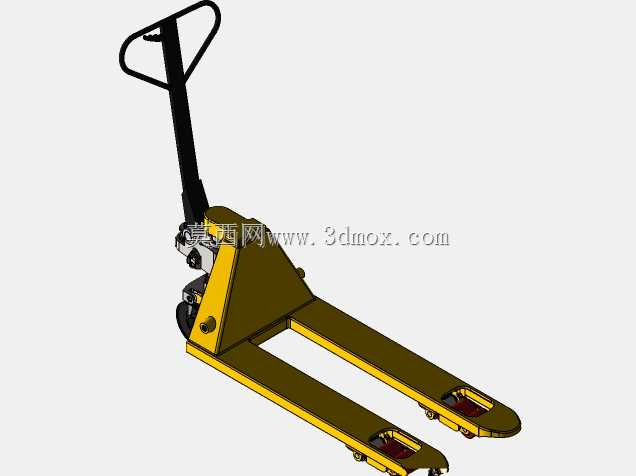

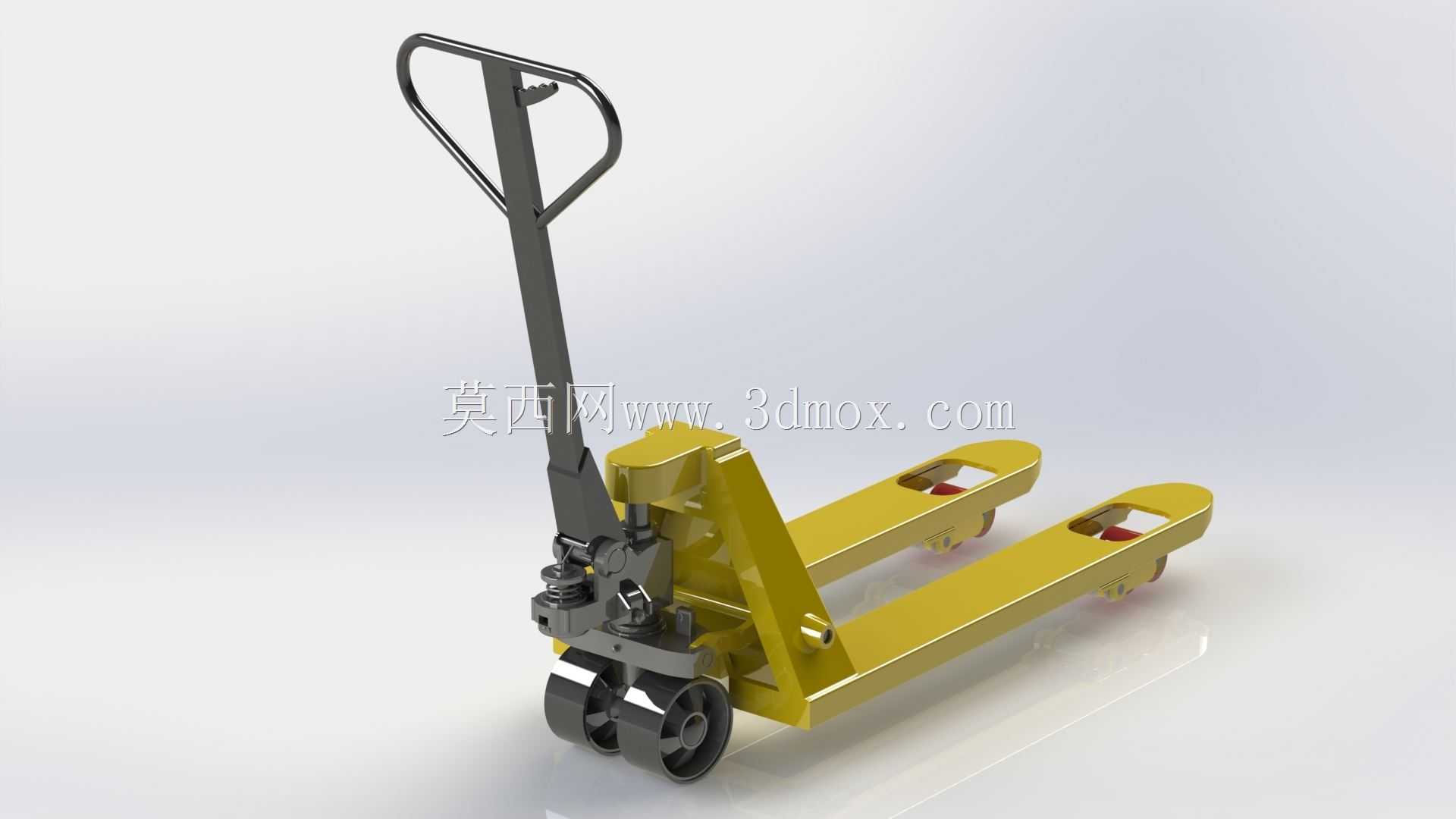

　　这款手动液压托盘搬运车的结构设计完全围绕仓储车间内的短距离托盘货物转运需求展开，日常作业场景覆盖生产车间工序间物料周转、仓储库房货架区托盘移位、装卸货月台与货车车厢间的短驳转运，是厂内物流环节中使用频率极高的轻载搬运设备，无需额外动力源，仅依靠人力操作即可完成2到3吨级标准托盘货物的起升与移动，适配绝大多数国标及欧标通用托盘的叉取作业。从功能特性来看，设备核心依靠集成在车体前部的手动液压泵单元实现货叉起升，通过摇臂式手柄的往复按压驱动液压油缸顶升，带动货叉沿支撑结构抬升，将托盘货物抬离地面10到20厘米的通行高度后即可拖动转运，手柄集成了泄压释放结构，捏下手柄处的卸压扳手即可控制货叉平稳下降，落地后可顺利抽出货叉完成卸货，

　　转向轮与承载轮均采用聚氨酯包胶材质，既能够在环氧地坪、水泥地面等常见厂内路面平稳行驶，也不会对地面造成压痕损伤，转向结构可实现接近180度的转向角度，能够在狭窄的货架通道内灵活转弯，适配多数标准库房的通道宽度要求。设计过程中优先考虑了结构强度与操作便利性的平衡，货叉主体采用厚钢板折弯焊接成型，内部设置加强筋结构，避免长期重载作业出现叉体变形，液压单元的安装位置经过重心匹配，空载与重载状态下的拖拽力都控制在人力可轻松操作的范围内，手柄高度设置在符合人体工程学的操作区间，操作人员直立状态即可完成按压、转向、拖拽的全套动作，无需大幅弯腰降低作业疲劳度。外形尺寸方面，叉体长度适配标准1200*1000托盘的进叉深度，

　　叉体外侧宽度控制在685毫米的通用规格，能够顺利插入绝大多数标准托盘的进叉口，整车最低放低高度仅为75毫米，可适配进叉高度较低的一次性木托盘或塑料托盘，起升后的最大离地间隙满足厂区内常见减速带、地面接缝的通行要求，不存在通行卡滞的问题，各转动铰接点都预留了润滑注油位置，日常维护仅需定期加注润滑脂即可保证操作顺畅，液压单元采用密封式集成结构，正常使用周期内无需频繁补充液压油，降低了日常运维的工作量。
