PCB板周转存储用防静电弹匣架结构

　　在电子制造SMT产线、PCB板生产后段工序、整机组装车间的物料周转环节，裸PCB板、贴片完成后的待组装线路板的临时存放与工序间转运，一直是容易被忽略却直接影响产品良率的细节——如果存放时板件相互摩擦刮花阻焊层、周转过程中板件边角磕碰导致元器件脱落、静电积累击穿板载芯片，都会直接造成不可逆的生产损耗，这类弹匣式存放架就是针对这类场景开发的专用承载结构。

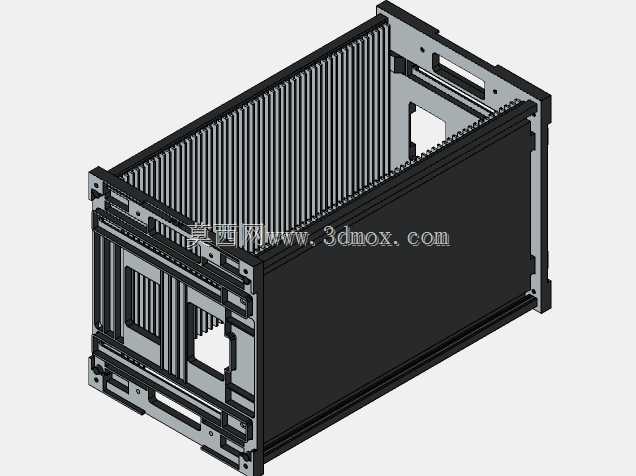

　　从结构设计逻辑来看，这款弹匣架采用双侧对称卡槽式排布，架体两侧的卡槽做了等间距齿槽设计，每道卡槽的宽度适配常规PCB板的厚度公差，卡槽边缘做了小圆弧导角处理，避免插板时刮蹭板边的铜箔与阻焊层，齿槽的间距预留了足够的板件间隙，哪怕是贴装完高度不超过20mm的元器件的PCB板，插入后也不会出现相邻板件元器件相互挤压碰撞的问题。架体的主体框架采用拼接式型材结构，四个边角的连接位做了嵌入式定位凸台，配合紧固件锁紧后整体框架的抗扭强度足够，哪怕满载PCB板后整架搬运，框架也不会出现形变导致卡槽错位卡板的问题。架体的前后端面做了镂空开窗设计，一方面是减轻整体架体的自重，方便人工搬运转运，另一方面在PCB板插入后，操作人员可以直接通过开窗观察板件的插入深度，确认板件是否完全卡入双侧卡槽，避免插板不到位导致板件倾斜滑落。架体的两侧外壁设计了内凹式提手位，提手位的边缘做了圆滑过渡，人工搬运时手部握持不会硌手，同时提手位的内凹设计不会突出架体外轮廓，多个弹匣架堆叠存放时不会出现干涉，能有效节省车间的暂存空间。

　　这款弹匣架的外形尺寸为317mm×354mm×578mm（高），安装与堆叠边界需要结合现场使用场景确认：如果是用于SMT产线的自动上板机对接，架体的外部宽度、卡槽的定位基准面需要和上板机的料仓定位槽匹配，架体底部的定位凸边可以直接卡入上板机的定位卡槽，不需要额外调整就能实现板件的自动送料；如果是用于人工周转场景，架体底部设计了防滑垫脚，放置在工作台面、周转小车上时不会出现滑动移位，多个同规格弹匣架堆叠时，上层架体的底部垫脚可以嵌入下层架体顶部的定位凹槽内，堆叠高度达到5层时依然能保持整体稳定性，不会出现倾倒滑落的问题。

　　从功能适配性来看，这款弹匣架的卡槽深度可以覆盖长度在300mm以内的PCB板存放，板件插入后双侧卡槽的支撑长度足够，不会出现板件中部下垂弯折的问题，哪怕是厚度0.8mm的薄型PCB板，存放时也能保持平整状态。架体的材质选型上，框架主体采用抗静电的硬质工程塑料或者表面做喷塑处理的铝合金型材，表面电阻值控制在10^6到10^9Ω之间，能有效导走板件存放过程中产生的静电，避免静电击穿板载的敏感器件。架体的卡槽内壁可以根据使用需求加装防静电的软质胶条，进一步降低板件插拔时的摩擦阻力，同时避免硬质卡槽和板边硬接触造成的板边损伤。

　　在实际产线应用中，这类弹匣架可以覆盖从PCB裸板检验、SMT贴片回流焊后冷却、DIP插件工序周转、成品板老化测试暂存、组装工位上料等多个工序的物料承载需求，相比传统的平板周转车、堆叠式存放盒，这种卡槽式独立存放的结构能让每一块PCB板都处于独立的存放空间，板件之间完全隔离，不会出现相互摩擦、磕碰的问题，同时整架的板件存取效率更高，操作人员不需要逐片整理板件，直接将板件对准卡槽插入即可，取板时可以直接从卡槽内抽出单块板件，不会影响相邻位置的其他板件。针对不同宽度的PCB板，这款架体的两侧卡槽组件可以做可调式设计，松开卡槽组件的锁紧螺丝就可以调整两侧卡槽的间距，适配宽度在100mm到320mm之间的不同规格PCB板存放，不需要针对不同尺寸的板件单独定制存放架，能有效降低生产现场的工装投入成本。架体的所有外露结构件都做了无锐边处理，哪怕操作人员快速插拔板件，也不会被架体的边角划伤，符合车间生产的安全操作要求。
