CA6140车床用黄铜石墨自润滑衬套

　　这款自润滑衬套是针对CA6140普通车床运动副润滑需求开发的滑动支承部件，在车床的溜板箱、进给机构、挂轮架等存在低速重载、往复摆动、频繁启停的铰接位置都有适配空间。传统铜套在这类工况下需要定期加注润滑脂，一旦维护不及时就会出现轴颈拉伤、衬套抱死的故障，尤其是车床加工时产生的金属切屑容易混入润滑脂，会进一步加剧摩擦副的磨损，而嵌入固体润滑介质的自润滑结构刚好能解决这类维护痛点。

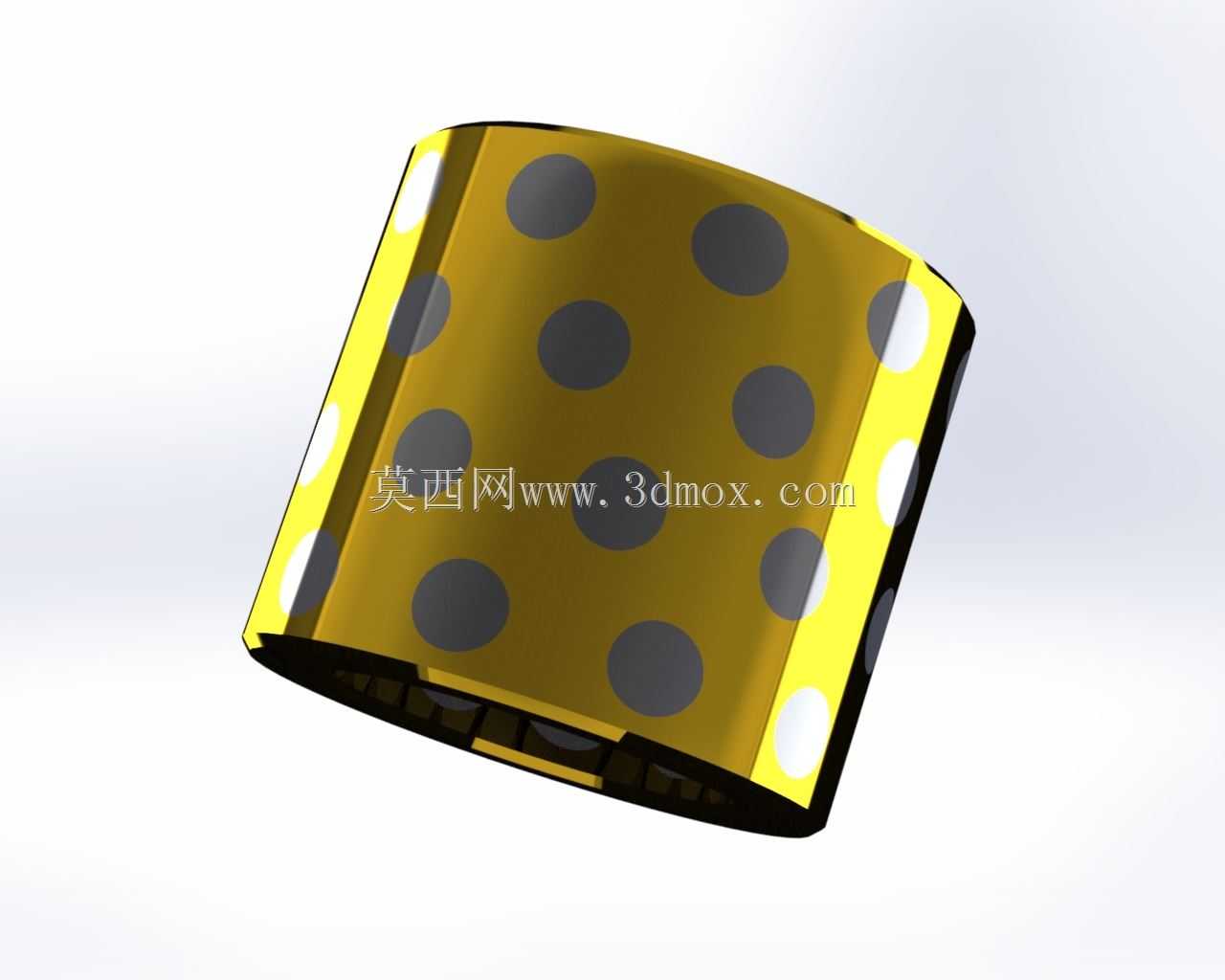

　　从结构设计来看，衬套基体采用锡黄铜材质，这类铜合金本身具备较好的减摩性与嵌藏性，即使有微小硬质颗粒进入摩擦面，也能被铜基体嵌纳避免刮伤配对轴颈。基体上按照均匀排布规则加工有柱形镶嵌孔，孔内压入高纯度石墨基固体润滑柱，润滑柱端面与衬套摩擦面齐平，工作过程中摩擦副相对运动产生的微量热量会让石墨润滑介质在接触面上形成一层连续均匀的固体转移膜，完全隔绝金属直接接触，不需要额外加注润滑脂就能实现长期稳定的低摩擦运行。排布设计上润滑柱的间距经过载荷匹配计算，在衬套承受径向载荷的主承载区适当加密镶嵌点，非承载区保持标准间距，既保证润滑膜覆盖的连续性，也避免过多开孔降低衬套基体的结构强度。

　　尺寸参数上这款衬套的规格为IDxODxL20x28x25，也就是内孔直径20mm，外径28mm，轴向长度25mm，壁厚控制在4mm，这个壁厚尺寸既保证了压入座孔后的结构强度，也预留了足够的石墨柱镶嵌深度，避免润滑柱在反复摩擦过程中脱落。安装时采用过盈配合压入设备的铰接座孔内，压装前需要清理座孔内壁的毛刺与磕碰痕迹，保证座孔公差带在H7范围内，压入后衬套内孔会产生微量收缩，需要根据配对轴颈的实际尺寸确认最终配合间隙，一般控制在0.02-0.04mm之间，既能保证转动灵活，也不会因为间隙过大产生冲击载荷。衬套的两个端面都做了0.2mm的倒角处理，避免压装时切伤座孔边缘，也方便安装时的导向定位。

　　实际应用场景中，这类自润滑衬套除了适配普通车床的铰接位置，在各类低速重载的工程机械铰接点、模具导套位置、自动化设备的摆动支承位置都能通用。相比传统的滚针轴承，它的结构更紧凑，径向尺寸更小，能在有限的安装空间内提供足够的承载能力，而且抗冲击性能更好，在车床进给时产生的断续切削冲击下不会出现滚动体碎裂的故障。相比普通铜套，它的维护周期能延长数倍，尤其是在一些不方便加注润滑脂的封闭铰接位置，或者加工环境恶劣、切屑粉尘较多的机床加工区域，能大幅降低设备的日常维护工作量，减少因为润滑失效导致的设备停机时间。

　　建模过程中需要重点关注几个细节：一是石墨镶嵌孔的位置度公差，所有孔的轴线需要垂直于衬套的内外圆柱面，深度保持一致，保证压入石墨柱后端面的共面度；二是衬套内外圆的同轴度公差需要控制在0.01mm以内，避免压装后出现内孔偏斜导致局部磨损加剧；三是润滑柱与镶嵌孔的配合采用轻微过盈，保证工作过程中润滑柱不会因为轴向窜动或者摩擦拖拽脱落。另外在渲染表现上，黄铜基体的金属质感、石墨柱的深灰色哑光质感需要做明确区分，能直观展示产品的结构特征，方便选型人员快速识别产品的结构形式与润滑点排布方式。
