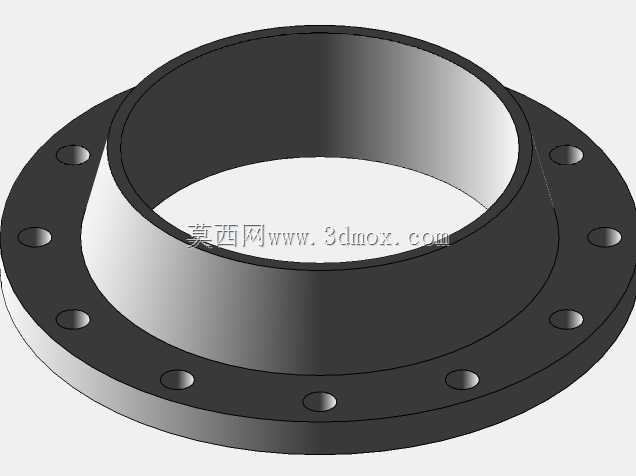

14英寸150磅RF面对焊钢制法兰结构

　　在石油化工、市政给排水、电力输送等行业的中高压管路布设场景中，带颈对焊法兰是管路对接、转向、变径以及设备接口连接的核心承压连接件，本次呈现的14英寸150磅等级RF面法兰，适配公称通径14英寸、压力等级150磅的美标管路系统，可满足常温至中温工况下的水、油品、蒸汽及弱腐蚀性介质的输送密封需求。这类带颈对焊法兰的颈部采用锥形过渡结构，相较于平焊法兰，其与管道对接时采用环向焊缝满焊连接，焊缝可通过射线探伤检测，焊接质量可控，颈部的锥度过渡段能有效分散管道运行时产生的轴向应力、弯曲应力以及介质压力带来的局部载荷，避免法兰盘与颈部衔接处出现应力集中断裂的风险，在长距离输送管线、泵组进出口、压力容器接口等存在振动、温度形变的安装位置，

　　这种结构的长期运行可靠性远高于平焊类法兰。RF突面密封面是工业管路中应用最广泛的密封面形式，密封面凸起高度符合对应压力等级的标准规范，表面加工粗糙度满足缠绕式垫片、非金属平垫片的密封要求，安装时只需匹配对应压力等级的垫片，均匀对称拧紧螺栓即可实现可靠密封，后期维护拆卸时只需清理密封面残留垫片、更换新垫片即可完成复位，运维成本较低。法兰盘周向均匀分布的螺栓孔采用跨中布置方式，孔位尺寸与同压力等级同通径的法兰、阀门、设备接口完全匹配，安装时无需额外扩孔或调整孔位，可直接与标准件配对使用；法兰内孔尺寸与对接管道的外径匹配，焊接时可实现管道与法兰颈部的内壁齐平，减少介质输送时的局部阻力，避免介质在接口处形成涡流冲刷管壁，

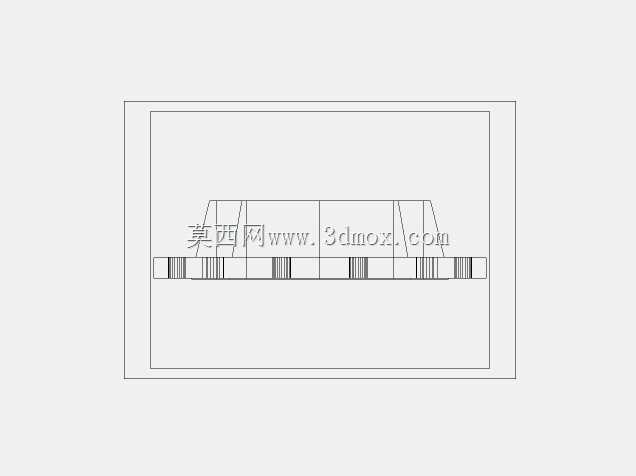

　　也能防止输送含固体颗粒介质时在接口处出现积料堵塞的问题。从建模逻辑来看，整个结构严格遵循美标法兰的尺寸公差要求，颈部的锥度斜率、法兰盘厚度、螺栓孔中心圆直径、密封面外径与凸起高度均按照对应压力等级的规范取值，建模时先通过旋转特征生成法兰的基体轮廓，再对密封面、螺栓孔进行特征切除，最后对各衔接处做符合工艺要求的圆角过渡，避免锐边应力集中，同时还原实际加工后的倒角特征，模型的各尺寸边界可直接用于工程出图、管路装配干涉检查，也可作为CAE受力分析的基础模型，帮助设计人员校核不同工况下法兰的形变、应力分布情况，提前预判安装与运行中可能出现的密封失效、结构变形问题。在实际安装场景中，这类法兰的安装边界需要预留足够的螺栓操作空间，

　　法兰外侧与周边管线、支架的距离需满足扳手拧紧螺栓的操作余量，对接时需保证两片法兰的密封面平行度偏差在允许范围内，避免因偏斜导致垫片受压不均出现泄漏；与管道焊接时需采取对称焊接工艺，减少焊接变形带来的密封面翘曲，焊后需对焊缝进行无损检测，确认无焊接缺陷后再进行垫片安装与螺栓紧固，螺栓紧固需按照对角多次拧紧的顺序操作，保证各螺栓受力均匀，避免局部应力过大导致法兰盘变形或螺栓断裂。
