镂空结构三角棱柱艺术装饰构件

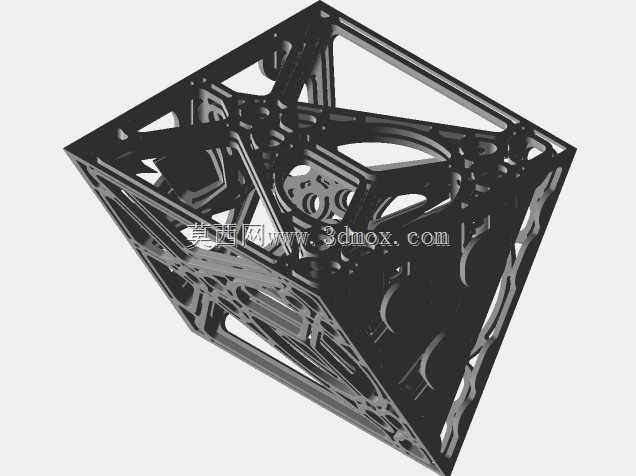

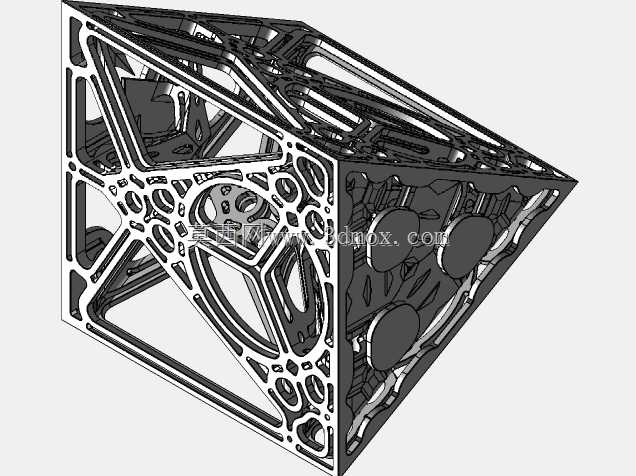

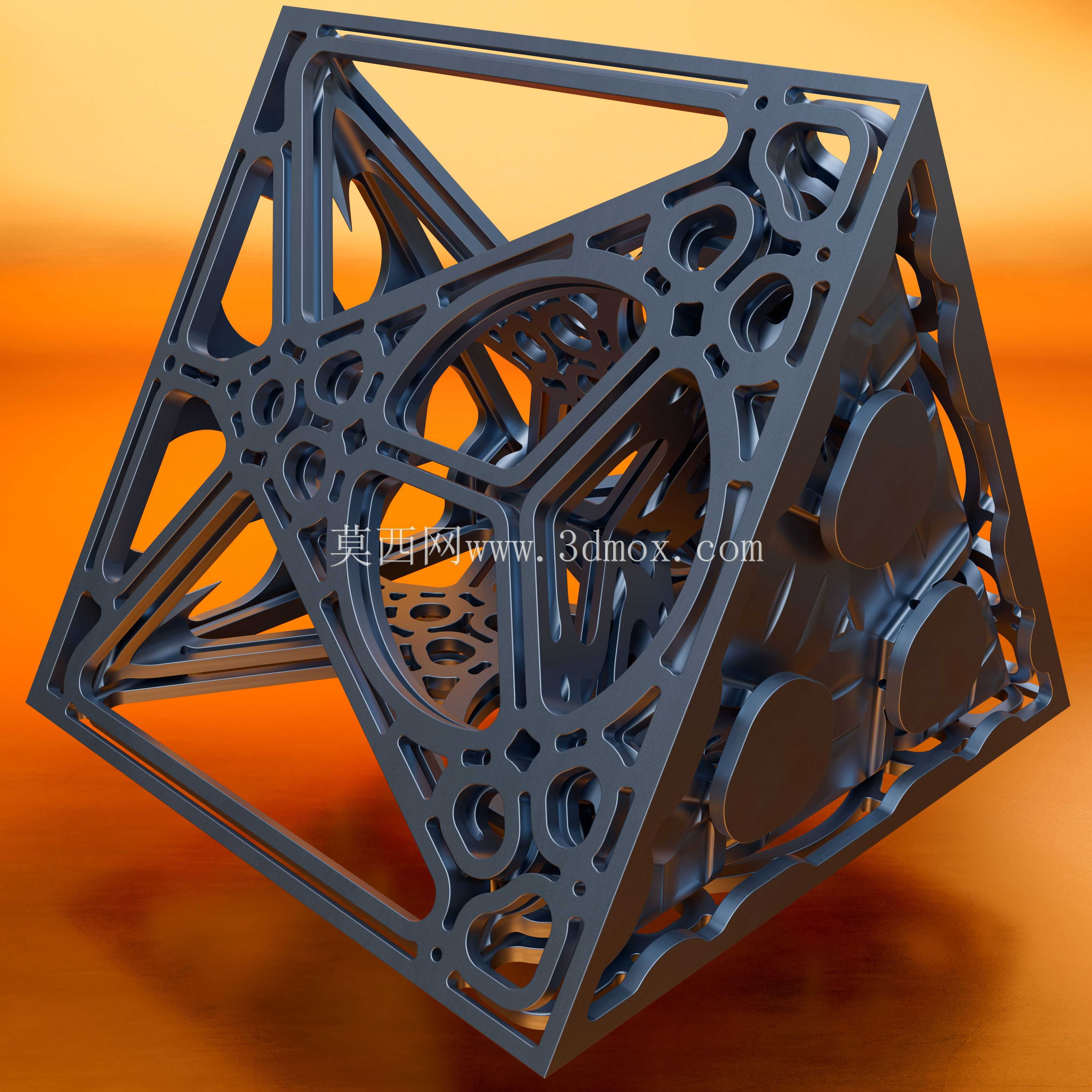

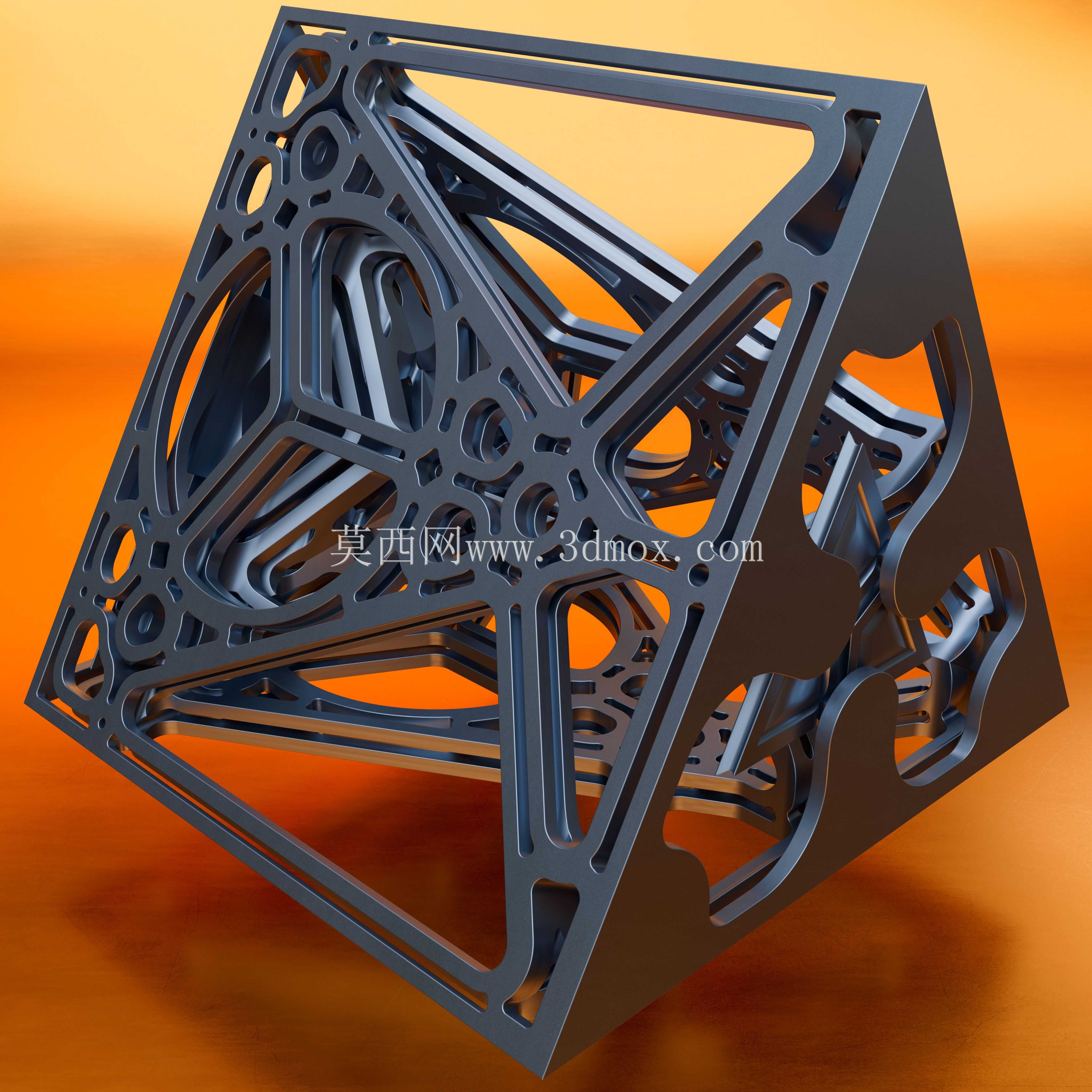

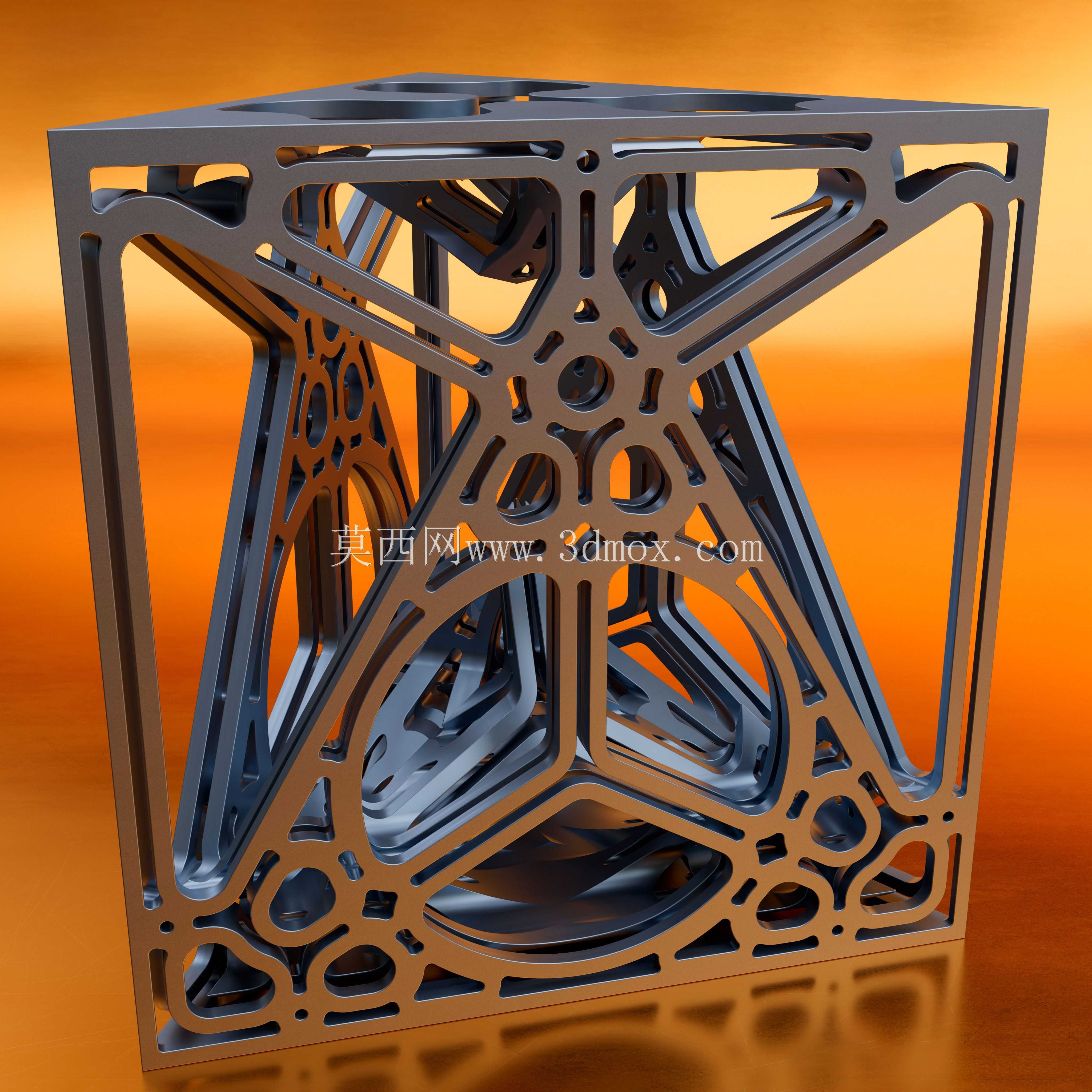

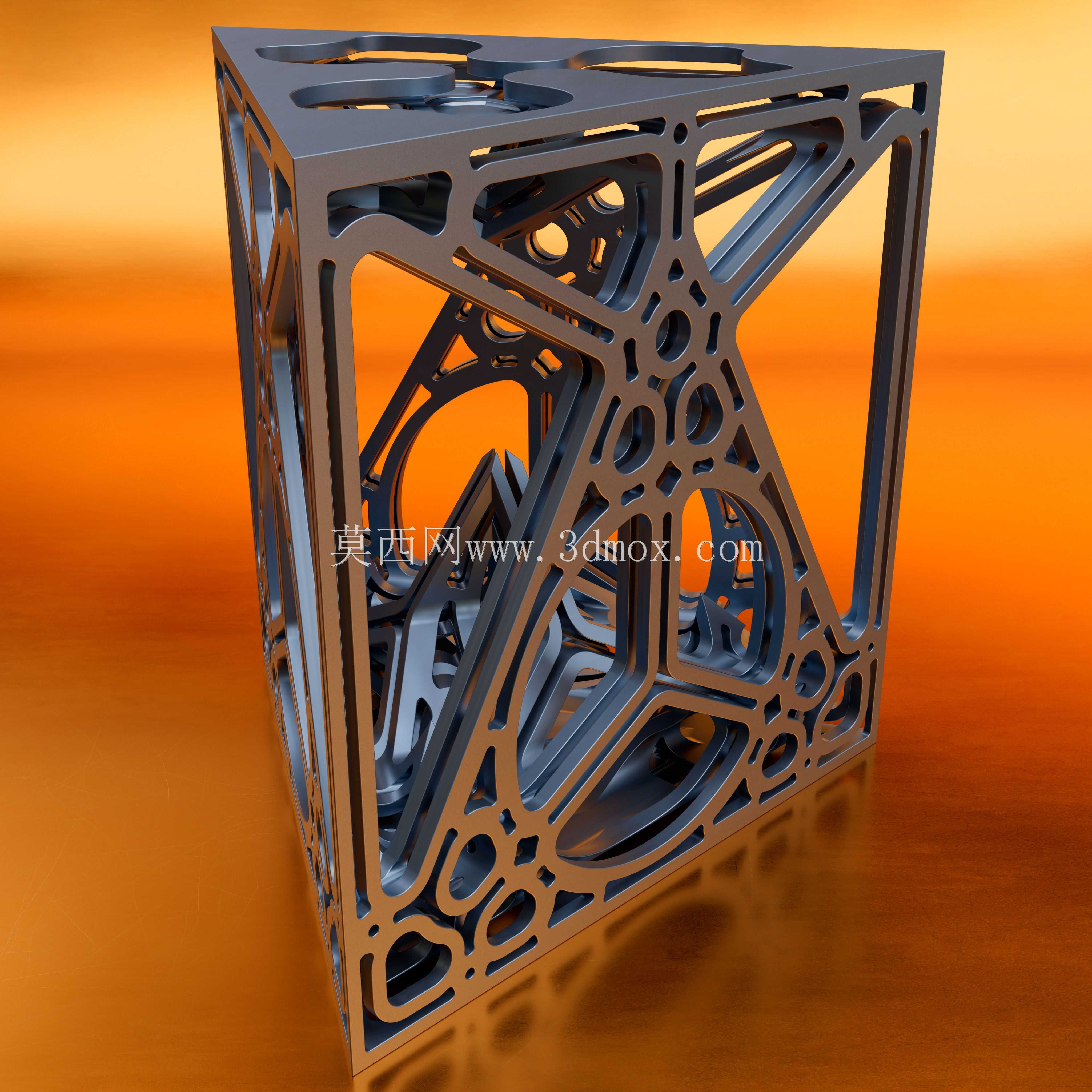

　　这类带复杂镂空肌理的三角棱柱构件，最早是作为公共空间艺术装置的结构单元来开发的，后续也延伸到商业展陈、文创周边、家居软装的装饰场景中，不少机械主题的展厅、工业风的商业空间，都会用这类构件做视觉焦点，搭配灯光投射后，镂空结构会在墙面地面投射出层次丰富的几何阴影，比实心雕塑的光影表现力强出不少。从结构设计逻辑来看，整个构件以正三棱柱为基础基体，所有的镂空挖槽都沿着三棱柱的三个矩形侧面、两个三角形端面做对称排布，每一处筋位的厚度都做了等宽处理，避免3D打印或者铸造过程中出现局部壁厚不均导致的变形、缩孔问题。设计初期首先确定了三棱柱的外接圆尺寸，根据实际安装场景的预留空间调整棱柱的轴向长度，三个侧面的镂空纹样采用连续的曲线与直线段组合，

　　筋条之间的最小间隙控制在加工工艺允许的范围内，如果采用FDM3D打印制作，间隙不小于2mm就能避免打印过程中出现支撑难以去除的问题，如果采用金属铸造工艺，间隙则要放大到3mm以上，同时所有的棱边都做了R0.5-R1的圆角过渡，既避免尖锐边角带来的磕碰风险，也能减少加工过程中的应力集中。构件的两个三角形端面采用和侧面贯通的镂空设计，保证整个结构的视觉通透性，不会因为是封闭棱柱产生厚重沉闷的观感，所有筋条的连接节点都做了加厚处理，避免节点处应力集中导致结构断裂，哪怕作为悬空吊装的装饰件，也能满足长期使用的结构强度要求。实际应用中，这类构件可以单独作为桌面摆件，底部加装防滑垫即可放置在平面上，

　　也可以多个构件通过端面的预留连接孔组合成大型的装置艺术墙，适配不同尺度的空间装饰需求。建模过程中，首先绘制正三角形截面，拉伸得到基础三棱柱实体，随后在每个侧面绘制对称的镂空轮廓，通过拉伸切除得到基础的镂空结构，再对所有切除的边缘做等距偏移生成筋条轮廓，最后通过布尔运算合并所有筋位，对相交处做圆角过渡处理，保证整个结构的曲面连续性，避免出现尖锐的交界棱线影响外观质感。考虑到不同加工工艺的适配性，整个模型没有倒扣结构，不管是采用3D打印、数控铣削还是失蜡铸造，都不需要额外设计复杂的分模结构，加工门槛较低，小批量定制的成本也能控制在合理范围内。构件的安装边界需要根据实际使用场景确定，如果是桌面摆放，

　　只需要保证底部接触面的平面度误差不超过0.2mm，就能保证放置平稳不会晃动；如果是墙面挂载，需要在棱柱的一个侧面预留沉头安装孔，孔位距离边缘的距离不小于筋条宽度的2倍，避免安装时螺丝锁紧导致筋条开裂；如果是悬空吊装，则需要在顶部的三角形端面设计内嵌的吊环安装位，保证吊装时的受力点落在结构的重心轴线上，避免长期悬挂出现倾斜。这类镂空结构的设计难点在于平衡视觉效果与结构强度，筋条过细会导致结构易损，筋条过粗又会让镂空的通透感下降，设计过程中需要反复调整筋条宽度与镂空区域的比例，在保证整体结构刚性的前提下，最大化镂空区域的占比，同时保证三个侧面的纹样完全对称，从任意角度观察都能获得协调的视觉感受。另外，所有的镂空区域都做了贯通处理，没有封闭的内腔，不管是3D打印过程中排出支撑材料，还是铸造过程中排出型砂，都不会出现残留问题，后期表面处理的时候，也能保证每个面的喷涂、抛光效果均匀一致，不会出现内腔处理不到位的瑕疵。
