带毛刷辊的格栅式物料处理机架结构

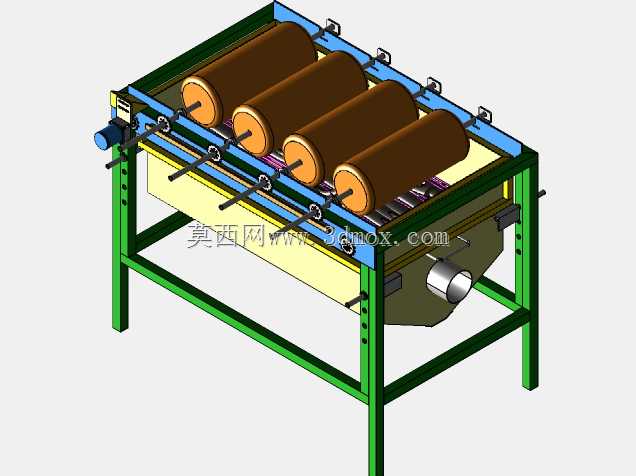

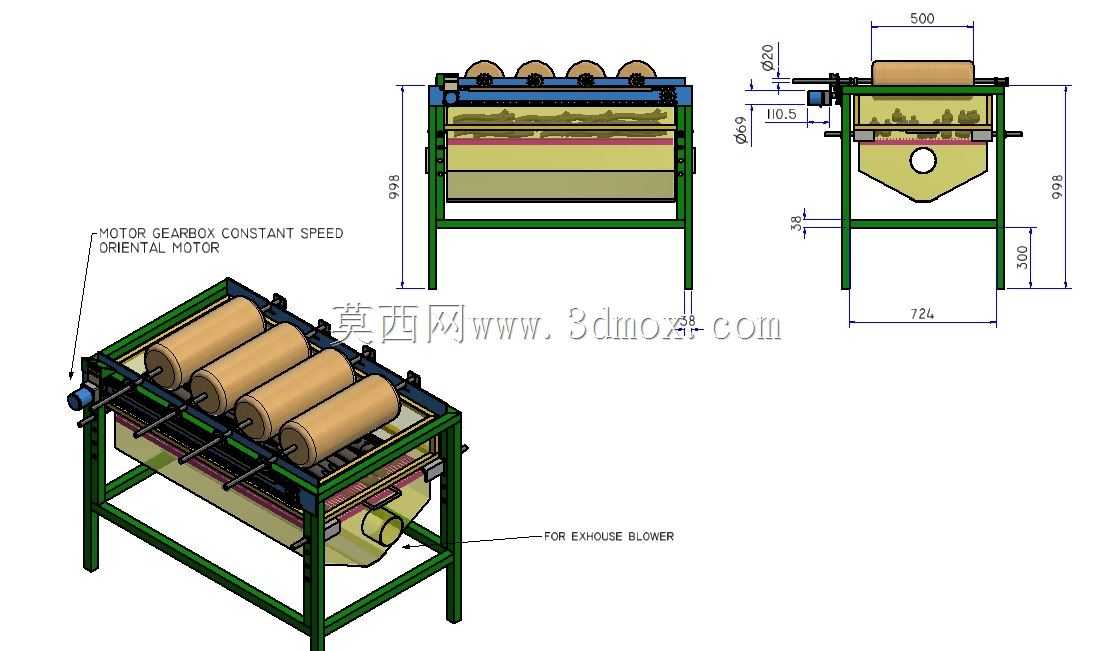

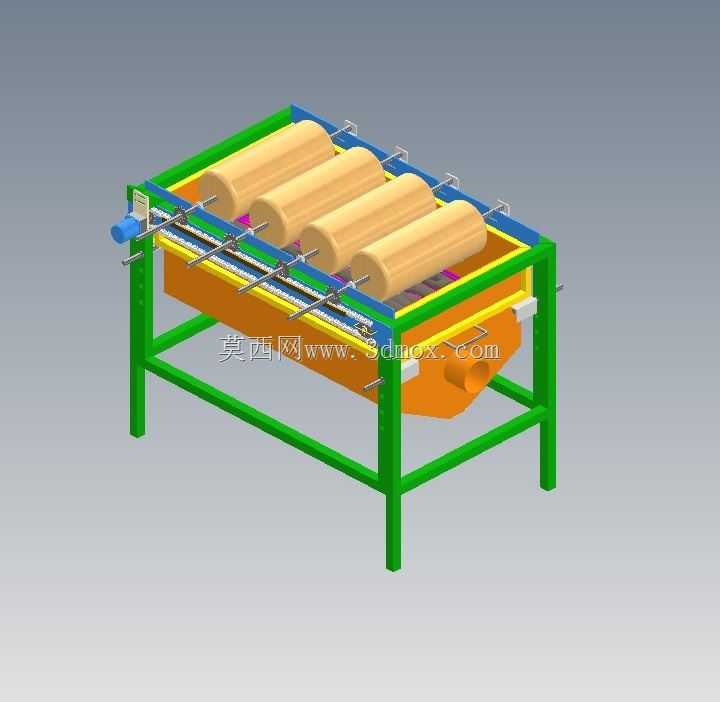

　　这套带毛刷辊的格栅式处理结构，在农副物料初清、小型工业散料分选场景里适配性很强，很多小型加工厂做表层浮尘清理、粒度分级的时候，都会用到这类结构做前段工序的核心承载。从结构布局来看，整体采用方通焊接的立式框架作为承载主体，四根竖直支腿直接落地，支腿底部预留了地脚安装孔位，安装时可以配合膨胀螺栓直接固定在硬化地面上，整体安装边界的横向宽度控制在1.8米左右，纵向深度在1.2米上下，整体高度不超过1.5米，不需要额外做高层吊装作业，两名安装工人配合普通手动工具就能完成就位固定，对小型加工车间的空间适配性很好，不需要预留过大的设备检修通道。框架上层平行排布了四根毛刷辊，辊体采用尼龙植毛材质，辊轴两端通过带座轴承固定在框架两侧的横向梁上，

　　每根辊轴的端部都预留了链轮安装位，实际使用时可以配合单侧的链条传动结构，接入减速电机输出动力，带动所有毛刷辊同向转动，辊体之间的间隙可以通过调整轴承座在腰型孔上的固定位置来改变，适配不同粒径的物料处理需求，当散料从设备一端送入后，转动的毛刷辊会带动物料缓慢向前输送，同时刷除物料表面附着的浮尘、碎渣，小于辊间隙的细杂会直接透过辊间缝隙落入下方的集料槽。下方的集料槽采用漏斗式斜底设计，槽体整体固定在框架中层的横向支撑梁上，斜底的倾斜角度设置为15度，落下来的细杂会顺着斜面滑向槽体端部的出料口，直接接入下方的收集容器或者输送管道，不需要额外设置人工清料的工位，能减少连续作业时的人工干预频次。

　　设计时特意将毛刷辊的安装高度设置在距离集料槽上沿20厘米的位置，既保证了落料的顺畅性，也预留了足够的观察空间，作业人员可以随时查看辊面的磨损情况以及物料的输送状态，不需要拆解设备就能完成日常巡检。框架两侧的传动侧专门预留了护罩安装位，实际投产时可以加装薄钢板折弯的安全护罩，将链条、链轮等传动部件完全封闭，避免作业过程中衣物、工具卷入传动结构造成安全隐患。设备的进料端可以直接对接上游的皮带输送机出料口，出料端可以对接下游的分选设备或者包装工位，不需要做复杂的转接结构，整体的接口兼容性很强，不管是新建生产线还是旧线改造加装清理工序，都能快速完成对接。从结构强度来看，框架主体采用40*40规格的方通焊接成型，

　　焊接位置全部做了焊后打磨去应力处理，长时间承受毛刷辊转动的交变载荷也不会出现框架变形的问题，毛刷辊的轴径采用20毫米的实心圆钢加工，配合UC系列带座外球面轴承，能承受连续作业时的径向载荷，即使处理密度稍大的颗粒物料，也不会出现辊轴弯曲、轴承抱死的问题。集料槽采用1.5毫米厚的冷轧钢板折弯焊接成型，槽体内壁做了光滑打磨处理，不会出现细杂挂壁、积料的问题，斜底的出料口直径设置为15厘米，能保证湿态杂料也能顺畅排出，不会出现出料口堵塞的情况。在做三维建模的时候，所有的安装孔位、配合尺寸都按照实际加工公差做了预留，轴承座的安装腰型孔长度设置为5厘米，足够覆盖不同直径毛刷辊的中心距调整需求，支腿底部的地脚板采用10毫米厚的钢板切割成型，每个地脚板上开两个14毫米的安装孔，配合M12的膨胀螺栓就能完成可靠固定，即使设备运行时存在轻微振动，也不会出现移位的问题。
