SolidWorks搭建的国际象棋棋盘棋子整套结构

　　这套国际象棋整套结构的三维建模，最初的设计出发点是面向机械建模入门教学场景，同时兼顾桌面益智器具的实体加工落地需求，很多刚接触三维装配设计的学习者，往往会从这类结构规整、零件特征清晰的项目入手，熟悉从单个零件建模到整体装配约束的全流程。从实际应用场景来看，这套结构既可以作为三维设计课程的实操训练案例，帮助学习者掌握拉伸、旋转、扫描、阵列等基础建模命令的使用，理解装配配合中重合、同轴心、距离约束的实际应用逻辑，也可以在完成建模后导出加工路径，通过3D打印或者小型数控铣削加工出实体成品，作为桌面休闲益智器具使用，适配办公休息区、青少年科创教室、家庭休闲桌面等多个场景的使用需求。

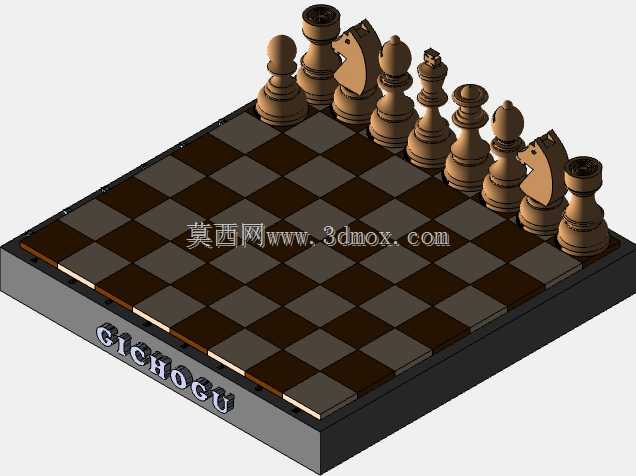

　　从产品功能特性来看，整套结构分为棋盘基座和两类棋子两个核心部分，棋盘基座采用分层式结构设计，最下层是整体承托底座，边缘做了加厚处理，避免日常挪动过程中出现磕碰变形，上层是8×8的黑白格棋盘面板，每个方格的尺寸做了统一约束，刚好匹配对应棋子底座的放置间隙，棋子放置后不会出现过度晃动或者卡滞的问题，棋盘侧面预留了标识字符的安装位，可以标注行列编号方便对局时记录棋步，棋子部分完全遵循国际象棋的标准形制，包含兵、车、马、象、后、王六类不同造型，每类棋子的高度、底座直径都按照标准对局的使用比例设置，棋子底部做了平整处理，和棋盘面板接触时贴合度足够，日常摆放不会轻易倾倒。

　　在设计思路上，整套结构优先考虑建模逻辑的易读性和加工的可行性，单个棋子的建模大多采用旋转凸台作为基础特征，比如兵、车、象、后、王这类轴对称的棋子，先绘制半侧的轮廓草图，通过360度旋转直接生成主体结构，再针对局部特征做切除或者凸台添加，比如马的造型因为是非对称结构，在完成基础柱体建模后，通过多基准面绘制草图、放样特征来生成马头的轮廓，避免过度复杂的曲面特征增加建模和后续修改的难度。棋盘部分的方格采用线性阵列的方式生成，先完成单个黑白方格的建模，通过两个方向的线性阵列快速铺满整个棋盘平面，同时给不同颜色的方格设置不同的外观材质，方便区分，装配过程中先固定棋盘基座作为固定构件，再依次装配棋盘面板、侧边标识件，最后将不同类型的棋子按照开局的摆放位置添加装配约束，既可以保留棋子在棋盘上的滑动自由度，模拟实际对局时的移动操作，也可以根据需要锁定位置，用于静态展示。

　　从外形尺寸与安装边界来看，整套棋盘的整体外轮廓尺寸控制在400mm×400mm×50mm的范围内，这个尺寸既不会占用过多的桌面空间，也能保证每个棋子有足够的摆放和移动间隙，不会出现对局时棋子相互磕碰的问题，单个棋子的底座直径统一为25mm，对应棋盘单个方格的边长为40mm，棋子放置在方格中心后，边缘距离方格边界有足够的余量，即使挪动棋子时位置有轻微偏差也不会超出方格范围，棋盘底座的底部四个角预留了防滑垫的安装槽，安装厚度2mm的橡胶防滑垫后，整套结构放置在光滑桌面上时不会出现滑动，日常挪动或者移动棋子时棋盘能保持稳定。棋子的最高尺寸为王棋，整体高度控制在80mm，最矮的兵棋高度为40mm，不同棋子的高度差符合常规国际象棋的视觉识别习惯，对局时可以快速区分不同棋子的类型，不需要额外添加标识。

　　在结构细节处理上，所有零件的棱边都做了0.5mm的圆角过渡，避免加工后出现尖锐边角，使用过程中不会划伤手部，棋盘面板和基座之间采用卡槽配合的方式连接，不需要额外的紧固件就可以完成组装，后续如果需要更换棋盘面板或者清理棋盘缝隙的杂物，可以直接将面板取下，维护十分方便。棋子的整体重量通过内部结构的调整控制在合理范围，采用PLA材料3D打印时，单个兵棋的重量约15g，王棋的重量约30g，摆放时有足够的坠手感，不会因为轻微的桌面震动就倾倒，同时也不会过重导致挪动时压伤棋盘面板。整套结构的建模过程中所有特征都做了参数化关联，比如需要调整棋盘整体尺寸时，只需要修改外轮廓的基础参数，对应的方格尺寸、棋子尺寸、装配位置都会通过方程式自动更新，不需要逐个零件修改，大幅提升了设计调整的效率，对于建模学习者来说，也可以通过修改参数来生成不同尺寸、不同风格的衍生设计，比如调整棋子的轮廓造型生成主题款国际象棋，或者调整棋盘尺寸适配不同的使用场景。
