X射线检测设备用PCB夹持工装结构

　　在电子制造领域的X射线无损检测环节，PCB板的稳定夹持直接影响检测成像的清晰度与缺陷判定的准确性，这款针对X射线检测场景设计的PCB夹持结构，正是为解决常规治具易遮挡检测区域、夹持力度不可控、适配板型范围窄的实际痛点开发。从实际产线应用来看，这类夹持机构多配套在离线式X-Ray检测设备的样品台位置，也可适配在线式检测设备的进料载具段，主要承担待检测PCB板的定位、夹紧功能，确保检测过程中板件不会因设备轻微振动、检测角度调整产生位移，同时要尽可能减少夹持结构本身对X射线的遮挡，避免在成像区域产生伪影干扰焊点、BGA封装、内部走线的缺陷判定。

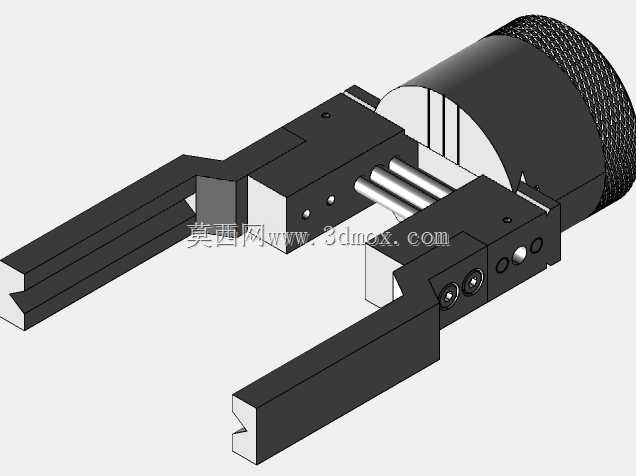

　　从功能特性上看，该夹持结构采用平行夹爪的动作逻辑，尾部的滚花调节轮可手动驱动夹爪的开合动作，内部通过三根平行光轴做运动导向，避免夹爪开合过程中出现偏摆、卡滞问题，两个夹臂的夹持端做了V型缺口设计，既能适配不同厚度的常规刚性PCB板，也能对边缘带元器件的板件实现避让式夹持，不会压伤板边的贴片元件。夹爪主体采用硬质铝合金加工而成，在保证结构刚性的前提下尽可能降低自身厚度，减少X射线穿过时的衰减，配合尾部的限位结构，可实现0-160mm宽度范围内的PCB板无级夹紧，夹持力度可通过滚花轮的转动圈数手动控制，针对薄型柔性PCB也可通过控制进给量避免夹伤板件。

　　设计过程中优先考虑了X射线检测的特殊工况，首先是夹持端的伸出长度做了针对性优化，两个夹臂的平直段长度足够将PCB板的检测区域完全送入X射线的成像视野内，夹臂本身的截面做了减薄处理，非受力区域做了镂空开槽，进一步降低金属结构对X射线的遮挡概率。其次是运动导向结构的布置，三根光轴呈三角形排布，相比双轴导向抗扭转性能提升40%以上，即使夹持重量较大的厚铜板、金属基板PCB，也不会出现夹臂下垂、偏转的问题，保证板件始终处于水平检测姿态。安装边界上，该夹持结构尾部预留了标准的安装孔位，可直接固定在检测设备的二维移动平台上，整体结构的最大外轮廓尺寸控制在220mm长度、120mm宽度、80mm高度范围内，不会和设备的射线源、探测器组件产生运动干涉，适配绝大多数市面主流的中小型X射线检测设备的安装空间。

　　从实际使用的角度出发，该结构没有采用复杂的气动、电动驱动方案，完全依靠手动调节实现夹紧，一方面降低了治具本身的制造成本，另一方面也避免了气动管路、电机线缆对检测区域的干扰，同时手动调节的方式更适合多品种小批量的检测场景，换型时无需调整参数，直接转动滚花轮即可完成不同尺寸PCB的装夹，操作门槛极低。夹爪的夹持面做了细滚花处理，增加和PCB板边缘的摩擦力，即使检测过程中需要将板件倾斜一定角度做斜向透视，也不会出现板件滑落的问题。结构上所有的棱角位置都做了倒角处理，避免操作人员上下料时被锐边划伤，所有运动副都采用自润滑设计，长期使用无需频繁加注润滑油，不会对洁净度要求较高的检测车间环境造成污染。
