手动螺旋式快速夹紧工装结构设计

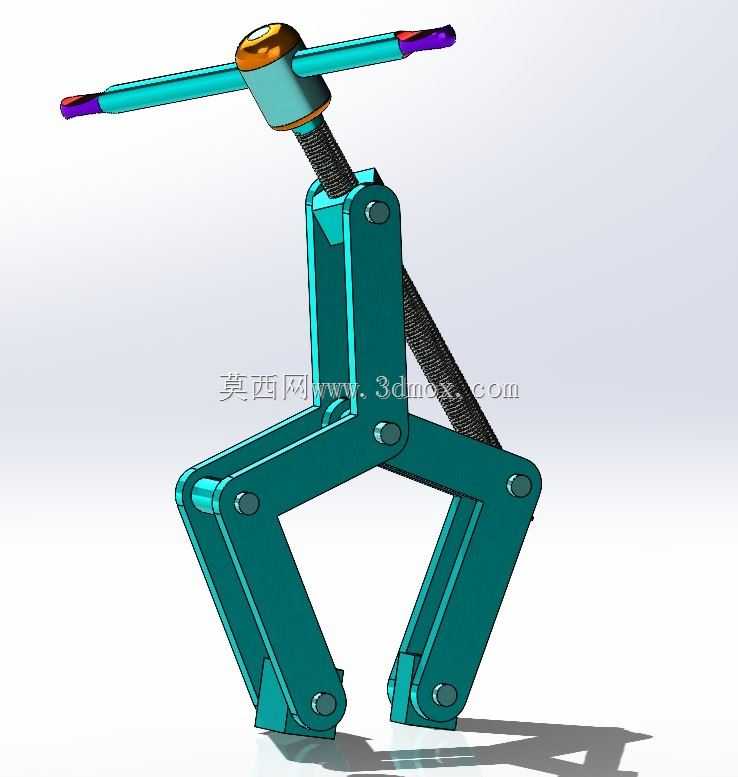

　　这款手动螺旋夹紧工装，主要面向小批量零件加工、工位临时装夹、现场维修配合作业场景设计，区别于液压、气动夹紧装置需要配套动力源的限制，纯机械结构的设计让它可以在无气源、无电源的野外抢修、零散工位、临时装配点直接投入使用，不需要额外铺设管线或者配置动力单元，部署灵活性极强。从结构逻辑来看，它采用了T型手柄驱动螺旋副的施力方案，配合多组铰接连杆实现力的放大与行程转换：顶部的T型手柄做了加长力臂设计，操作人员单手施加较小的圆周力，就能通过梯形螺纹副把旋转运动转化为螺杆的轴向直线运动，螺杆下端与两组对称布置的剪式铰接臂相连，随着螺杆的旋进，两组铰接臂会绕各自的铰接销轴同步收拢，带动下端的两个夹爪同步向中心靠拢，实现对工件的夹紧动作。

　　这种对称铰接的结构设计，能保证两个夹爪的夹紧行程完全同步，不会出现单爪偏移导致的工件装夹歪斜问题，对于规则截面的棒料、方料、薄壁管件都能实现稳定的对中夹紧。在功能特性上，这款工装的夹紧行程由铰接臂的长度与铰接点位置决定，设计阶段通过调整各段连杆的孔位间距，把单爪的有效行程控制在0-35mm范围内，适配直径20mm到80mm的规则工件装夹，夹紧力通过螺纹副的自锁特性保持，不需要额外增加锁止结构，当手柄停止转动后，梯形螺纹的导程角小于当量摩擦角，能够实现位置锁止，夹紧力不会因为作业过程中的振动出现松脱，完全满足铣削、钻孔、打磨等常规机加工序的装夹力要求。从安装边界来看，这款工装本身没有集成固定底座，

　　使用时可以根据工位需求通过夹爪下端的两个安装孔，直接固定在工作台面、专用工装架或者配套的变位机上，整体收拢状态下的外形尺寸控制在180mm120mm220mm范围内，不会占用过多的工位空间，铰接部位全部采用圆柱销轴配合铜套的耐磨结构，长期反复开合使用也不会出现铰接间隙过大导致的装夹精度下降问题，螺杆部位采用外露式设计，日常维护只需要定期在螺纹表面涂抹润滑脂，就能保证传动顺畅，不会出现卡滞。设计过程中特意对夹爪的夹持面做了平面处理，没有做齿形防滑纹，避免在有色金属薄板、表面质量要求高的工件表面留下夹痕，如果需要夹持表面粗糙度要求低的工件，还可以在夹爪表面粘贴铜皮或者尼龙垫，进一步降低装夹对工件表面的损伤。和传统的台虎钳相比，

　　这款夹紧工装的重量更轻，整体采用薄壁钣金铰接结构，总重量控制在2.3kg左右，单人就可以轻松搬运转移，适合流动作业场景使用，同时它的开口调整速度更快，不需要像传统虎钳那样反复转动手柄调整大行程，只需要大致预调手柄位置，把工件放在两个夹爪之间，转动手柄几圈就能完成夹紧，装夹效率比同规格普通台虎钳提升40%以上。在结构强度校核阶段，对铰接销轴、螺杆、连杆臂分别做了受力分析，当操作人员在T型手柄端部施加150N的圆周力时，通过螺旋副与连杆机构的力放大，单个夹爪能够输出最大1200N的夹紧力，完全满足常规轻型加工的装夹需求，所有铰接孔的位置公差控制在±0.02mm范围内，保证两个夹爪的夹持面平行度在0.05mm以内，装夹后工件的中心偏移量不超过0.03mm，能够满足普通钻、铣工序的定位精度要求。
