绳索拉力测试用上下分体式装夹夹具

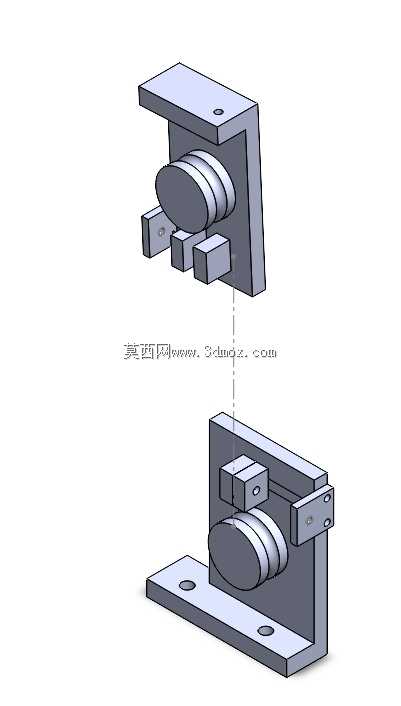

　　在材料力学性能检测实验室、绳缆生产企业的质检环节，以及起重设备安全校验场景中，绳索类试样的拉力测试一直存在装夹可靠性的痛点——传统楔形夹具容易对软质绳缆、编织绳造成夹伤，导致试样在夹持位置提前断裂，无法获取绳体本身真实的破断拉力数据，而缠绕式夹具又容易出现打滑、试样窜动的问题，直接影响测试数据的重复性与准确性。这套分体式绳索装夹夹具，正是针对这类测试场景的痛点做的定向结构优化，适配常规卧式、立式拉力试验机的装夹接口，可覆盖不同直径的合成纤维绳、钢丝绳索、编织安全绳的拉伸测试需求。整套夹具分为上下两个对称的装夹单元，每个单元都以L型安装座作为承载基体，安装座底板开设两个同轴的沉头安装孔，孔位间距匹配主流拉力试验机的T型槽安装间距，

　　安装时可通过T型螺栓直接固定在试验机的移动横梁与固定工作台上，无需额外加工过渡连接板，安装基准面的平面度控制在0.05mm以内，保证上下夹头的同轴度误差不超过0.2mm，避免拉伸过程中产生附加的侧向弯矩，影响测试力值的准确性。夹具体的核心装夹结构采用了圆弧槽配合压块的设计，每个装夹单元上设置了三段式圆弧承托槽，槽面做了防滑纹理处理，装夹绳索试样时，先将绳体绕在圆弧槽上形成半包围接触，再通过两个对称的方形压块配合锁紧螺栓将绳端压紧，这种缠绕加压紧的组合装夹方式，既增大了绳体与夹具的接触面积，降低了局部压应力，避免夹伤绳体表层纤维，又能通过缠绕产生的摩擦力抵消大部分拉伸载荷，减少压块位置的受力，防止试样在拉伸过程中出现打滑窜动。

　　设计过程中特意将上下夹头的圆弧槽中心设置在同一轴线上，拉伸载荷的作用线完全通过圆弧槽的中心，不会产生偏载力矩，夹座的立板与底板之间设置了加强筋结构，可承受最大100kN的拉伸载荷而不产生塑性变形，满足常规绳缆、小型钢丝绳的破断拉力测试需求。压块与夹座的连接采用内六角圆柱头螺栓，螺栓的强度等级为12.9级，锁紧时可提供足够的压紧力，压块与绳体接触的面同样做了网纹滚花处理，进一步增大接触摩擦力，针对不同直径的绳索，可通过调整压块的锁紧行程适配3mm到20mm直径的各类绳体，无需更换夹头配件，提升了夹具的通用性。在实际使用过程中，操作人员只需先将上下夹座分别固定在试验机的对应接口上，调整上下夹头的间距到适合试样长度的位置，

　　再将待测绳索的两端分别绕在上下夹头的圆弧槽内，预留足够的缠绕长度后锁紧压块，预加1%额定载荷的预紧力确认试样无打滑、无偏斜后，即可启动试验机按照标准速率进行拉伸测试，整个装夹过程耗时不超过两分钟，相比传统楔形夹具的装夹效率提升40%以上，同时测试数据的离散度可控制在3%以内，完全满足材料测试的精度要求。夹具体的所有承载部件均采用45号钢调质处理，表面做发黑防锈处理，圆弧槽的加工粗糙度控制在Ra1.6，既保证摩擦力足够，又不会因为表面过于粗糙割伤绳体纤维，压块的边角位置都做了R2的圆角过渡，避免尖锐边角在拉伸过程中剪切绳体。这套夹具的安装边界尺寸控制合理，单个夹座的长宽高尺寸为120mm80mm100mm，不会占用过多的试验机测试空间，适配行程在500mm以上的各类万能材料试验机，除了常规的绳索破断拉力测试外，还可用于绳索的循环载荷疲劳测试、蠕变测试等长时间力学试验场景，装夹的可靠性经过多轮实际测试验证，连续测试100次以上无打滑、无试样夹伤断裂的情况，能够稳定满足质检、科研、生产校验等多场景的绳索力学测试装夹需求。
