KILOVAC LEV100高压直流接触器结构设计

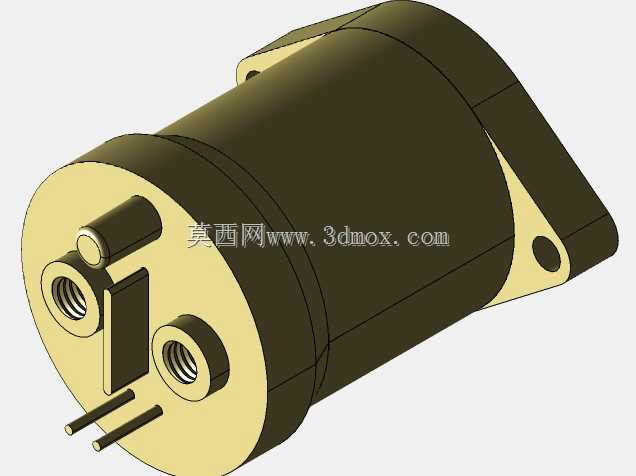

　　在高压直流配电系统的设计选型中，主回路的通断器件直接决定整套系统的运行可靠性，尤其是在新能源储能、电动汽车高压配电、工业直流电源、通信基站后备电源这类场景里，直流回路不存在交流电流的自然过零点，分断时拉弧风险远高于交流回路，普通交流接触器根本无法满足高压直流工况的灭弧与载流要求，LEV100系列高压直流接触器正是针对这类900Vdc电压等级的直流回路通断需求开发的专用器件。从三维模型呈现的结构来看，这款接触器采用密封式圆柱形主体结构，主体外壳采用高强度绝缘耐温材质，整体做了密封灌封处理，能够在高湿度、多粉尘、存在轻度腐蚀性气体的工业环境中稳定工作，避免外界杂质进入触头腔影响灭弧性能与接触可靠性。主体侧面延伸出带安装孔的法兰式安装脚，

　　两个安装孔位做了沉台设计，安装时可以采用螺栓从正面穿入固定，安装面与主体轴线平行，这种侧装法兰结构能够最大化节省高压配电腔内的轴向安装空间，适配紧凑化的配电模块布局，安装时需要注意安装面的平面度公差控制在0.1mm以内，避免螺栓锁紧后壳体受额外应力导致密封结构受损。器件的主接线端布置在圆形端面的两侧，采用内螺纹接线柱结构，接线时可以将铜排或电缆终端直接用螺栓压接在接线端面上，两个主接线端之间设置了凸起的绝缘隔栏，能够拉大极间爬电距离，避免高压工况下极间飞弧短路；主接线端旁侧布置了两个细径的控制引脚，为线圈驱动端，用于接入低压控制信号实现主回路的通断控制，控制引脚与主回路接线端之间同样设置了绝缘挡墙，实现强弱电回路的物理隔离，

　　避免高压串入控制回路损坏前端控制元件。从设计逻辑上看，这款接触器的触头腔采用密封充灭弧介质的结构，触头采用耐电弧烧蚀的合金材质，能够在带载分断时快速熄灭直流电弧，避免触头熔焊，保证额定载流工况下的接触电阻稳定，不会长期运行后出现异常温升。在实际工程应用中，这类接触器常被布置在高压配电盒的主回路上，作为电池组与负载之间的主控开关，也会用在直流充电回路、光伏阵列汇流后的主通断节点、工业直流电机的供电回路中，选型时需要匹配回路的额定工作电压、持续载流量以及短时冲击电流参数，安装时需要预留足够的接线空间，主回路接线的扭矩需要符合器件规格要求，避免压接过松导致接触发热，或是压接过力损坏接线柱内螺纹。三维建模过程中，

　　需要重点还原安装法兰的孔位尺寸、接线端的螺纹规格与相对位置、主体外径与总长度参数，这些尺寸直接决定了器件在装配时是否会和周边结构、铜排、线束产生干涉，尤其是在紧凑化的高压配电模块设计中，接触器周边往往还要布置熔断器、铜排、高压线束、绝缘隔板等部件，准确的外形与安装尺寸能够提前在装配验证阶段排查干涉问题，减少后续实物打样的修改次数。另外，这款接触器的主体圆柱与安装法兰为一体化结构，建模时需要注意法兰与主体连接处的圆角过渡，避免应力集中的结构设计，同时端面的绝缘隔栏高度、控制引脚的伸出长度也是建模时不能忽略的细节，这些结构直接关系到高压绝缘距离的校核，是电气安全设计中的关键校验项。在进行设备整体的三维布局时，还要考虑接触器的维护操作空间，保证接线、拆装时工具能够有足够的操作空间，不会被周边部件遮挡，同时要注意接触器的安装方向，避免接线端朝上导致凝露水滴入接线间隙引发绝缘故障。
