情人节主题心形带状创意装饰摆件

　　做了十几年机械结构设计，平时除了做工业设备的结构件，偶尔也会做一些创意类的结构造型练手，这个心形带状结构就是之前练手时做的一款创意装饰件，最初的想法是把工业折弯结构和浪漫主题结合，打破大家对机械零件都是冰冷工业感的固有印象。

　　从应用场景来说，这类结构首先可以作为桌面装饰摆件，放在办公工位或者家居展示柜里，本身流畅的曲面造型没有尖锐棱角，不会出现刮蹭的问题，也可以作为文创产品的结构原型，后续做表面喷涂、电镀处理之后，能适配不同的装饰风格，甚至可以作为小型礼品的支撑结构，在带状的平直段预留粘贴位就能固定小的纪念卡片或者装饰配件。

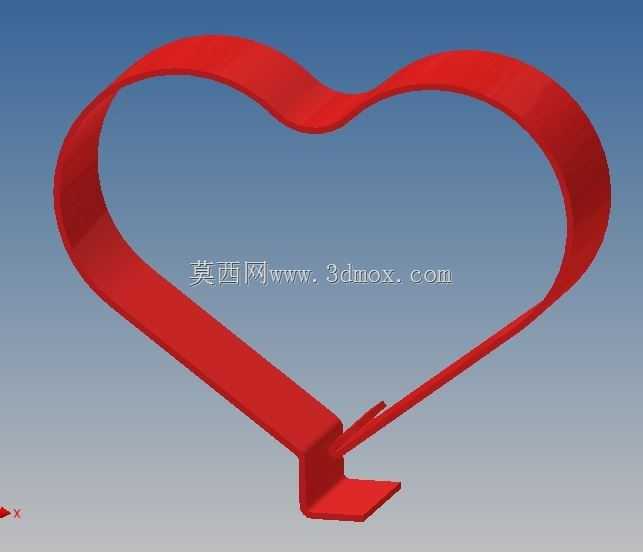

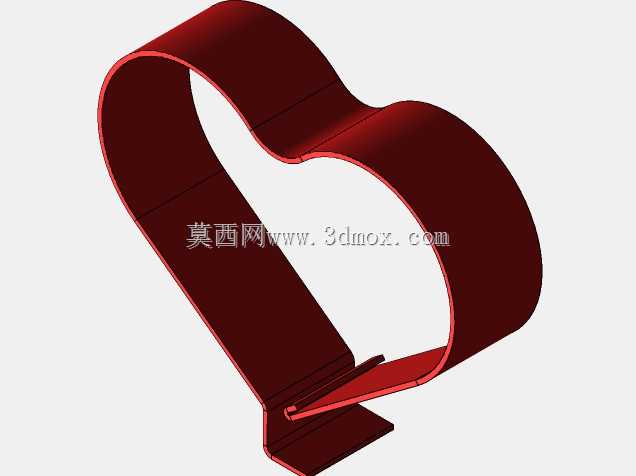

　　设计思路上没有走常规实心心形摆件的路线，而是采用等宽带状材料连续弯折成型的方案，整体结构是一根连续的带状料，从底部的平直支撑段开始，顺着空间曲面平滑抬升，逐渐弯曲围合出完整的心形轮廓，最后在靠近支撑段的位置做收边处理，没有多余的拼接缝，整个结构是一体化成型的，不管是后续用3D打印做样件，还是用金属薄板冲压折弯做量产件，都能减少拼接工序，降低加工难度。

　　结构设计的时候特意做了几个细节处理，首先是底部的支撑段，做了加宽的平直折弯边，整个支撑面和放置平面完全贴合，支撑段的长度占整个心形轮廓横向宽度的六分之一左右，重心刚好落在支撑面的中心区域，放置的时候不会出现侧翻的问题，不需要额外增加配重块就能保证摆放稳定性。然后是带状结构的折弯过渡位置，所有的曲面过渡都做了等半径圆角处理，没有锐角折弯，一方面是避免折弯处出现应力集中，不管是塑料件还是金属件，都不会因为应力集中出现断裂或者折弯开裂的问题，另一方面也能提升整体的顺滑手感，拿取的时候不会划手。

　　尺寸边界上，整个结构的横向最大宽度控制在120mm左右，纵向高度控制在100mm左右，带状结构本身的宽度是12mm，材料厚度根据加工方式不同可以调整，3D打印的话厚度设为2mm就能保证足够的结构强度，金属薄板加工的话0.8mm到1.5mm的厚度都能满足成型要求，安装边界上因为本身是摆件结构，不需要额外的安装孔位，直接放置即可，如果需要固定在其他载体上，只需要在底部支撑段预留两个直径3mm的安装孔，就能用螺丝固定在木质或者金属底座上，适配不同的展示需求。

　　曲面建模的时候特意调整了心形轮廓的曲率，两个圆弧侧的曲率做了不对称的微调，避免完全对称带来的呆板感，带状结构在围合到心形顶部的凹陷位置时，做了轻微的抬升处理，让整个轮廓的线条更有流动感，而不是完全在一个平面上的二维心形拉伸，这种空间曲面的结构在建模的时候需要注意带状截面始终和曲面走向保持垂直，避免出现截面扭曲导致的壁厚不均问题，后续不管是做渲染还是加工出样，都不会出现表面凹凸不平的瑕疵。

　　从功能特性来说，这个结构除了装饰作用之外，带状结构的上表面是连续的平滑曲面，还可以作为小型的置物边，放置回形针、耳钉这类小型的零散物件，底部的支撑段和心形围合出来的中间区域是空的，也可以穿过细的挂绳做成悬挂式的装饰挂件，适配不同的使用场景。结构本身没有复杂的内部腔体，不管是FDM3D打印还是光固化打印，都不需要加太多支撑，打印完成之后只需要简单打磨就能得到光滑的表面，后续做表面处理的成本也很低，如果做金属材质的话，用激光切割下料之后，通过专用的折弯工装就能一次成型，量产的效率很高，单件的加工成本也能控制在很低的水平。

　　之前做这类创意结构的时候，经常会出现造型好看但加工难度大的问题，这次设计的时候从一开始就考虑了加工工艺的可行性，所有的折弯角度都控制在常规折弯设备能加工的范围内，没有出现过小的折弯半径，也没有需要多轴联动才能加工的复杂曲面，普通的三轴加工中心或者常规的钣金折弯设备都能完成加工，不需要定制特殊的工装夹具，对于小批量定制或者量产都很友好。另外结构的壁厚是均匀的，不管是注塑加工还是3D打印，都不会出现因为壁厚不均导致的缩痕或者打印翘边问题，成型后的成品尺寸稳定性很好，长时间放置也不会出现变形的问题。
