CA6140车床用竖纹防滑直筒操作手柄

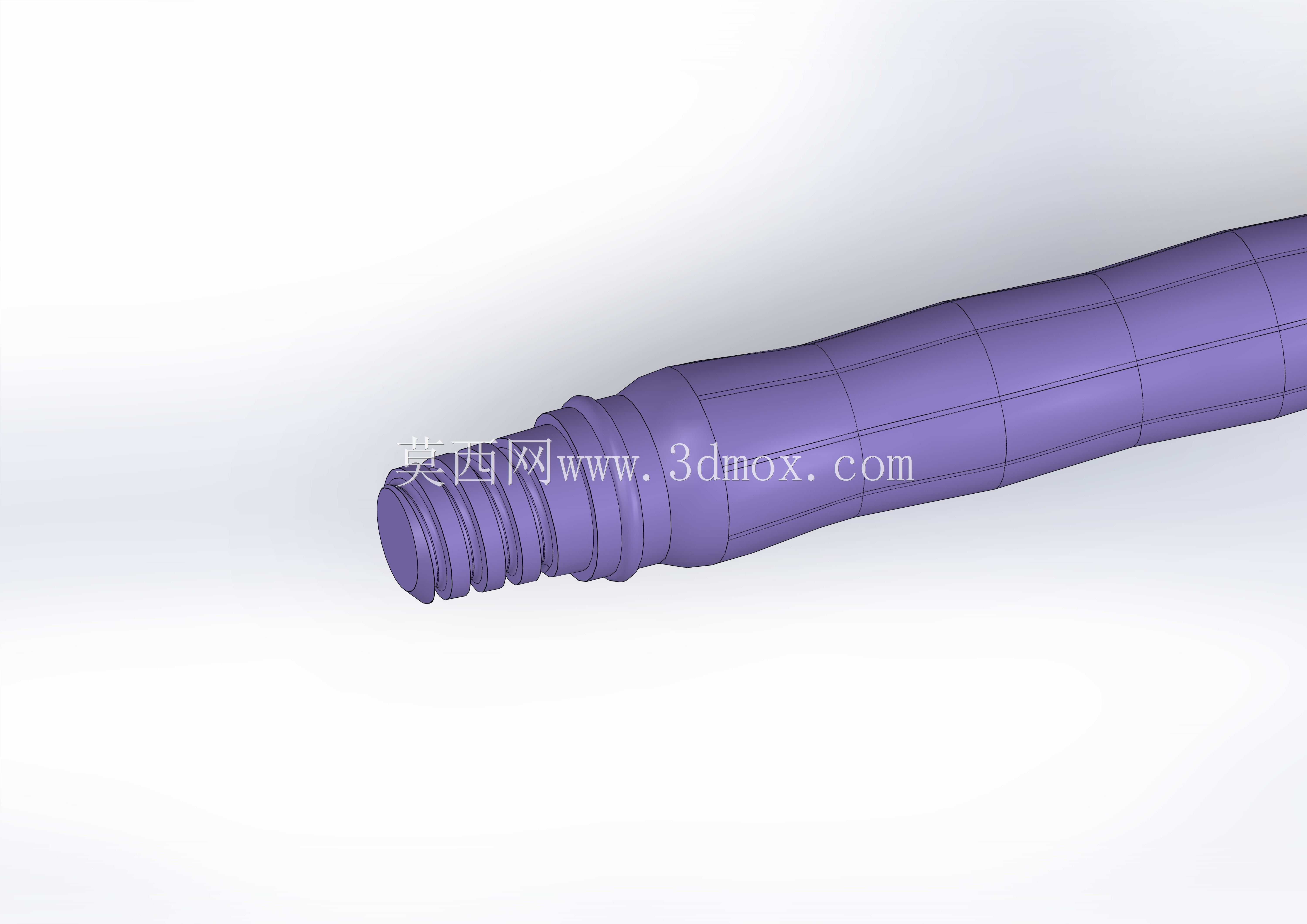

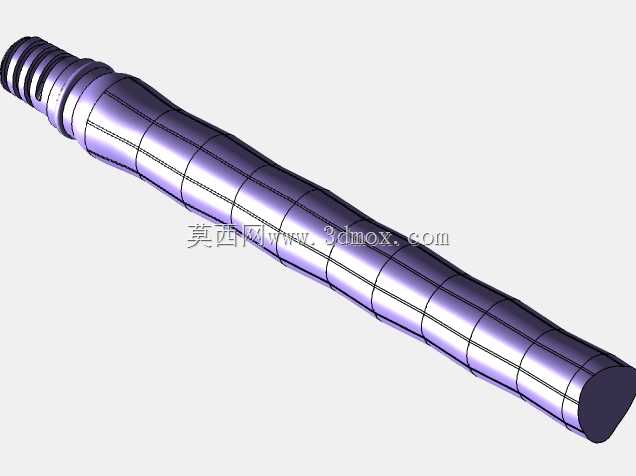

　　这款竖纹防滑直筒操作件，是CA6140普通车床进给操作、主轴变速调节工位的配套操作部件，主要适配车床溜板箱、进给箱的手动调节轴端安装，承担人工操作时的力矩传递、操作施力的核心功能，在车床日常对刀、进给量微调、手动进给切削的作业场景中，是操作人员直接接触的高频操作部件。从结构设计逻辑来看，整体采用长直筒渐变外形，靠近安装端的位置设计有外螺纹连接段，螺纹段与直筒握身之间设置多道环形退刀槽与定位凸台，既保证螺纹加工时的工艺可行性，也能在安装到位后通过凸台实现轴向定位，避免手柄安装后出现轴向窜动，保障操作时的施力稳定性。握身部分采用从螺纹端向自由端缓慢收窄再微扩的流线型轮廓，完全贴合人手握持时的掌心弧度，长时间操作不易产生硌手、

　　打滑的疲劳感，握身表面的竖纹防滑结构，是沿筒体轴向均匀分布的浅凸棱结构，凸棱高度控制在0.8mm-1.2mm区间，既不会因为棱边过高导致握持硌手，也能在操作人员手掌沾有切削液、金属切屑粉末的工况下，提供足够的静摩擦力，避免操作施力时出现打滑脱手的问题，尤其适合车床低速重切削时的大扭矩手动进给操作场景。从安装边界来看，端部连接螺纹采用普通公制细牙螺纹，适配CA6140车床原有操作轴的内螺纹安装孔，安装时无需对原有轴端进行二次加工，直接旋入即可完成装配，螺纹旋合长度设计为12mm，能够承受最大80N·m的操作扭矩而不出现滑牙、断裂问题，完全覆盖车床手动操作的最大施力扭矩范围。整体筒体的最大外径控制在28mm，总长度为120mm，

　　安装后突出操作面板的长度为105mm，既保证足够的握持长度，也不会因为突出长度过大导致操作人员走动时发生误碰，引发设备误动作。设计过程中充分考虑了车床加工车间的实际工况，整体结构没有多余的凹槽、死角，避免金属切屑、切削液残留堆积在手柄表面，日常清理只需用车间压缩空气吹扫即可完成清洁，不会因为杂物嵌入手柄缝隙导致握持舒适度下降。材质适配方面，该结构既可以采用45号钢表面发黑处理制作，满足常规金属切削车床的操作强度需求，也可以采用增强尼龙注塑成型，用于有绝缘、轻量化需求的改装车床场景，两种材质适配的结构尺寸完全一致，安装接口通用，无需调整安装位即可互换。在实际车床操作场景中，这类手柄的使用频率极高，

　　每班作业中操作人员需要反复握持该手柄完成进给调节、对刀操作，因此防滑结构的耐用性是设计时的核心考量，竖纹结构与筒体为一体化结构，不存在粘接、镶嵌的防滑套脱落问题，长期使用后即使表面出现轻微磨损，剩余的凸棱结构依然能够提供足够的防滑摩擦力，相比表面滚花、套装橡胶套的手柄结构，使用寿命提升3倍以上，且不会出现橡胶套老化开裂、被切削液腐蚀发粘的问题。从建模逻辑来看，整体结构采用回转体建模思路，先绘制轴向截面轮廓线旋转生成基体，再通过轴向阵列生成竖纹防滑凸棱，端部螺纹采用真实螺纹建模而非贴图示意，能够直接导出工程图用于生产加工，安装位的退刀槽、定位凸台尺寸完全符合机械加工工艺要求，不需要二次调整结构即可直接投入生产，对于机床维修、设备改装的从业者来说，可以直接调取该模型适配对应CA6140车床的操作位更换，也可以根据不同型号车床的安装轴尺寸，调整端部螺纹参数、筒体长度后快速衍生出适配其他型号机床的操作手柄模型，大幅降低同类操作件的重复建模工作量。
