CA6140车床液压管路装配结构

　　这套管路结构围绕CA6140普通车床的液压与流体输送需求展开，完整呈现了从控制箱体到执行端的管线走向、接头布置与安装固定关系，是机床改造、维修测绘和装配工艺梳理时很有参考价值的一套实体结构。

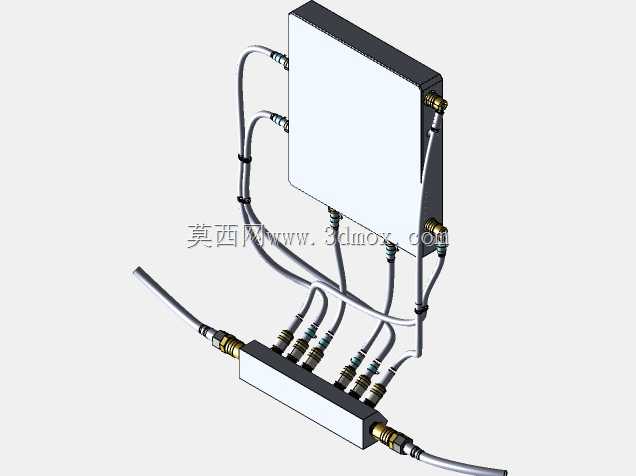

　　从现场布置来看，管路并非简单把软管拉直连接，而是要在车床有限的机身空间内避让运动部件、检修口和防护罩。图中可以看到方形控制箱体位于上部，多根柔性管线从箱体侧面和下部分别引出，一部分沿箱体侧边短距离折返，另一部分向下汇集到中部的分流阀块，再由阀块向末端执行元件输送介质。这样的走向兼顾了两个实际问题：一是箱体接口处需要保留软管弯曲半径，避免接头根部长期受折产生疲劳裂纹；二是阀块集中布置后，检修人员可以在一个区域完成压力检测、接头紧固和故障排查，不必在床身各处分散拆管。

　　功能上，这套管路承担介质分配与动作控制。中部阀块相当于管路系统的枢纽，上面布置多个接口和控制阀件，进油或回油路径在阀块内部完成分流、合流，外部软管则连接箱体、阀块和末端执行机构。管线端部采用标准接头与锁紧结构，配合管夹固定，能够在车床振动环境下保持接口密封。柔性管段的长度经过预留，既满足装配公差补偿，也允许相关部件在维护时小幅移位而不必强行拆卸硬连接。

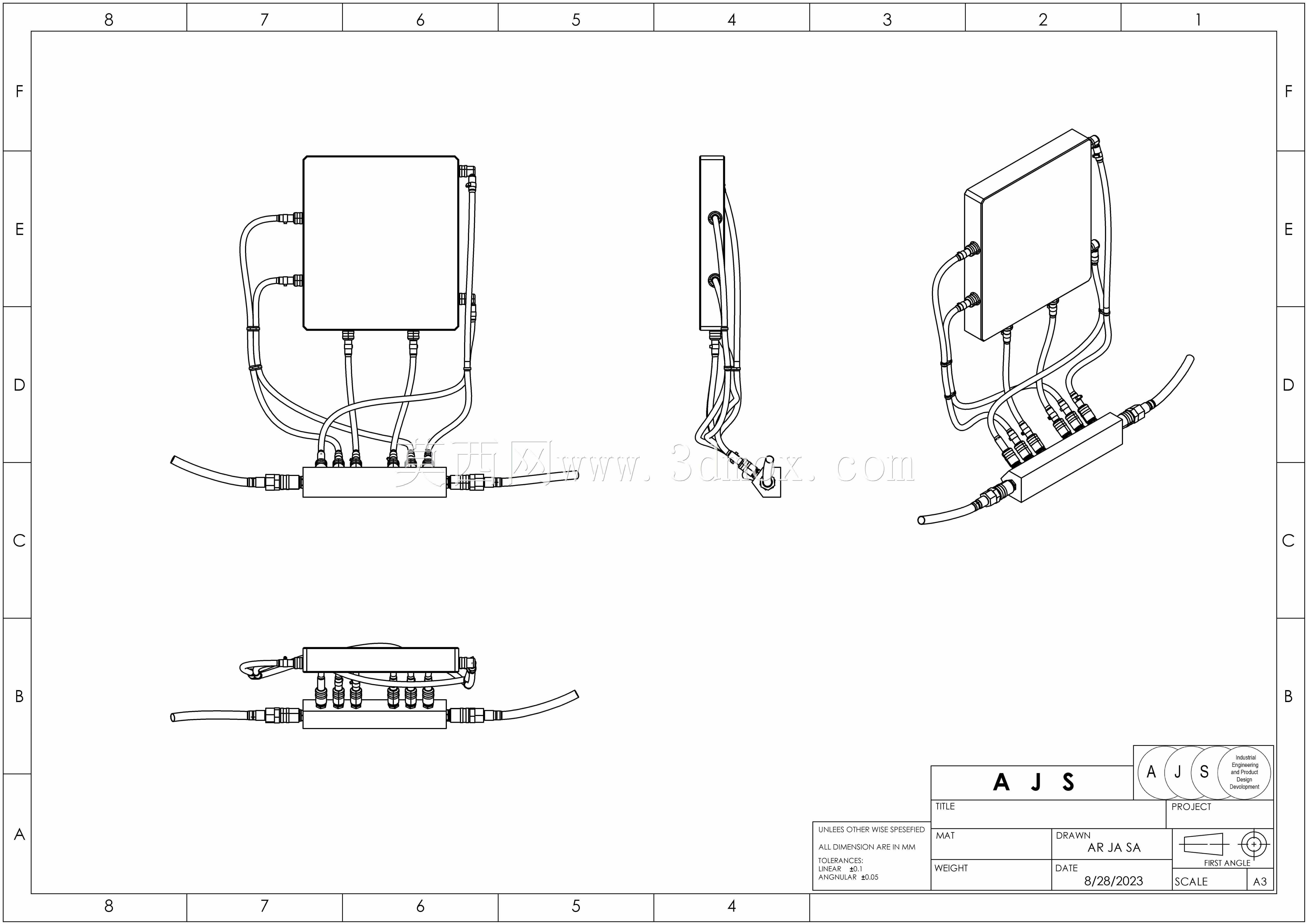

　　设计思路上，结构重点不在复杂曲面，而在空间路径规划。上部箱体与下部阀块之间存在高度差，管线如果直接垂落，会与床鞍、刀架或防护板发生干涉；模型中采用侧向绕行、分层汇集的方式，把多根管路整理成束，并在关键转折处保留圆弧过渡。侧视图清楚显示管线贴靠箱体边缘布置，俯视图和轴测图则表达了阀块前后接口的排列关系。多视图结合后，装配人员能够判断每根管子的起止点、弯曲方向和固定位置，减少现场试装时的反复调整。

　　外形与安装边界方面，上部箱体为规则矩形结构，管路向箱体左右两侧及下方伸出；下部阀块呈长条状，沿横向布置，多个接头沿长度方向排列，末端管线继续向两侧延伸。整体安装时需要确认三类边界：第一，箱体背面与安装面之间的接头空间，过小会导致扳手无法操作；第二，软管最小弯曲半径，折弯过急会造成通流截面减小和外层损伤；第三，阀块周围与机床运动件的安全间隙，尤其是床鞍移动方向上不能出现管线拖拽。固定点应选在接头附近和管线中段，既能抑制振动甩动，又不能把软管完全锁死，以免热胀冷缩或设备变形时产生附加应力。

　　在机床应用场景中，这类管路结构常见于润滑、冷却、液压夹紧或辅助动作回路。CA6140作为经典卧式车床，改造时往往需要增加液压夹具、润滑分油装置或冷却控制单元，管路布置直接影响设备可靠性。模型把箱体、阀块、软管、接头和末端连接件作为一个装配体表达，便于工程师检查接口规格是否匹配、管线长度是否合理、维护空间是否充足。对于三维建模人员来说，练习重点在于软管路径的样条拟合、接头方位约束以及装配干涉检查；对于维修和装配人员，则可据此理解介质流向，判断泄漏点可能出现的位置，并在更换管线时保持原有弯曲形态和固定间距。
