CA6140车床配套滚珠丝杠线性位移模组

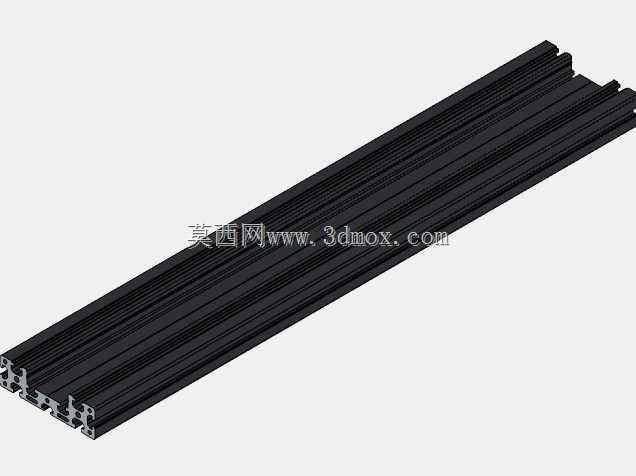

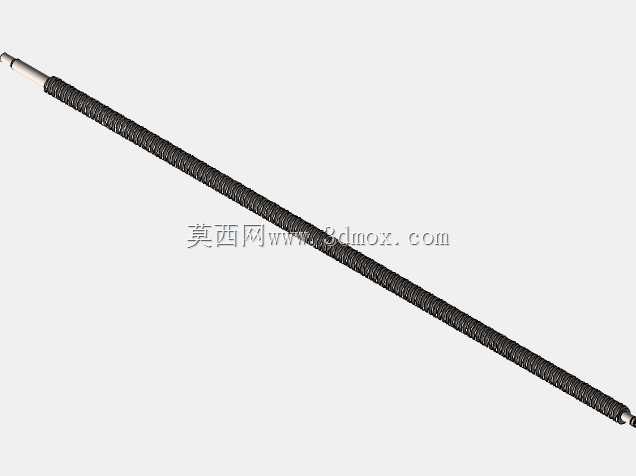

　　这款线性位移模组的机械驱动部分采用直径16mm、导程5mm的滚珠丝杠作为核心传动件，整体结构围绕高刚性、高传动精度的设计目标搭建，适配低速重载的直线位移工况，在CA6140普通车床的数控化改造场景中，可直接作为刀架纵向进给的替代传动单元使用，也可拓展应用于各类中小型数控专机、自动化生产线的工位移载机构中。从实际应用场景来看，这类线性位移模组并非通用型高速滑台，其参数选型完全偏向需要大推移力、低速运行下保持稳定精度的作业场景：比如车床改造中刀架的进给动作，本身不需要过高的直线运行速度，但要求传动间隙极小、负载状态下形变量可控，才能保证车削加工时的进给精度，避免出现扎刀、进给爬行等加工缺陷；在自动化生产线的工件移位工位，若需要推移重量较大的工装夹具或加工件，且移位行程内的重复定位精度要求控制在0.02mm以内，这款模组的结构特性刚好匹配这类需求。

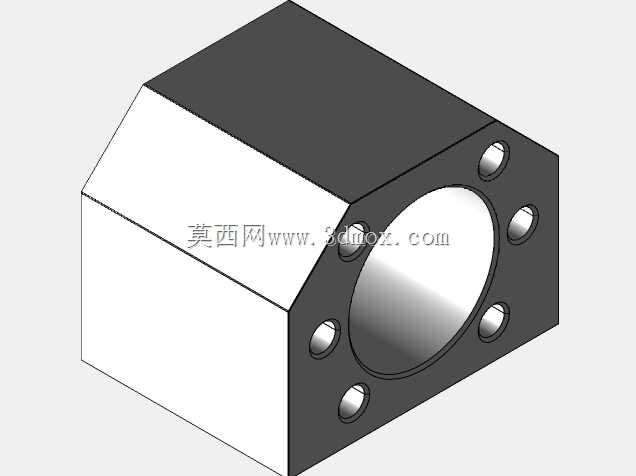

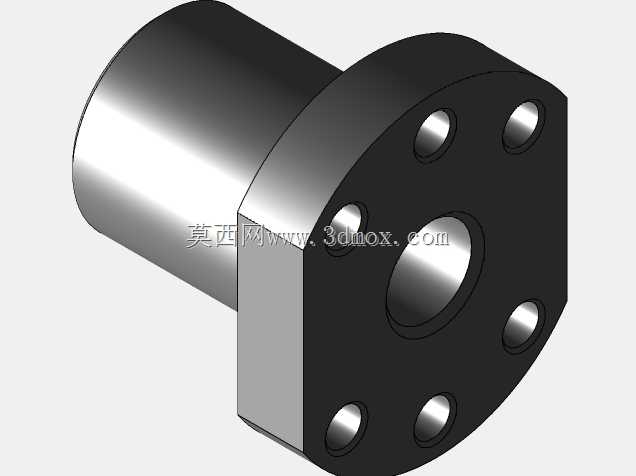

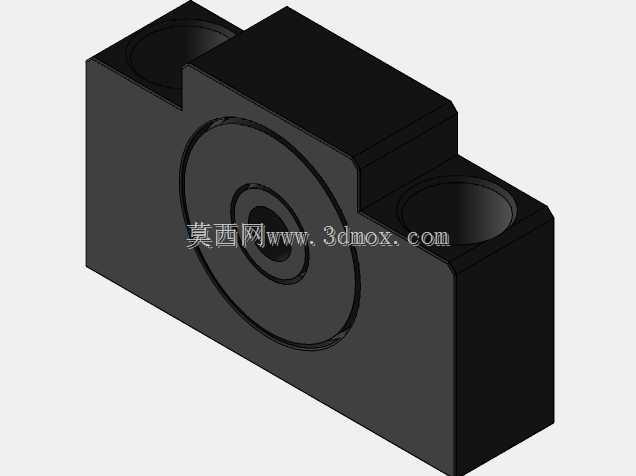

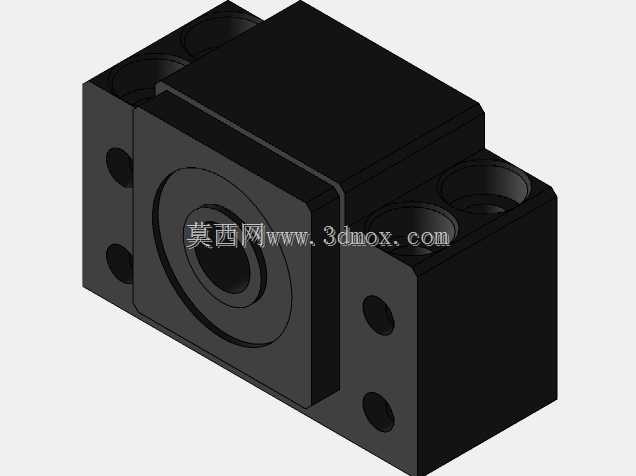

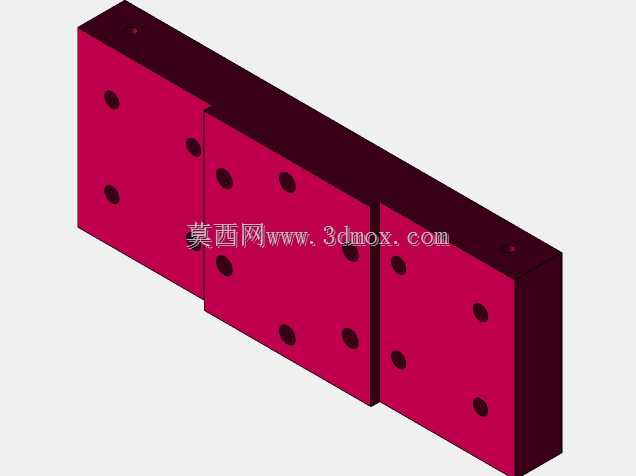

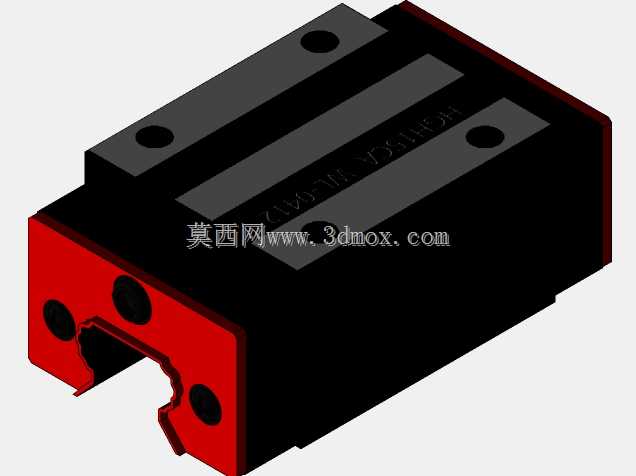

　　设计思路上，这款模组没有采用同步带传动的高速方案，而是全程围绕滚珠丝杠的传动特性做结构匹配：丝杠螺母副采用预紧安装结构消除轴向间隙，支撑端选用成对安装的角接触球轴承承受径向与轴向的复合载荷，避免丝杠在大推力负载下出现轴向窜动；导轨部分与丝杠安装基准做一体化铣削加工，保证导轨安装面与丝杠轴线的平行度控制在0.02mm/100mm以内，从加工基准层面消除安装误差带来的运行卡顿、精度损失问题。模组的滑台部分设计有标准化的T型安装槽，可直接固定车床刀架、气动夹具、检测探头等常用执行部件，不需要额外加工过渡连接板，降低现场改造的加工工作量。

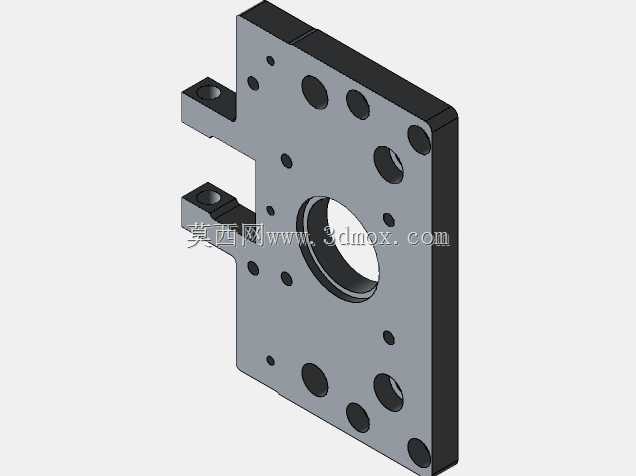

　　从安装边界来看，这款模组的整体安装尺寸完全匹配CA6140车床原进给机构的安装空间，底座安装孔位与原车床床身的预留安装孔对齐，替换原有的光杠进给结构时不需要对床身做二次打孔或焊接改造，大幅降低车床数控改造的施工难度；模组的两端预留有行程限位开关的安装位，可直接加装机械式或光电式限位装置，防止滑台超程运行造成机械碰撞；丝杠的轴端设计有标准的联轴器连接位，可直接匹配42/57系列步进电机或伺服电机的输出轴，不需要额外定制轴套或转接法兰。

　　实际使用中，这款模组的刚性表现完全适配金属切削类设备的负载特性：在承受额定径向负载时，滑台的垂直方向形变量不超过0.01mm，不会因为切削反力导致滑台偏移，保证加工过程中的进给稳定性；滚珠丝杠的传动效率相比传统的梯形丝杠提升60%以上，电机驱动扭矩需求更低，长时间运行下的温升更小，不会因为热伸长导致进给精度漂移。对于非标设备设计人员来说，这款模组的结构可直接作为通用线性传动单元的设计参考，其支撑结构、密封设计、安装基准的处理方式，都可以复用到其他参数的线性滑台设计中，尤其是针对低速重载、高精度要求的传动场景，这种基于小直径大负载滚珠丝杠的模组结构，相比线轨加外置丝杠的分体式结构，集成度更高、安装调试难度更低，更适合中小型专机的快速搭建需求。

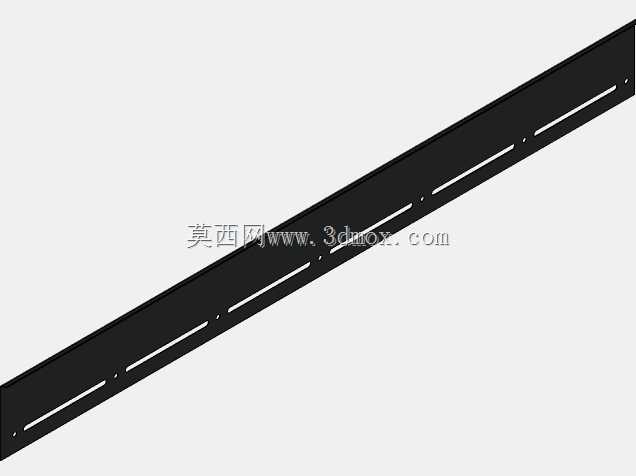

　　在数控专机的设计选型中，这类模组还可应用于磨床的砂轮进给机构、检测设备的探头移位机构等场景，只要工况满足低线速度、大推移力、高精度保持性的要求，都可以直接选用该结构的模组，不需要重新设计传动结构，缩短设备的研发周期。模组的侧面设计有可拆卸的防尘密封胶条，可阻挡加工过程中的切屑、切削液进入导轨和丝杠接触面，延长内部传动件的维护周期，适配机加工车间多粉尘、多切削液的恶劣使用环境，避免杂质进入导致丝杠磨损、导轨卡滞等故障。
