CA6140车床异形杠杆式传动连接臂

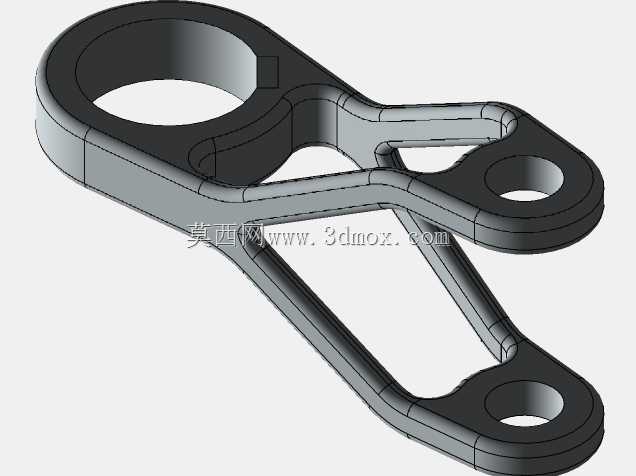

　　这款异形连接臂是CA6140普通车床进给传动系统中的核心传力构件，实际装配在溜板箱与进给操纵机构的衔接位置，承担着操纵力传递、运动方向转换的核心作用，日常车床操作中切换纵横进给、接通开合螺母的动作，都需要通过该构件的摆动来完成动力的传导。从结构设计来看，构件采用三孔异形悬臂布局，最大端的通孔为安装基准孔，用于与固定在溜板箱侧壁的支撑销轴配合，作为整个构件摆动的旋转支点，该孔的内径公差严格控制在H7区间，孔壁表面粗糙度要求达到Ra1.6，保证与销轴转动配合时无卡滞、无过量旷量，避免长期使用后出现操纵手感松垮、进给定位不准的问题。另外两个尺寸偏小的通孔分别连接操纵拉杆与拨叉组件，其中靠近悬臂中段的孔位负责承接操纵手柄传来的初始作用力，末端的孔位则将放大后的摆动力传递到进给拨叉，带动滑移齿轮完成啮合切换。

　　设计过程中针对构件的受力特性做了针对性的结构优化，整个臂身采用变截面的流线型过渡设计，在三个孔位的连接区域做了局部加厚处理，同时在臂身的非受力侧设置了镂空减重结构，在不降低整体结构刚度的前提下，有效减少了构件自身的转动惯量，让操纵动作更加轻便灵活，避免高速摆动时出现惯性冲击。臂身的所有转角位置都采用了R3-R5的圆角过渡，完全规避直角应力集中的问题，经过有限元受力校核，在承受最大操纵冲击力的工况下，构件的最大应力集中点出现在大孔与悬臂的衔接位置，应力值远低于45号钢调质处理后的许用应力范围，长期交变载荷作用下不会出现疲劳断裂的问题。

　　从安装边界来看，构件的整体摆动平面与溜板箱侧壁保持12mm的平行间距，大孔的安装端面设计有2mm深度的沉台，用于容纳推力垫片，减少转动过程中的端面摩擦；两个小孔的中心距严格匹配对应拉杆与拨叉的安装尺寸，装配时无需额外修配即可完成对位，互换性能够满足车床备件的通用替换要求。构件的厚度方向尺寸统一为10mm，安装后不会与周边的光杆、丝杆、操纵轴等零部件发生运动干涉，整个摆动行程范围内的最小安全间隙保持在3mm以上，即使在车床高速运转产生轻微振动的情况下，也不会出现剐蹭、卡滞的故障。

　　实际使用场景中，该构件的工作环境长期接触车床切削液飞溅与金属粉尘，因此设计时表面处理采用发黑氧化工艺，提升构件的防锈耐磨能力，孔位位置在装配时会涂抹锂基润滑脂，进一步降低转动副的磨损速率，正常维护条件下的使用寿命可以达到8年以上。不同于标准的等截面杠杆，这款异形臂的轮廓完全根据CA6140车床溜板箱内部的狭窄空间做了适配性设计，臂身的弯曲角度精准避让了内部的齿轮传动组与润滑管路，不需要改动周边原有零部件的位置即可直接安装，非常适合作为车床大修、备件替换时的配套构件使用。建模过程中所有的配合尺寸都严格遵循CA6140车床的原厂装配公差要求，孔位的同轴度、臂身的平面度都按照实际加工的精度要求做了参数化设置，导入装配环境后可以直接完成虚拟装配验证，检查运动行程内的干涉情况，也可以基于该模型做进一步的结构优化，比如针对重载操纵场景调整臂身厚度、更换更高强度的材料等，适配不同改装版本的车床传动需求。
