CA6140车床专用铰接式支撑座结构设计

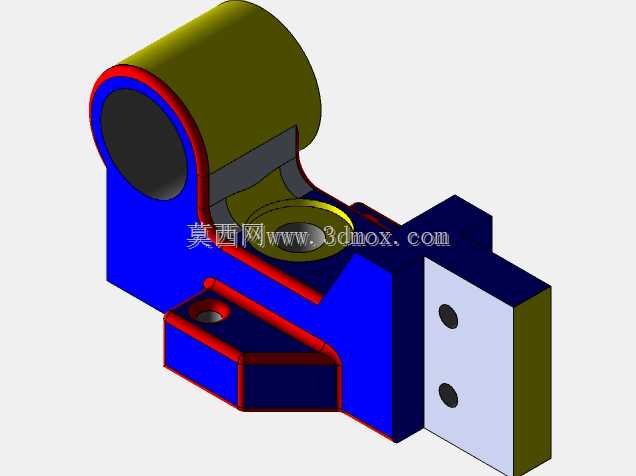

　　在普通卧式车床的进给传动与辅助支撑系统中，这类带铰接孔的支撑座是承担轴类部件定位、载荷传递的核心连接件，日常应用场景覆盖CA6140系列车床的溜板箱辅助支撑、光杆过渡支撑以及挂轮架铰接定位工位，实际运行中需要同时承受径向载荷与小范围的铰接摆动扭矩，对结构的刚度、安装定位精度都有明确的工程要求。从结构功能来看，该零件上部的大直径通孔为铰接轴安装位，孔口做了加厚翻边处理，能够有效提升孔壁的接触面积，降低铰接轴转动过程中的接触应力，避免长期运行出现孔位椭圆磨损；下部的沉头孔为本体安装固定位，可通过内六角螺栓将支撑座锁紧在车床床身或溜板的安装基面上，沉孔设计能够保证螺栓头不突出零件表面，避免与周边运动部件发生干涉；侧面的带双孔垂直安装板，

　　用于附属的润滑管路支架或是行程触发挡片的固定，两个定位孔采用同轴度公差约束，保证附属件安装后不会出现位置偏移。设计过程中首先要匹配CA6140车床对应工位的安装边界，上部铰接孔的中心高需要与车床原有支撑位保持同轴，误差控制在0.02mm以内，否则会造成铰接轴安装后出现别劲现象，加剧轴与孔的磨损；零件整体的宽度方向尺寸需要避让周边的走刀轨迹，尤其是靠近溜板移动的一侧，外形做了斜角过渡处理，避免溜板快速移动时与零件发生碰撞。下部的安装基面平面度要求控制在0.01mm以内，安装时能够与床身基面完全贴合，避免螺栓锁紧后零件出现内应力，长期运行发生变形。从结构强度设计角度，铰接孔与下部安装座之间的过渡区域做了圆弧加厚处理，

　　这个位置是零件的应力集中区，车床运行中进给系统的交变载荷会首先作用在该过渡位置，加厚处理后能够将应力分散到整个支撑壁上，避免出现应力断裂；铰接孔下方的凹槽结构是为了预留润滑脂的存储空间，铰接轴转动时，润滑脂可以顺着孔壁的油槽进入配合面，减少干摩擦的出现，延长零件的维护周期。安装边界方面，零件底部两个安装孔的孔距严格匹配CA6140车床床身对应位置的原有螺纹孔间距，不需要对床身进行二次加工即可直接替换原有损坏的支撑座，降低设备维修的改造成本；侧面安装板的突出长度控制在合理范围内，不会超出车床的外防护边界，避免防护安装时出现干涉。实际建模过程中，所有配合面都预留了合理的公差带，铰接孔与轴的配合采用H7/g6的间隙配合，

　　既保证轴能够灵活转动，又不会出现过大的旷量；安装孔采用通孔设计，螺栓穿过时留有0.5mm的间隙，方便安装时微调零件位置，保证铰接孔的中心高对齐。零件的壁厚设计遵循等强度原则，主体支撑壁厚度保持均匀，避免铸造过程中出现缩孔、砂眼等缺陷，同时也能减少零件的整体重量，降低床身的附加载荷。在实际使用场景中，这类支撑座一旦出现磨损，会直接导致进给传动出现卡顿，影响工件的加工表面粗糙度，因此结构设计时在易磨损的铰接孔位置预留了镶套安装位，后期维护时只需要更换铜质镶套即可，不需要整体更换支撑座，大幅降低设备的维护成本。整体结构没有多余的冗余设计，所有外形特征都服务于功能需求，斜角过渡、圆弧加强、沉孔避让等细节都是结合车床实际运行中的干涉问题、磨损问题、安装问题做的针对性设计，完全匹配CA6140车床对应工位的使用要求。
