Solidworks曲面建模进阶练习构件

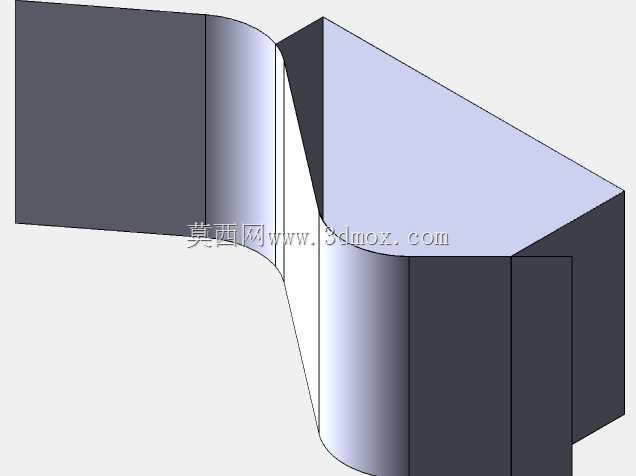

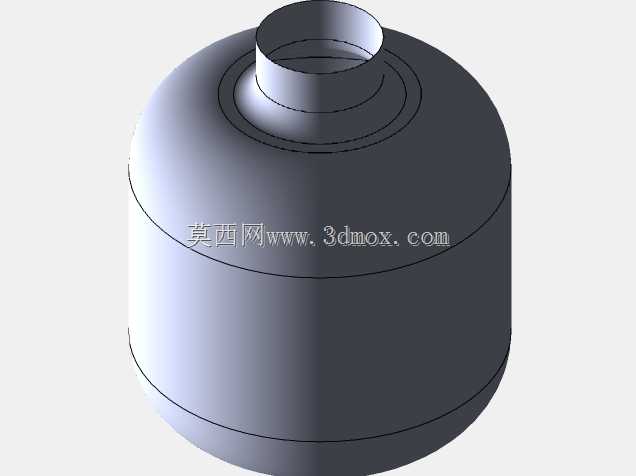

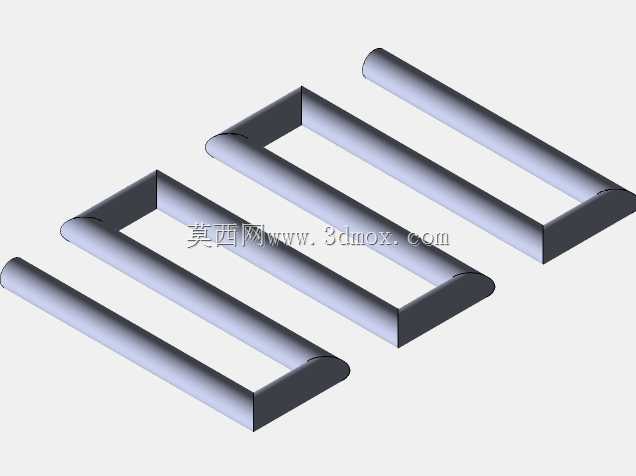

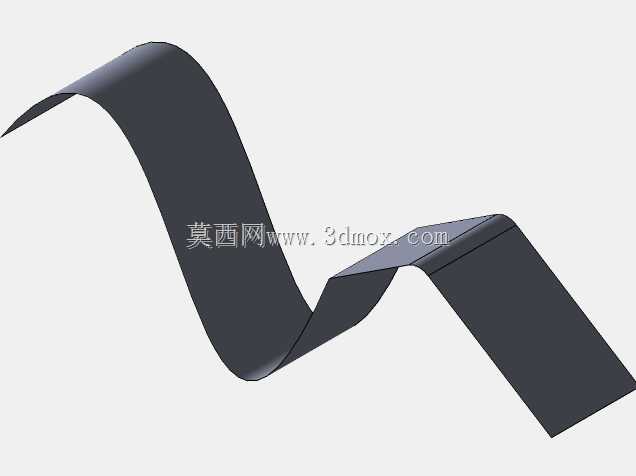

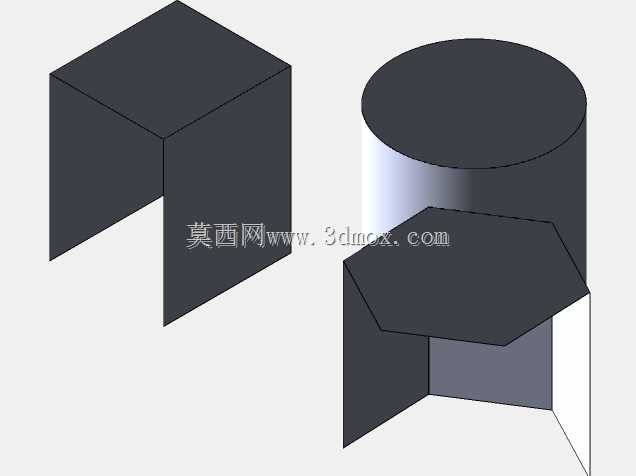

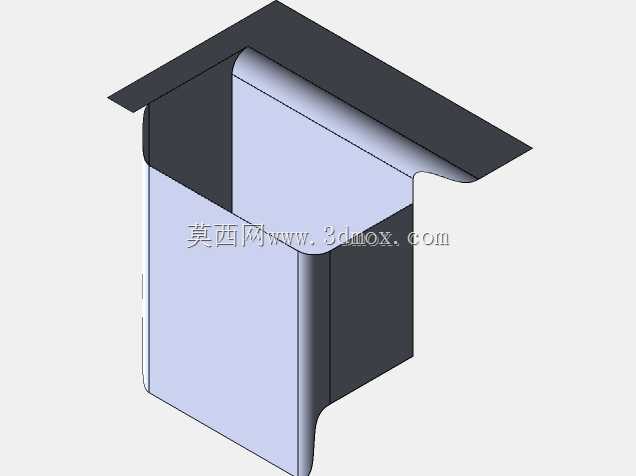

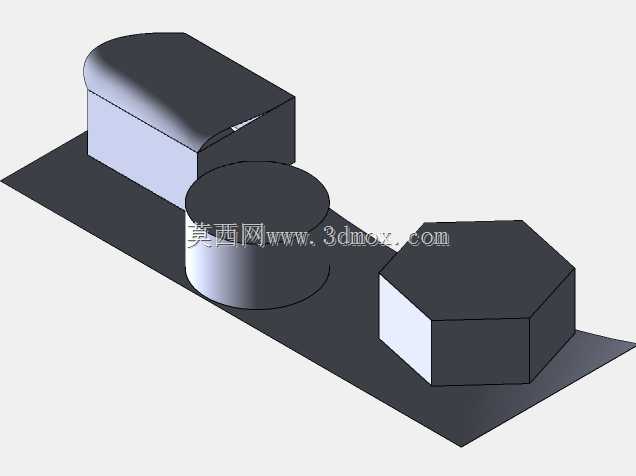

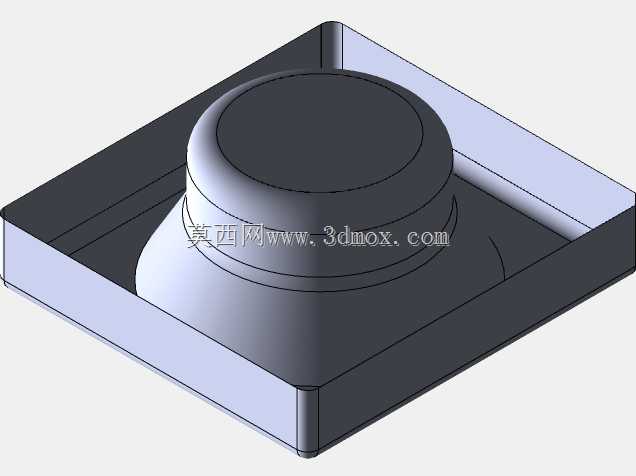

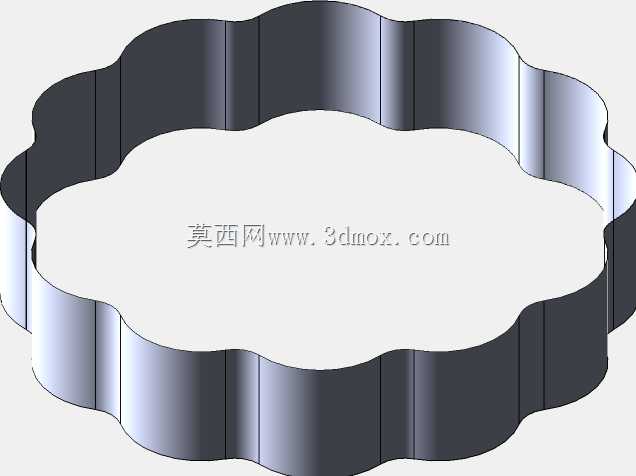

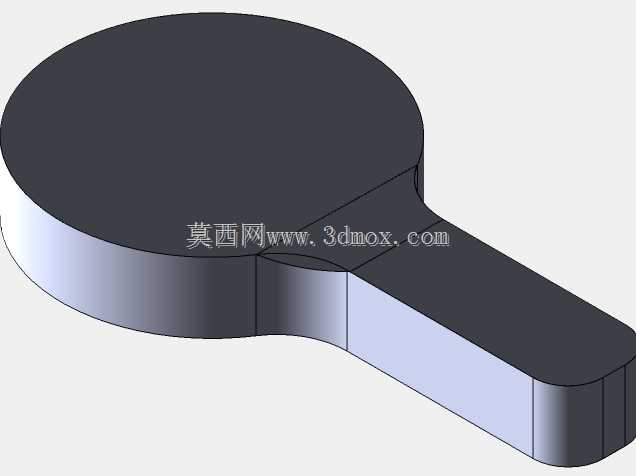

　　这套曲面建模练习对应的构件，在机床外围防护、异形料道过渡段、定制化机床护罩结构中有着非常高频的应用场景，很多刚接触曲面建模的工程师，在处理平面与弧面的顺滑衔接、不同曲率面的G2连续过渡时，很容易出现面褶皱、曲率突变、壁厚不均的问题，这套练习就是针对这类工程实际痛点设计的。从实际用途来看，这类变曲率过渡结构，既可以用在机床排屑机的弧形导料槽段，解决直角转角处的积屑问题，也可以作为机床操作侧的异形防护盖板，在避让操作手柄、管线接口的同时，保证防护面的顺滑无凸起，避免操作人员磕碰划伤。从功能特性上看，该构件同时整合了直平面段、单圆弧面段、变曲率过渡面段三个典型的曲面应用模块，直平面段主要承担安装贴合功能，设计时预留了均匀的安装边距，

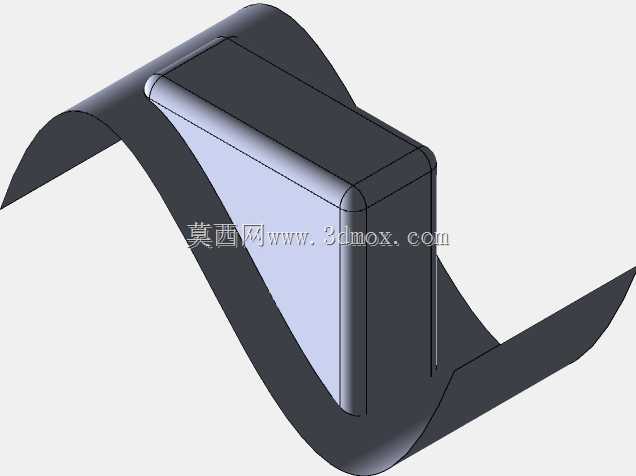

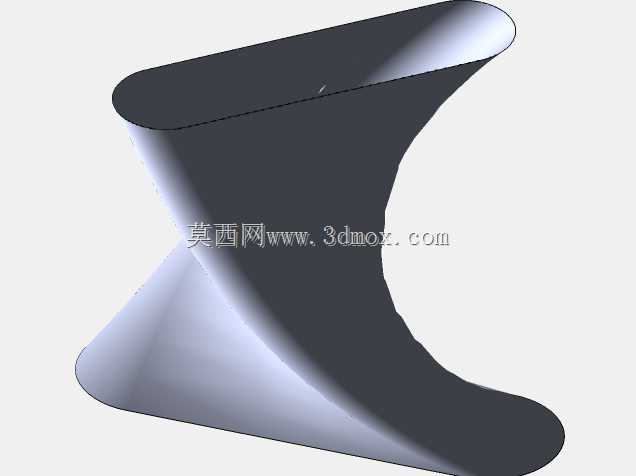

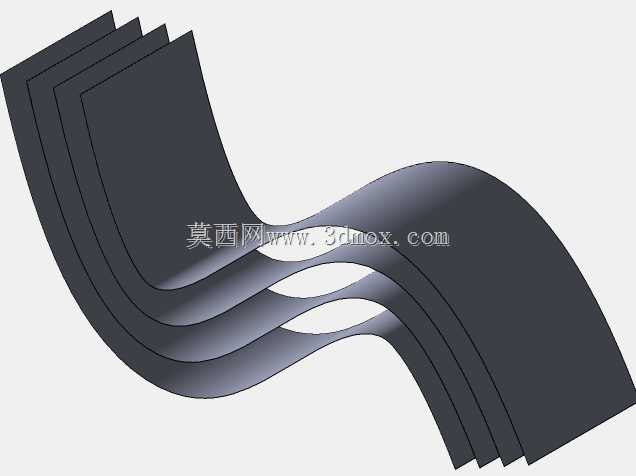

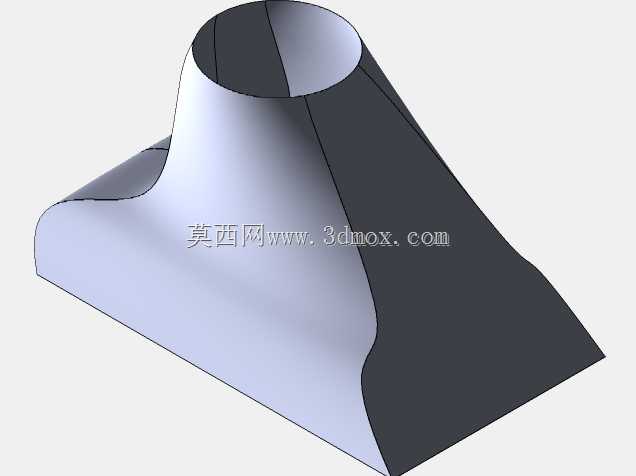

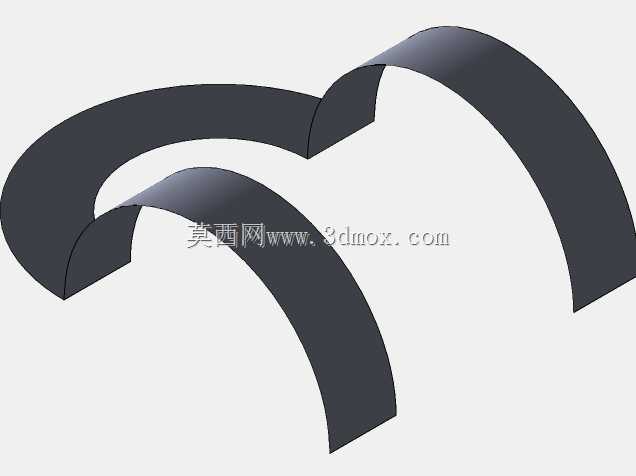

　　能够直接与机床的方管框架通过螺栓连接，不需要额外做连接面的二次修整；单圆弧面段主要承担导向或者防护的弧面过渡功能，曲率半径按照常规机床护罩的安全避让半径设置，既不会因为弧面半径过小导致应力集中，也不会因为半径过大占用过多的设备外部安装空间；变曲率过渡段是整个构件的核心难点，需要实现直边到斜边、平面到弧面的多边界顺滑拼接，实际生产中如果这个面做的不顺，不管是钣金折弯还是厚板吸塑成型，都会出现材料拉伸不均、局部起皱的问题，建模时需要先拆分边界线，分别控制各段边界的相切方向，再通过放样曲面、边界曲面的组合调整控制点权重，保证整个过渡面的曲率变化均匀，没有硬棱。从设计思路上看，这类曲面构件不需要追求过于复杂的造型，

　　所有的曲面曲率设置都要服务于实际加工与安装需求，比如直平面段的安装边宽度统一设置为20mm，刚好匹配常用的M6螺栓安装孔的边距要求，弧面段的最小曲率半径不小于3倍板厚，不管是用2mm冷轧钢板折弯焊接，还是用3mm厚的ABS板材吸塑，都能保证成型后不会出现开裂或者局部过薄的问题；安装边界上，整个构件的安装面都做了共面处理，所有安装孔的中心距都按照机床框架的常用型材间距设置，不需要现场重新配钻安装孔，能够直接适配常规的CA6140这类普通车床的外围防护改造需求。从外形尺寸与安装边界来看，构件整体的直段长度适配普通车床床身侧部的安装段长度，弧面段的外伸尺寸不超过车床原有的操作手柄外伸长度，不会额外增加设备的占地宽度，

　　过渡段的斜边角度刚好避让车床的溜板箱移动行程，不会出现护罩与移动部件干涉的问题。建模过程中需要注意，曲面缝合后要做壁厚检查，整个构件的壁厚偏差要控制在0.2mm以内，否则后续做数控加工或者钣金展开时，会出现展开尺寸偏差过大，成型后无法对齐安装孔的问题；另外曲面的边界要做延伸处理，保证安装边的贴合面完全平整，不能因为曲面裁剪的问题导致安装边出现局部缺口，影响安装后的密封与防护效果。很多工程师在做这类曲面练习时，容易陷入为了做曲面而做曲面的误区，刻意追求花哨的造型，忽略了工程实际中的加工、安装、使用需求，这套练习的核心就是让建模者掌握工程曲面的设计逻辑，所有的曲面调整都要对应实际的工艺要求，比如过渡面的曲率变化要匹配板材的拉伸成型极限，安装面的平面度要满足螺栓连接的贴合要求，外轮廓的尺寸要控制在设备的安装边界以内，避免出现建模完成后无法加工、无法安装的问题。在实际的机床改造项目中，这类异形曲面护罩的替换需求非常多，原厂的护罩往往因为设备老化、管线加装需要做局部修改，掌握这类多段曲面的拼接建模方法，就能够快速根据现场测量的边界尺寸，完成适配的护罩模型设计，不需要反复调整曲面造型，大幅缩短现场改造的设计周期。
