欧规两脚插墙式电源充电器结构设计

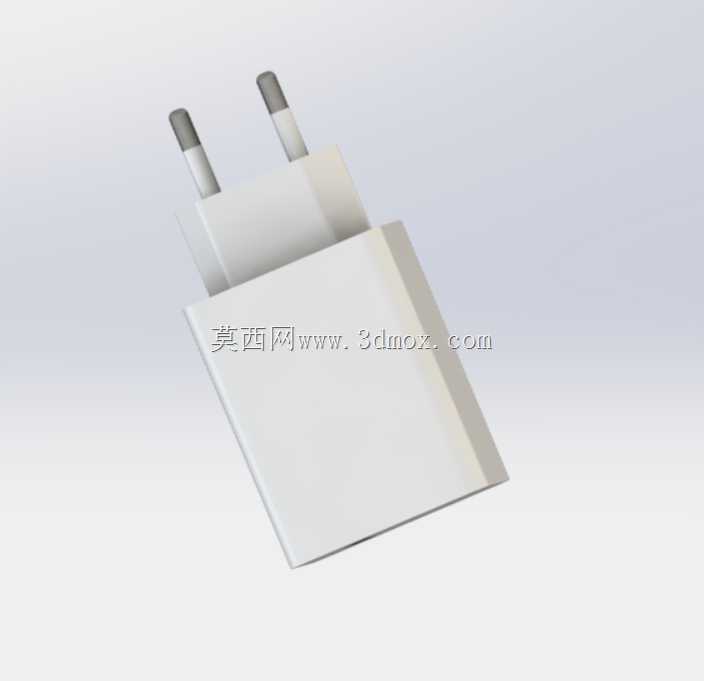

　　日常消费电子供电场景里，这类插墙式充电器是最常见的小功率供电转换载体，核心作用是把民用市电的高压交流电，转换成手机、小型数码外设、便携智能硬件可直接使用的低压直流电，省去设备内置高压变压模块的空间占用，让终端消费电子产品可以做的更轻薄便携。从结构设计逻辑来看，这款充电器采用一体化方正壳体布局，插脚直接固定在壳体内部的骨架上，插墙使用时不需要额外延长输入线，直接占用墙面插座点位，整体外轮廓做了小弧度的边角过渡，既避免注塑生产时的尖角应力集中，也能减少日常插拔过程中磕碰划伤的风险。插脚采用标准欧规圆柱铜插脚设计，插脚的伸出长度、中心间距完全匹配对应区域墙面插座的插孔尺寸公差，插脚根部做了限位台阶，插入插座后可以保证插合深度符合安规要求，

　　避免插合不到位导致的接触打火、松脱断电问题。壳体采用上下盖超声焊接的装配方式，接缝位置做了错位止口结构，既可以提升焊接后的结合强度，也能避免日常使用中液体、灰尘从接缝渗入内部电路，满足日常使用的防护要求。内部空间布局上，高压输入区域、变压区域、低压输出区域做了明确的物理分隔，插脚与内部PCB板的连接采用铆接方式，相比焊接结构能承受更大的插拔冲击力，避免多次插拔后焊点松脱导致的接触不良。PCB板上的元器件排布充分利用壳体内的方正空间，高压电容、变压器等大尺寸元器件贴板固定，同时在壳体对应位置做了定位筋位，装配时元器件可以直接卡入筋位完成预固定，减少打胶固定的工序，也能避免使用过程中元器件受震动移位。

　　输出端的接口位置设置在壳体远离插脚的一侧，插墙使用时数据线可以自然向下垂放，不会和墙面或者相邻插座的插头产生干涉。从安装边界来看，这款充电器的整体厚度控制在常规插墙适配器的常规尺寸区间，插入墙面插座后，突出墙面的距离不会过多占用插座周边空间，相邻插座点位可以正常使用其他插头，不会出现插了一个充电器就挡住相邻插孔的问题。壳体表面采用哑光磨砂的塑料表面处理，日常使用中不容易残留指纹和划痕，长期插拔握持也有足够的摩擦力，不会因为手滑导致插拔费力。在散热设计上，没有在壳体表面开设外露的散热孔，依靠壳体本身的塑料材质传导内部电路工作产生的热量，小功率充电工况下，发热温度控制在安规要求的安全范围内，同时无开孔的结构也能提升日常使用的安全性，

　　避免金属异物从散热孔掉入内部造成短路。这类结构的充电器适配绝大多数5V输出的小功率数码设备，结构设计上充分考虑了量产装配的便利性，上下盖装配时不需要额外的螺丝固定，超声焊接后即可完成整机组装，能有效提升量产装配的效率，降低生产过程中的人工成本。插脚的固定结构做了防扭转设计，插脚嵌入内部骨架的部分做了扁位结构，长期插拔受力也不会出现插脚转动、偏移的问题，保证长期使用的结构可靠性。壳体的所有棱边都做了圆角处理，注塑生产时可以让塑料熔体在模腔内流动更顺畅，减少注塑缺陷的产生，同时日常拿取使用时也不会有尖锐的棱角带来的不适感。从结构设计的细节来看，插脚与壳体的配合位置做了微小的凸台，插入插座后凸台可以贴合插座面板表面，避免插拔过程中壳体和插座面板直接摩擦产生划痕，同时也能起到一定的防尘作用，减少灰尘从插脚和壳体的配合缝隙进入内部。
