YX160摩托车移位器挂钩结构设计

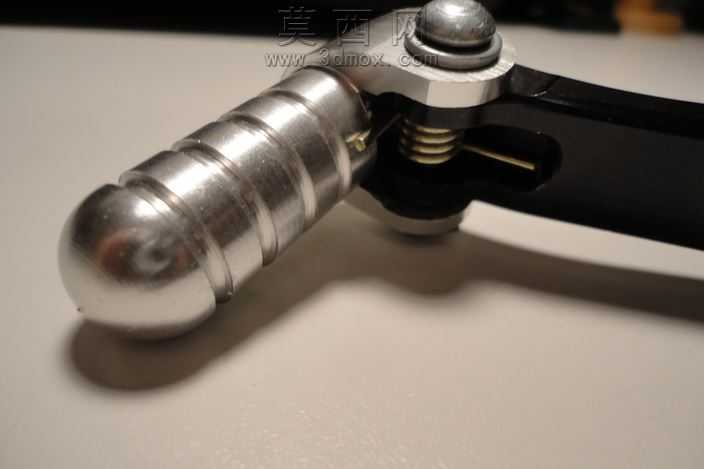

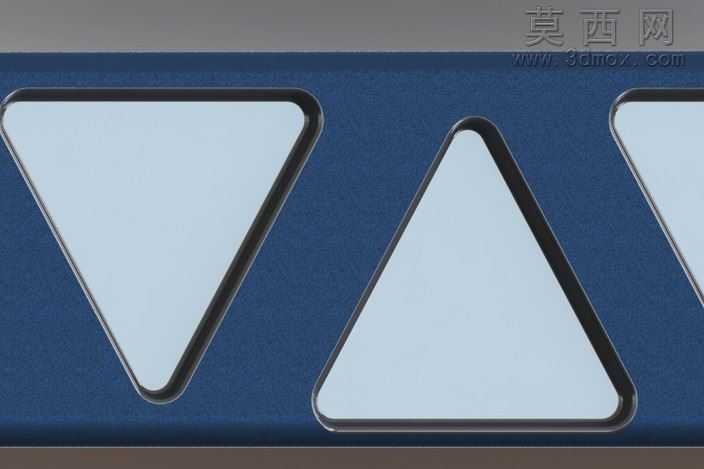

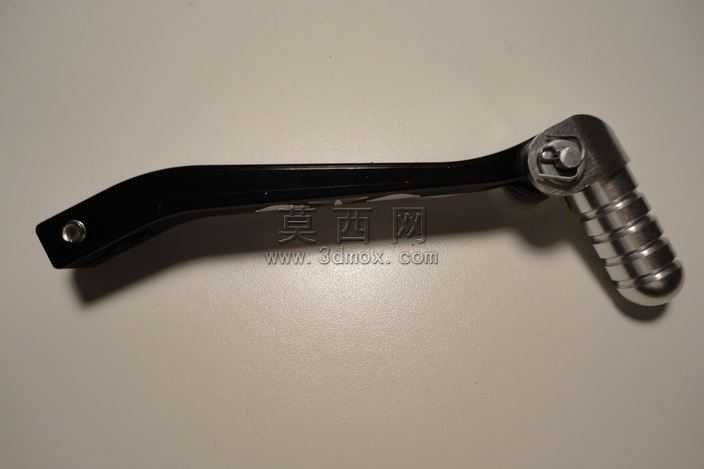

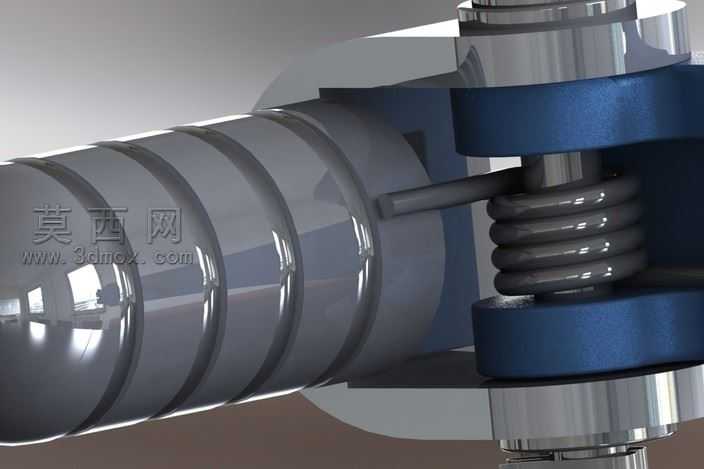

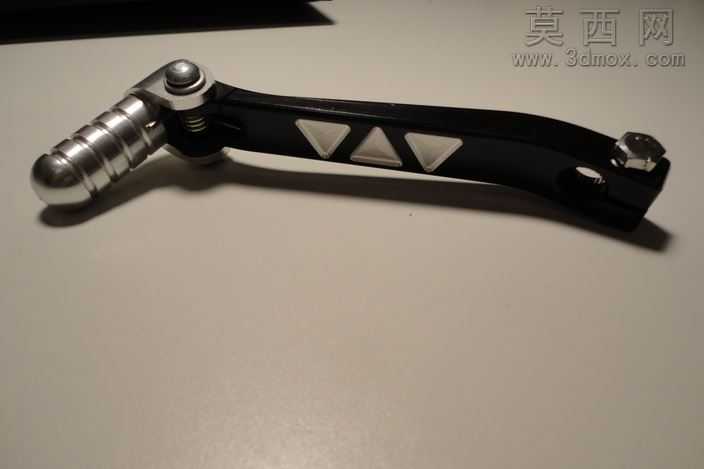

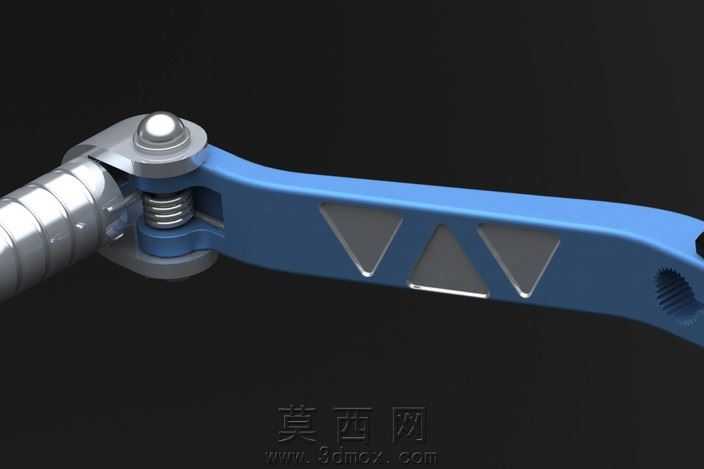

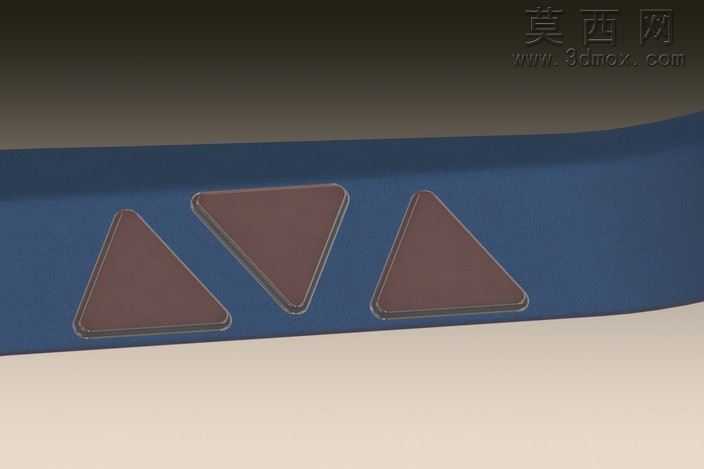

本作品为YX160配套的移位器挂钩三维建模设计，采用SolidWorks完成全参数化建模与写实渲染，完整还原构件的装配逻辑与细节特征。建模阶段遵循机械设计的公差配合原则，先完成挂钩主体的基准面搭建，以安装端的花键孔为核心定位基准，依次绘制长臂的拉伸轮廓，长臂表面的三角形减重槽采用切除拉伸命令实现，槽体边缘做0.5mm的圆角过渡处理，既满足轻量化设计需求，又避免应力集中问题。连接端的球头铰接结构单独建模，球头销与安装座的配合间隙控制在0.1mm，内置的复位弹簧采用螺旋扫描命令生成，弹簧节距、丝径参数完全匹配实车装配需求，弹簧两端的磨平端面做贴合处理，还原真实弹簧的安装状态。材质渲染阶段，长臂主体赋予蓝色哑光金属漆材质，调整材质的粗糙度与金属度参数，模拟铝合金阳极氧化后的细腻质感；球头销、铰接轴等受力部件赋予抛光不锈钢材质，添加轻微的环境反射效果凸显金属光泽；复位弹簧赋予镀锌钢材材质，表面做细微的颗粒质感处理，还原五金弹簧的真实表面状态；安装端的握把段赋予磨砂橡胶材质，调整凹凸贴图模拟橡胶表面的防滑纹理。结构设计上，该挂钩兼顾操作手感与结构强度，长臂的弧度经过反复调整，符合手部施力的人机工程学角度，铰接处的限位结构做了隐藏式设计，避免外露结构积灰卡滞，花键孔的齿形参数完全匹配YX160移位器的安装轴，保证装配后无旷量。渲染阶段采用三点布光方案，主光源从侧上方打亮构件主体，凸显长臂的曲面轮廓与减重槽的立体感，辅光源补全铰接部位的暗部细节，背光源勾勒构件的边缘轮廓，搭配深灰色纯色背景突出产品本身，最终呈现的渲染图清晰展现了构件的每一处细节，所有特征尺寸均符合机械加工的工艺要求，可直接用于生产参考或装配模拟。
