CA6140车床配套电机驱动输油装置结构

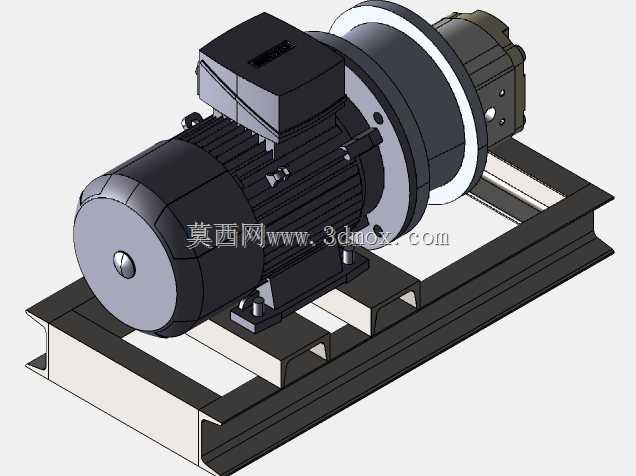

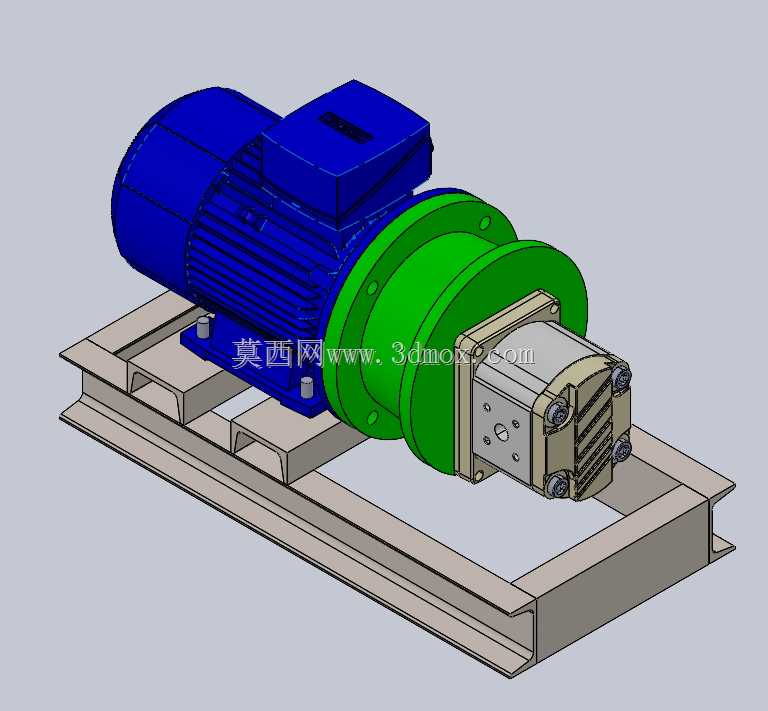

　　这套集成式输油装置是CA6140普通车床液压润滑系统的核心供油单元，在机床实际运行场景中，承担着为床头箱齿轮润滑系统、卡盘液压夹紧回路、导轨自动润滑支路提供稳定压力油液的核心作用，区别于零散布置的泵组结构，该装置将驱动电机、齿轮泵、连接法兰、安装底座做了一体化集成设计，能直接适配CA6140车床床身尾部的预留安装位，不需要现场额外加工过渡连接支架，大幅降低机床装配阶段的管路对接与安装调试工作量。从结构设计逻辑来看，设计阶段优先考虑了车床运行时的振动耐受需求，驱动端选用标准卧式三相异步电机，电机输出轴与齿轮泵输入端通过止口法兰直接定位连接，取消了传统联轴器连接所需的额外支座，既压缩了整体轴向安装尺寸，

　　也避免了联轴器对中偏差带来的运转噪声与密封件磨损问题；泵体与电机连接法兰的配合面采用O型圈静密封结构，杜绝了泵轴端的油液渗漏隐患，适配车床长期连续运转的工况要求。安装底座采用折弯槽钢拼焊结构，底部预留了四个长圆形安装孔，可适配床身安装面的位置公差，安装时不需要对床身原有安装孔做二次修配；底座上的电机安装位设置了调整垫铁结构，可在装配时微调电机与泵体的同轴度，保证运转时的径向跳动量控制在允许范围内。从实际功能特性来看，该装置输出的油液分为三个支路，一路供给床头箱的齿轮喷淋润滑，通过节流阀调整流量保证各啮合齿轮面得到充分润滑，避免高速运转时的齿面干磨；一路接入卡盘液压缸，为工件夹紧提供稳定的压力输出，

　　保证重切削工况下工件不会出现夹持松动；第三路接入导轨自动润滑器，按设定周期向床身导轨、拖板导轨面供给定量润滑油，降低导轨面的磨损速率。设计时充分考虑了车床的维护便利性，泵体的进油口、出油口均设置在装置同侧，外接管路时不需要绕接，日常更换滤芯、检查油液压力时，不需要拆卸装置主体即可完成操作；电机尾部的散热风罩预留了足够的散热空间，即使车床在夏季车间高温环境下连续满负荷运转，电机温升也能控制在标准允许范围内，不会出现过热停机的问题。外形尺寸方面，整套装置轴向总长度控制在适配CA6140床身尾部安装腔的范围内，不会超出床身外轮廓干涉其他部件安装，宽度方向与床身尾部的安装面宽度匹配，底座的安装孔距完全匹配车床原有预留孔位，

　　替换原有老旧泵组时可直接原位安装，不需要改动床身结构。在实际选型应用中，该装置也可适配其他同规格卧式车床的液压润滑系统改造，只要安装空间边界匹配、供油压力与流量参数满足系统要求，即可直接替换使用，装置的集成化设计减少了外部管路的接头数量，从结构上降低了油液渗漏的概率，相比分散布置的泵、电机、支架结构，整体运行可靠性更高，日常维护的工作量也更小。设计过程中对泵体与电机的连接刚度做了有限元校核，保证在车床切削振动的工况下，连接法兰不会出现疲劳开裂，底座的槽钢截面选型也经过刚度验算，满负荷运转时底座的变形量不会影响电机与泵的同轴度，避免长期运转带来的轴封磨损、轴承过早损坏等问题。
