CA6140机床用对开式轴座连接结构

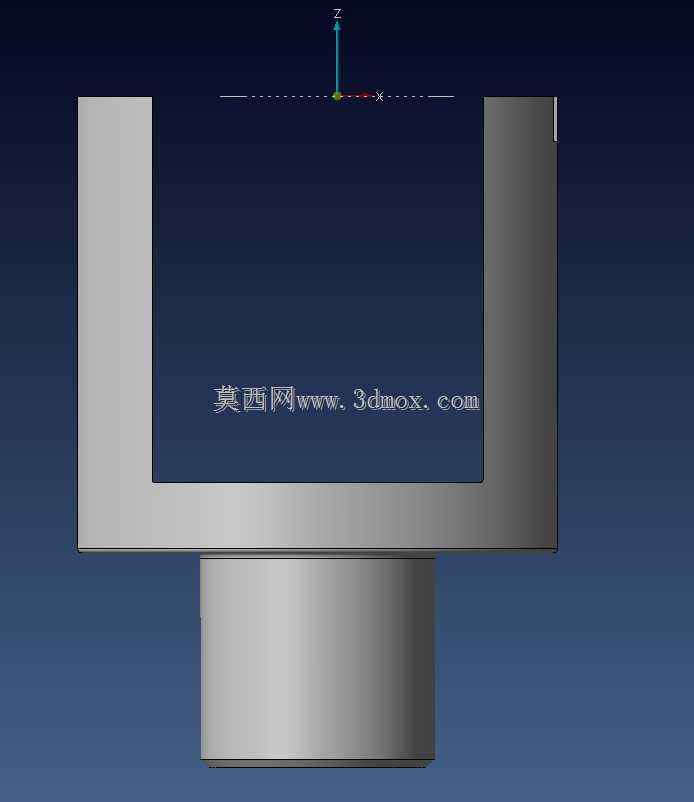

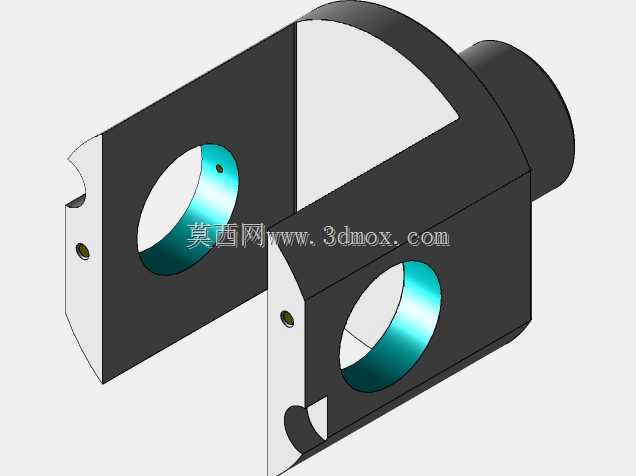

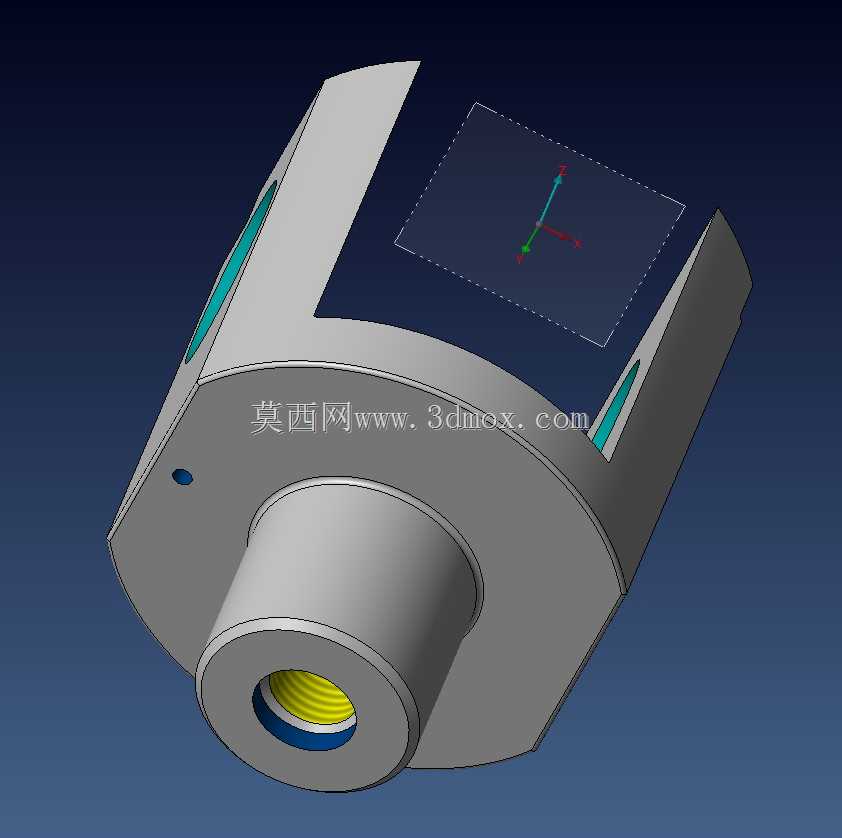

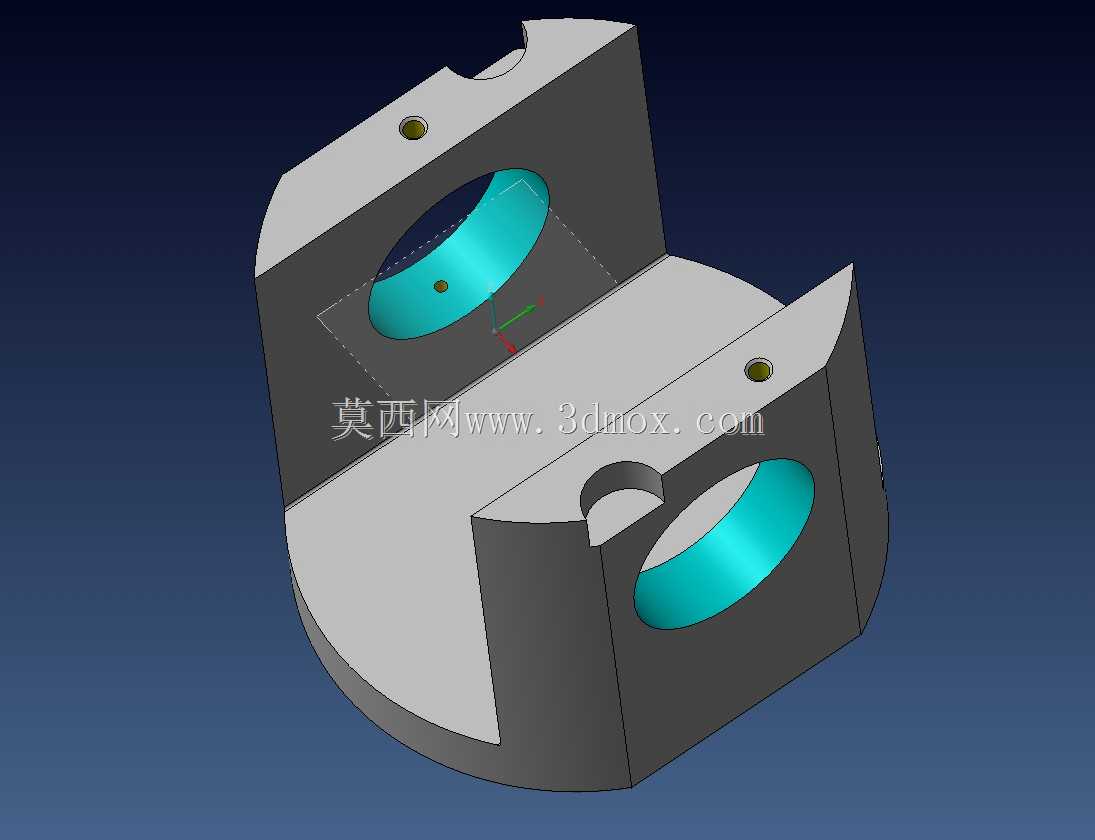

　　该零件是CA6140普通车床传动系统中配套的轴类支承连接构件，采用对开式分体结构设计，主要用于车床主轴箱、进给箱内部传动轴的中间支承定位，也可适配溜板箱内光杆、丝杆的辅助支承场景，解决整环式轴座装配时需从轴端穿套、维护拆卸不便的现场问题。从结构设计逻辑来看，零件整体以半圆柱基座为安装基准，基座底面为精加工平面，可与箱体安装面完全贴合，保证支承刚性，基座上预留两个沉头安装孔，用于穿装内六角螺栓完成与箱体基体的锁紧固定，安装孔位置经过公差匹配，可保证装配后轴孔的同轴度误差控制在0.02mm以内，避免轴系运转时出现别劲、磨损加剧的问题。两个对称布置的支承臂向上延伸，臂体上加工有同轴的半圆轴孔，轴孔内壁为精加工配合面，表面粗糙度达到Ra1.

　　6，可与轴类零件的外圆面形成间隙配合，满足轴系高速回转时的支承需求，轴孔边缘做了1×45°的倒角处理，既方便装配时轴件的导入，也可去除加工毛刺避免应力集中。支承臂的顶端设计有半圆缺口与定位小孔，用于安装上半轴盖时的定位与锁紧，上下半体扣合后可形成完整的整圆轴孔，适配对应直径的传动轴安装，这种对开结构在设备维护时，无需拆卸轴端的齿轮、联轴器等端部零件，仅需拆开上半轴盖即可完成轴件的更换、轴承的润滑维护，大幅降低车床的日常维保工时。从安装边界来看，零件整体外轮廓的回转半径控制在箱体内部预留的安装空间内，不会与周边的滑移齿轮、拨叉机构产生运动干涉，支承臂的厚度经过刚度校核，在轴系承受最大切削载荷时，臂体的变形量不超过0.01mm，

　　可保证轴系的回转精度，满足车床精加工时的刚度要求。零件的材质选用HT200灰铸铁铸造而成，铸造后经过时效处理消除内应力，避免长期使用后出现变形导致轴孔精度丧失，配合面经过铣削、镗削精加工，非加工面保留铸造喷丸处理的表面状态，兼顾加工成本与使用性能。在实际机床运行过程中，该支承座可承受轴系传递的径向切削力，将载荷均匀传递到箱体基体上，避免轴系出现挠曲变形，保证齿轮啮合的平稳性，降低传动过程中的噪音与振动，对于CA6140车床长期保持加工精度有着关键作用。设计过程中充分考虑了铸造工艺的可行性，所有转角处均设置了铸造圆角，避免铸件出现冷隔、缩孔等缺陷，壁厚均匀控制在8-12mm之间，防止铸造时因壁厚差过大产生裂纹，安装孔与轴孔的位置度公差严格按照机床零件的精度标准设定，可直接适配原厂CA6140车床的安装尺寸，无需二次修配即可完成装配替换。
