多拐曲轴反照率电动机传动转轴

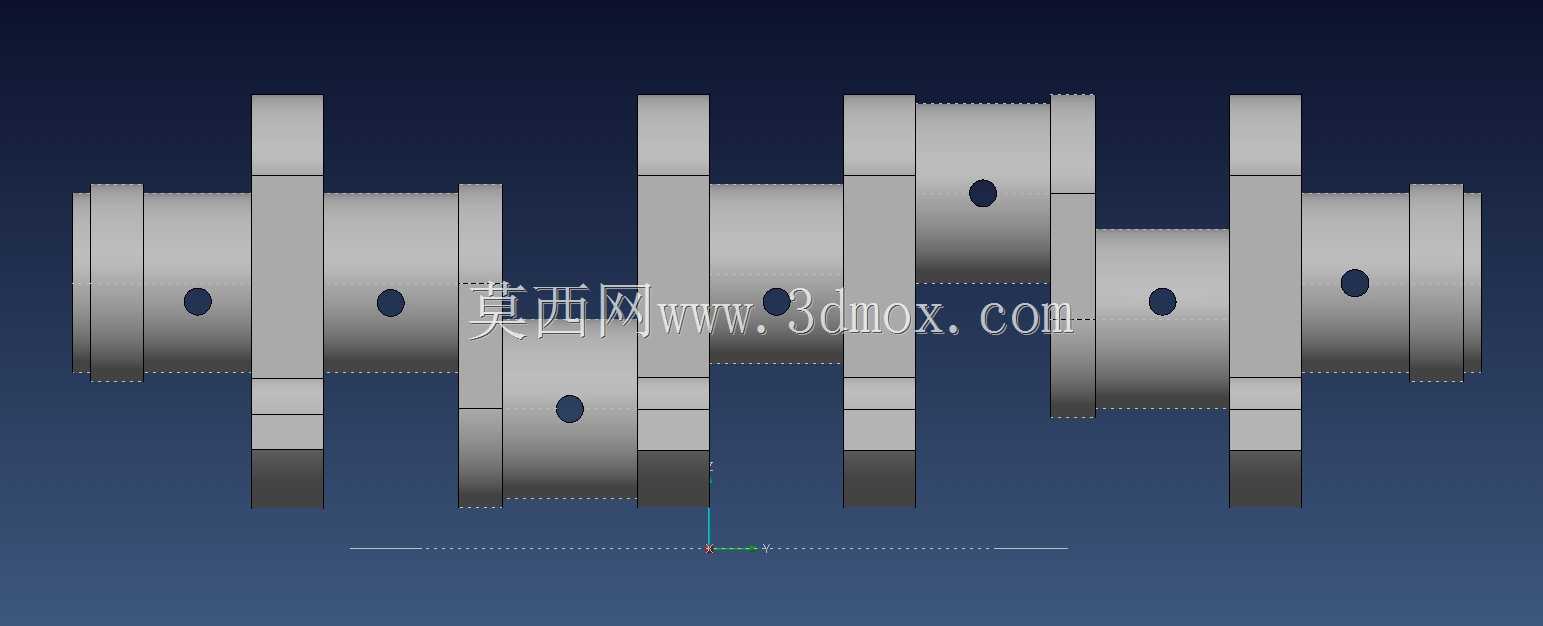

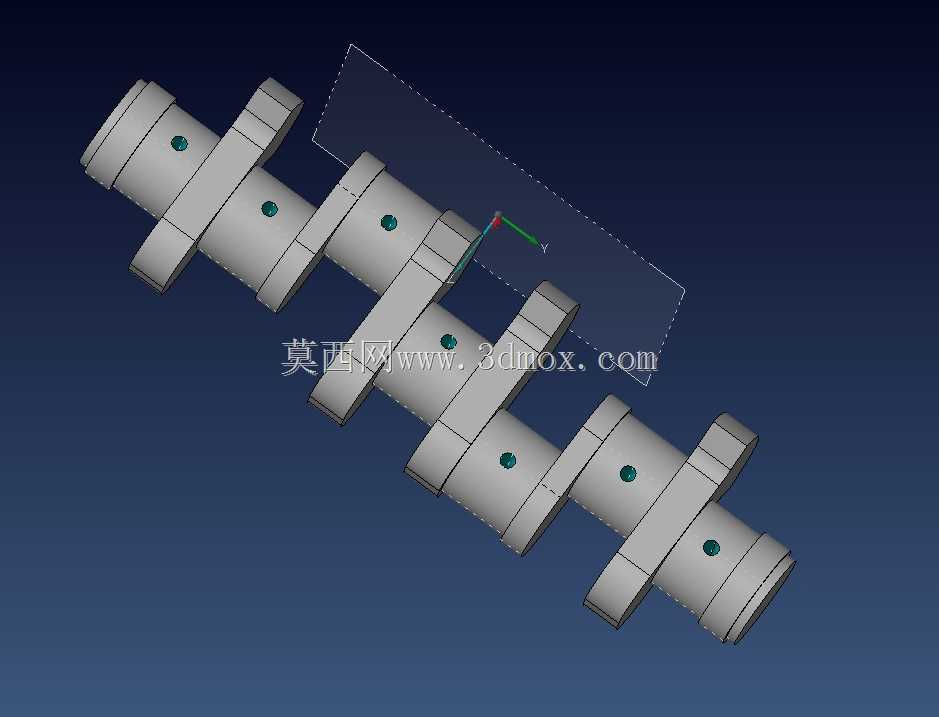

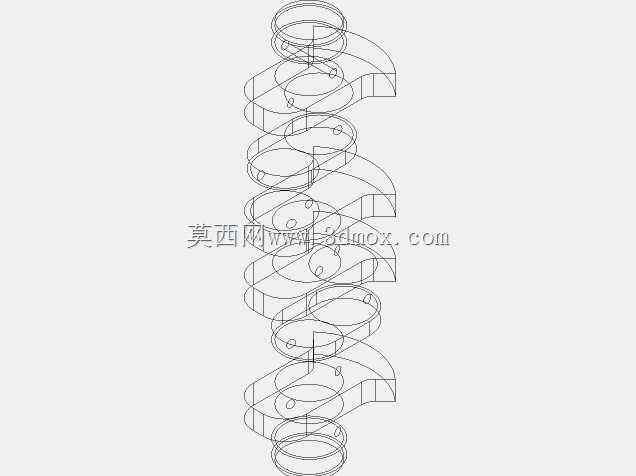

　　该三维结构呈现的是一根多拐动力转轴，整体沿水平轴线展开，轴身由多段不同直径的圆柱轴颈、偏心曲柄臂以及端部配合段组合而成，属于典型往复式动力设备中的核心回转零件。模型在外观表达上采用反照率渲染方式，金属轴面以灰度材质呈现，能够清楚区分圆柱面、端面、台阶和开孔位置，便于结构设计人员在装配校核时快速识别各段功能区域。

　　从实际用途来看，这类转轴主要承担旋转运动输出与动力传递任务，常见于内燃机、电动机动力端、压缩机、泵组以及需要将直线往复运动转换为旋转运动的机械装置中。轴上多个偏心段按一定相位关系布置，可在运转过程中形成连续的曲柄轨迹，使连杆机构按照设定顺序完成往复动作。与单拐轴相比，多拐结构能够提高动力输出的连续性，降低瞬时扭矩波动，并让整机运转更加平稳。

　　结构设计上，模型沿轴向依次布置主轴颈、曲柄销、曲柄臂和端部定位段。主轴颈用于支承整根轴，通常与滑动轴承或滚动轴承配合；曲柄销作为连杆安装位置，其轴线相对主轴中心存在偏心距离，该偏心量直接决定连杆行程；曲柄臂则连接主轴颈与曲柄销，承担弯曲和扭转载荷传递。轴体上可见若干圆形孔位，这些孔位既可作为轻量化结构，也可用于润滑油道、定位销或装配工艺孔。实际工程中，油道孔需要与轴颈表面形成可靠通路，保证轴承副在高速旋转时获得持续润滑。

　　外形尺寸方面，该轴为长轴类零件，轴向长度明显大于径向尺寸，多个轴段直径逐级变化。建模时需要重点控制各主轴颈的同轴度、曲柄销与主轴颈之间的平行度、偏心距以及各拐之间的相位角。若相位布置存在偏差，连杆运动节奏会被打乱，进而引起振动、冲击和载荷不均。轴肩位置用于轴承、挡圈或连杆的轴向定位，台阶过渡处应保留合理圆角，以减少应力集中；端部圆柱段则可作为联轴器、飞轮或传动件的安装边界。

　　在装配场景中，该零件需要放入箱体或机架的轴承支承位内，主轴颈与轴承内孔形成旋转配合，曲柄销外侧装配连杆大头，轴端再连接飞轮、联轴器或齿轮等传动元件。安装时需保证轴向窜动量在允许范围内，同时校核连杆在最大摆角下与曲柄臂、箱体内壁之间的间隙。对于高速工况，还应结合质量分布进行动平衡分析，必要时在曲柄臂上设置去重区域或平衡块，以降低轴承载荷和整机振动。

　　从建模思路看，该零件适合采用旋转特征生成基础轴体，再通过拉伸、切除和阵列方式建立偏心曲柄段与孔位。各轴颈直径、长度、圆角半径和偏心距应参数化管理，方便在不同排量、缸数或行程要求下快速调整。完成实体建模后，还需进入装配环境检查连杆运动包络、轴承支承跨距、轴端连接件干涉情况，并结合工程图标注形位公差、表面粗糙度和热处理要求。整体结构体现了动力传动轴类零件在承载、润滑、定位和运动转换方面的综合设计逻辑。
